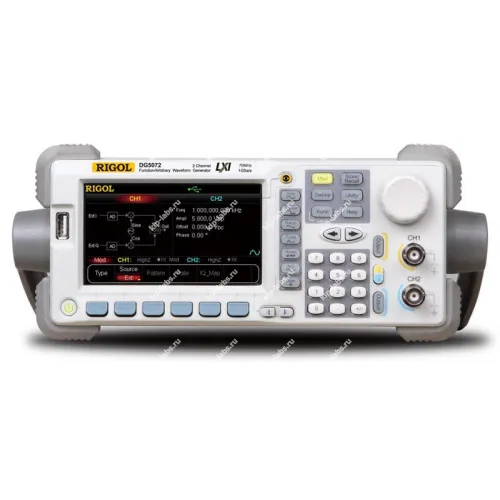

Генератор сигналов произвольной формы RIGOL DG5072

Назначение и принцип: Генератор сигналов произвольной формы RIGOL DG5072

Универсальное двухканальное устройство - генератор сигналов произвольной формы RIGOL DG5072 - разработано для синтеза и подачи тестовых волн в самых разных измерительных задачах, при этом аппарат сочетает в себе генерацию стандартных форм, формирование произвольных сигналов, источник частотных перескоков и опциональный генератор рисунков, что расширяет возможности испытаний и моделирования.

В приборе применяется прямая цифровая синтез (DDS). Это обеспечивает стабильность и высокую точность генерируемых синусоид, а также низкий уровень искажений. Дополнительные сведения доступны в разделе генераторы сигналов.

При эксплуатации может иметь значение дискретность формирования выходных волн, что позволяет учитывать специфику цифрового синтеза и особенности тестовых сценариев. В ряде задач полезны встроенные функции самокалибровки и стандартные интерфейсы управления; нейтрально отмечу, что такие опции упрощают конфигурацию и обслуживание прибора.

Функциональные опции

• Полоса пропускания 70 МГц;
• Выборка в реальном времени 1 ГВыб/с;
• 14-битное вертикальное разрешение;
• 128 миллионов точек для сохранения произвольных сигналов;
• Встроенные стандартные модуляции, включая IQ модуляцию для генерации базового сигнала, включая QPSK и QAM форматы;
• Стандартные интерфейсы, включая LXI-C (Ethernet), USB устройство и хост, и GPIB;
• Допольнительные аксессуары, включая выводной усилитель (PA-1011), цифровой генератор (DG-POD-A), и модуль частотных перескоков.

Сферы использования

На практике DG5072 применяют при разработке, проверке и валидации электронных схем, радиомодулей и средств связи. При эксплуатации прибор используется для тестирования алгоритмов модуляции, генерации эталонных паттернов и моделирования поведения каналов связи.

Стандартная комплектация DG5072:

1. Цифровой генератор сигналов произвольной формы DG5072
2. Кабель питания
3. Кабель USB
4. Кабель BNC
5. Кабель SMB(М) к BNC(П)
6. Краткое руководство
7. CD диск

Дополнительная комплектация DG5072:

• DG-POD-A модуль вывода логического сигнала
• DG5-FH модуль частотных перескоков
• PA1011 усилитель мощности
