Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Мегеон
- Код товара: 13822
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
11 907₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МЕГЕОН 02001

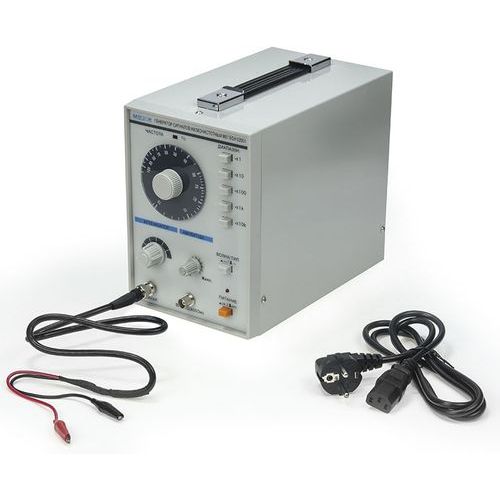

Назначение и принцип: Генератор сигналов низкочастотный МЕГЕОН 02001
Генератор МЕГЕОН 02001 используется для формирования низкочастотных тестовых сигналов и для проверки работоспособности аудиоэлектронных схем; при эксплуатации прибор задействуют при наладке и контроле параметров исследуемых цепей. Производитель - Мегеон, при этом устройство часто интегрируют в типовые испытательные стенды и лабораторные комплексы совместно с другими генераторы сигналов.
Генератор предназначен для получения сигналов требуемой формы и заданных параметров. При калибровке учитывают дискретность установки частоты и требования к повторяемости результатов.
Функциональные опции
Прибор способен генерировать основные низкочастотные формы - синусоидальную, прямоугольную и треугольную, что позволяет воспроизводить различные режимы работы испытуемых узлов; на практике дискретность регулировок и наличие функций самоконтроля упрощают поверочные процедуры.
Сферы использования
На практике МЕГЕОН 02001 применяют в исследовательских и учебных лабораториях, а также в сервисных центрах для отработки методик измерений и выполнения регламентных проверок, что способствует стандартизации процедур контроля. В работе прибор используют при последовательной проверке аудиотрактов, при тестировании датчиков и при восстановлении параметров электронных схем.
Комплект поставки:
- Генератор сигналов МЕГЕОН-02001
- Шнур питания
- Тестовый зажим
- Руководство по эксплуатации.
Функциональные особенности:
- Высокая стабильность при минимальной погрешности;
- Вертикальное исполнение корпуса позволяет размещать генератор в вертикальных сборочных панелях;
- Прибор позволяет генерировать сигналы синусоидальной и прямоугольной формы;
- Интегрированный шестиуровневый аттенюатор позволяет регулировать уровень выходного сигнала с шагом 10 дБ;
- Возможность работы в пяти частотных интервалах;
- Генератор сигналов оснащен входом внешней синхронизации.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Частотный диапазон | |
| Х 1 интервал | 10 Гц – 100 Гц |
| Х 10 интервал | 100 Гц – 1 кГц |
| Х 100 интервал | 1 кГц – 10 кГц |
| Х 1К интервал | 10 кГц – 100 кГц |
| Х 10К интервал | 100 кГц – 1 мГц |
| Характеристики синусоиды | |
| Выходное напряжение | 5В и более |
| Нелинейные искажения на выходе | 400 Гц – 20 кГц, 0,1% или менее (в интервале Х100 для 1 кГц); 50Гц – 500 кГц, 0,5% или менее |
| Неравномерность выходного напряжения | +/- 0,5 dB (в отношении к уровню при 1 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания | 0,25 мкс или менее |
| Коэффициент заполнения | 50% +/-5%. |
| Характеристики внешней синхронизации | |
| Разброс | +/- 3% от частоты генератора. |
| Входное сопротивление | около 100 КОм |
| Максимальный уровень входного сигнала | 15В среднеквадратическая. |
| Характеристики выхода | |
| Сопротивление | 600 Ом +/-10% |
| Аттенюатор | 0dB, -10 dB, -20 dB, -30 dB, -40 dB, и -50 dB в 6 шагов (точность +/-1 dB при нагрузке сопротивлением 600 Ом). |
| Требования к питанию | |
| Вход | около 10В/220В 50/60 Гц |
| Потребляемая мощность | 10,8 Ватт |
| Размеры | |
| Габариты | 128 х 190 х 239 мм |
| Масса | 2,9 кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Мегеон |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
