Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13689
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
290 000₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г4-165М
Назначение и принцип: Генератор сигналов высокочастотный ПрофКИП Г4-165М
Прибор служит для формирования стабильных высокочастотных сигналов в процессе испытаний и наладки радиоэлектронных систем, при этом конструкция ориентирована на обеспечение точности и повторяемости выходных параметров; в тексте применены материалы ПрофКИП и сведения из раздела генераторы сигналов.
Аппарат вырабатывает опорные сигналы с настраиваемыми параметрами. В работе оператор последовательно выполняет запуск прибора, установку частоты и регулировку амплитуды для получения требуемой формы сигнала.
При эксплуатации возможна быстрая смена рабочих режимов, что позволяет просто интегрировать устройство в измерительные стенды; при калибровке допускается использование внешних эталонов для сверки показаний. Предусмотрена уместность дискретности установки параметров для контроля точности.
Функциональные опции
- генерация высокочастотных сигналов с регулировкой частоты и уровня;
- встроенные режимы модуляции плюс опция внешнего управления;
- интерфейс синхронизации для согласования с другими приборами измерительной сети;
- сохранение стабильности выходных характеристик при длительной эксплуатации;
- дискретная установка параметров для точной подстройки.
Сферы использования
- лабораторные испытания и стендовые измерения при разработке радиочастотной техники;
- наладка и контроль приемопередающих узлов в серийном производстве;
- применение в образовательных и исследовательских центрах в качестве контрольного источника;
- испытания компонентов и систем на соответствие частотным характеристикам.

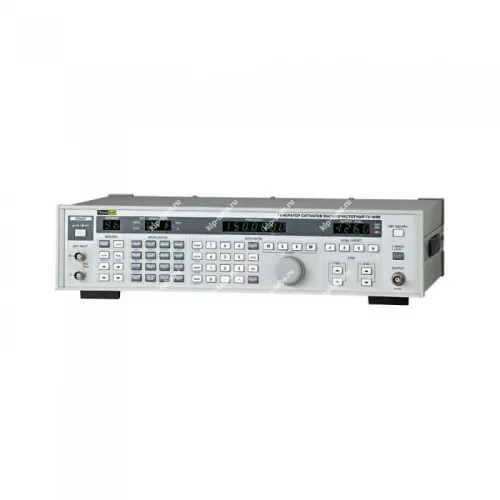

Описание генератора ВЧ сигналов ПрофКИП Г4-165М:
Генератор сигналов высокочастотный ПрофКИП Г4-165М представляет собой синтезированный генератор с микропроцессорным управлением, который работает в диапазоне 100 кГц - 150 МГц. Устройство формирует непрерывный сигнал, а также модулированные сигналы ЧМ и АМ, при этом уровень во входном/выходном спектре варьируется от -20 дБмкВ до +126 дБмкВ.
Ключевые параметры ПрофКИП Г4-165М:
- Частотный диапазон: 100 кГц … 150 МГц;
- Выходной уровень: -20 дБмкВ … 126 дБмкВ;
- Погрешность установки: ±5 х 10-6;
- Микропроцессорное управление;
- ЧМ стерео-модуляция;
- Запись /считывание до 100 профилей;
- Подсветка клавиш управления;
- Четыре цифровых дисплея (частота /уровень /глубина АМ /девиация ЧМ);
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Частотный диапазон | 100 кГц … 150 МГц (76 МГц … 110 МГц, FM Stereo) | ||||||
| Разрешение | 100 Гц | ||||||
| Индикация частоты | 6 разрядов | ||||||
| Точность установки | ±5 х 10-6 (±5 ppm) | ||||||
| Выходной уровень | |||||||
| Диапазон | -133 дБмВт … +13 дбмВт | ||||||
| Индикация частоты | 0,1 дБ | ||||||
| Дискретность установки | 4 разряда | ||||||
| Погрешность установки | ±1 дБ для уровня 100 дБмкВ | ||||||
| Погрешность аттенюатора | ±2 дБ (-20 дБмкВ … +20 дБмкВ) | ||||||
| ±1 дБ (+20 дБмкВ … +100 дБмкВ) | |||||||
| ±1,5 дБ (+100 дБмкВ … +120 дБмкВ) | |||||||
| Уровень паразитных и гармонических составляющих сигнала | ≤ -30 дБн | ||||||
| КСВН | ≤ 1,2 | ||||||
| Выходное сопротивление | 50 Ом | ||||||
| Модуляция | |||||||
| Частота внутренней модуляции | 400 Гц, 1 кГц | ||||||
| Уровень внешней модуляции | 3 Впик-пик ±2% | ||||||
| Вход внешней модуляции | 10 кОм | ||||||
| ЧМ модуляция | |||||||
| Девиация частоты | 0 кГц … 100 кГц (несущая 1 МГц … 150 МГц) | ||||||
| Индикация девиации | 3 разряда | ||||||
| Коэффициент гармоник огибающей (девиация 75 кГц) | ≤ 0,06% (в диапазоне 10.7 МГц … 110 МГц) | ||||||
| ≤ 0,11% (в диапазоне до 10.7 МГц) | |||||||
| Погрешность установки | ±10% (при максимальной девиации 0 кГц … 100 кГц) | ||||||
| Паразитная АМ | < 2% (1 МГц … 1000 МГц, модуляция 1 кГц, максимальная девиация) | ||||||
| АМ модуляция | |||||||
| Глубина АМ | 0,0% … 100% (уровень несущей ≤ 7 дБм) | ||||||
| Дискретность установки | 0,1 % | ||||||
| Индикация коэффициента АМ | 3 разряда | ||||||
| Погрешность установки | ±5% (при внутренней АМ в диапазоне 100 кГц … 110 МГц) | ||||||
| ±10% (при внутренней АМ в диапазоне 110 МГц … 150 МГц) | |||||||
| Коэффициент гармоник огибающей (глубина АМ 30%) | ≤ 0,65% (в диапазоне 400 кГц … 30 МГц) | ||||||
| ≤ 1,5% (в других диапазонах) | |||||||
| Режим стерео | |||||||
| Разделение стерео-каналов | ≥ 50 дБ (400 Гц … 1 кГц) | ||||||
| ≥ 35 дБ (100 Гц …10 кГц) | |||||||
| ≥ 30 дБ (50 Гц … 15 кГц) | |||||||
| Пилот-сигнал | 19 кГц ± 2 Гц | ||||||
| Коэффициент гармоник огибающей | < 0,07% | ||||||
| Память | |||||||
| Режим программирования | запись до 4 значений выходного уровня | ||||||
| Запись | до 100 профилей | ||||||
| Предустановленные кнопки | ЧМ: 3 (3.5 кГц, 22.5 кГц, 75 кГц) /2 | ||||||
| АМ: ½ (30%, 60%) | |||||||
| Стерео: 2 (30%, 60%) | |||||||
| Общие данные | |||||||
| Питание | 220 В /240 В ±10%, 50 Гц /60 Гц | ||||||
| Габаритные размеры | 115 х 430 х 310 мм | ||||||
| Вес | 7 кг | ||||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор ВЧ сигналов ПрофКИП Г4-165М | 1 |
| 2 | Кабель N-типа | 1 |
| 3 | Кабель питания | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
