Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13742
- Доступность: В наличии
-
30636₽
- С учетом НДС 30636₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г6-66М

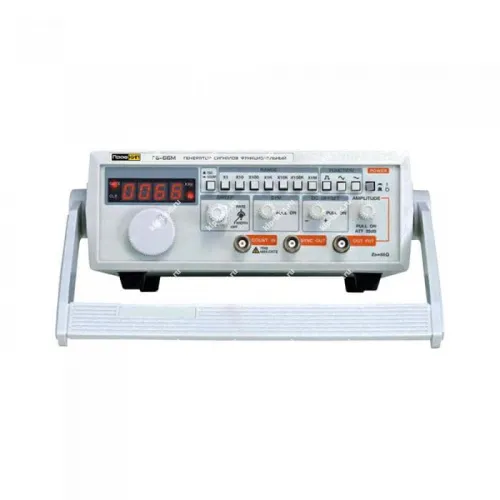

Описание генератора сигналов специальной формы ПрофКИП Г6-66М:
Генератор сигналов специальной формы ПрофКИП Г6-66М - это функциональный свип-генератор - наиболее универсальный источник сигнала, который можно использовать как функциональный генератор, импульсный генератор или генератор качающейся частоты. ПрофКИП Г6-66М имеет генератор управляемый напряжением (VCG) который может производить синусоидальный сигнал, треугольный сигнал или меандр в диапазоне частот от 0,02 Гц до 2 MГц.
Генератор сигналов ПрофКИП Г6-66М имеет большое количество применений и в аналоговой, и в цифровой электронике при разработке, производстве, обслуживании и в образовательных целях.
Отличительные особенности генератора сигналов ПрофКИП Г6-66М:
- Диапазон частот от 0.02 Гц до 2 МГц (7 поддиапазонов);
- 4 в 1: свип-генератор, функциональный генератор, генератор импульсов и частотомер;
- Выходной сигнал: синус, асимметричный синус, пила, прямоугольный, треугольный, импульсный, TTL;
- Точность измерения: 0,01%;
- Режим качания частоты с внутренним и внешним управлением от 10:1 до 1000:1;
- Частотная модуляция с помощью внешнего управления;
- Хорошая стабильность установленной частоты: ±0,1% спустя 20 минут;
- Искажения для синусоидальных сигналов: менее 2% в диапазоне от 10 Гц до 100 кГц;
- Искажения для сигналов треугольной формы: менее 1% в диапазоне до 100 кГц;
- Регулировка симметрии для всех сигналов;
- Регулируемое смещение по постоянному напряжению;
- Плавный и ступенчатый (-20 дБ) аттенюаторы;
- Встроенный частотомер;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Частота | 0,02 Гц … 2 МГц (7 диапазонов) |
| Изменение частоты | в каждом диапазоне возможность регулировки частоты 100:1 |
| Выходной сигнал | синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL |
| Точность установки частоты | 1 Гц ± значение младшего разряда ± погрешность задающего генератора |
| Стабильность частоты | ±0,1% в течении 20 минут |
| Выход управления частотой напряжением (VCF) | Частота выходного сигнала может быть установлена подачей на вход VCF постоянного напряжения 0 В … -10 В |
| Регулировка симметрии | 1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус |
| Постоянное смещение | плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом) |
| Прямоугольный сигнал | |
| Характеристики прямоугольного синала | регулируемая амплитуда |
| Длительность фронта /спада | < 100 нс при максимальной амплитуде |
| Синусоидальный сигнал | |
| Отклонения от синусоиды | < 2% от 10 Гц до 100 кГц |
| Нестабильность амплитуды | < ±3 дБ при 2 МГц и максимальной амплитуде |
| Треугольный сигнал | |
| Нелинейность | менее 1% при 100 кГц |
| Свип-генератор | |
| Характеристика изменения частоты | линейная |
| Период | регулируемый от 2 сек (частота 0,5 Гц) до 20 мс (частота 50 Гц) |
| Диапазон изменения частоты | регулируемый от 10:1 до 1000:1 |
| Выходной сигнал | |
| Амплитуда | 1 В … 20 В (без нагрузки) 0,5 В … 5 В (с нагрузкой 50 Ом) |
| Аттенюатор | фиксированный 20 дБ ±1 дБ регулируемый до 20 дБ |
| Импеданс | 50 Ом ±5% |
| Частотомер | |
| Дисплей | 4-разрядный |
| Диапазон измеряемой частоты | 10 Гц … 2 МГц |
| Точность | 0,01% ±1 значение младшего разряда |
| Чувствительность | 50 мВ |
| Максимальное входное напряжение | Амплитуда 70 В |
| Входное сопротивление | 1 МОМ |
| Общие данные | |
| Питание | 100 В /120 В /220 В /230 В ± 10%, 50 Гц /60 Гц, 13 Вт |
| Рабочая температура | 0°С … 50°С (точность приводится при 25°С ±5°С) |
| Категория защиты по напряжению | II |
| Габаритные размеры | 220 х 85 х 300 мм |
| Вес | 2,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы ПрофКИП Г6-66М | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
