AFG-73021 - Генераторы сигналов специальной формы

Назначение и принцип: AFG-73021 - Генераторы сигналов специальной формы

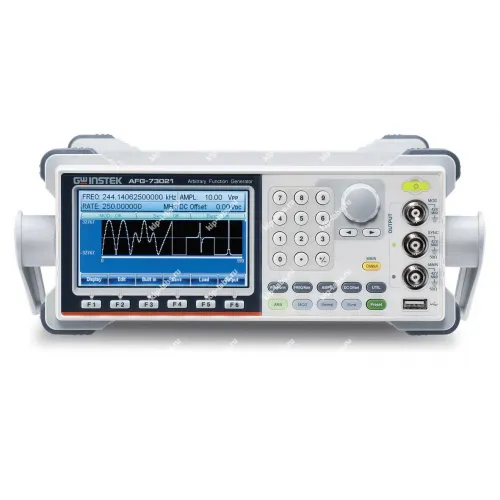

Аппарат создан для генерации нестандартных форм сигналов и репродукции сложных волновых последовательностей, что позволяет выполнять проверку и наладку электронных модулей в лабораторных и прикладных испытаниях. Продукцию GW Instek часто используют совместно с осциллографами для захвата и восстановления форм сигналов.

В работе прибор обеспечивают локальным управлением через крупный цветной TFT‑дисплей и обменом данными по интерфейсам USB и LAN. При калибровке и при длительной эксплуатации доступна функция самокалибровки. Такие режимы применимы при точной настройке дискретных параметров и при интеграции с оборудованием из линейки генераторы сигналов.

Функциональные опции

Прибор допускает редактирование произвольных форм непосредственно на передней панели без подключения к ПК, при этом предусмотрена загрузка и сохранение конфигураций на USB‑носители.

• Поддержка формирования синусоид, меандров, треугольников, пилообразных и импульсных форм, а также шума и других встроенных сигналов.
• Генерация произвольных форм с использованием 16‑битного ЦАП и памятью для хранения последовательностей.
• Варианты модуляции: АМ, ЧМ, ФМ, ШИМ и пакетный режим (Burst).
• Возможность создания выходного сигнала с гармоническими составляющими (до 8-й гармоники).
• Поддержка синхронизации нескольких приборов для координированной работы многоканальных установок.
• Наличие USB и LAN-интерфейсов, опционально - GPIB.

Сферы использования

При эксплуатации прибор применяют для тестирования электронных плат, проверки модулей связи и отработки алгоритмов обработки сигналов. Он также используется для имитации внешних входов осциллографов и проведения функциональных испытаний с синхронизацией нескольких каналов.

• Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные)
• Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031)
• Разрешение по частоте: 1 мкГц
• Погрешность установки частоты ±1x10-6
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм)
• Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек
• Формирование выходного сигнала с гармониками (до 8-й гарм.)
• Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst)
• Режим свипирования: частота (ГКЧ) и амплитуда
• Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала)
• Возможность редактирования СПФ без подключения к ПК
• Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032)
• Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.
• Интерфейсы USB (2), LAN, (опция - GPIB)
• Возможность сохранения и загрузки данных с USB-flash
• Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek)
