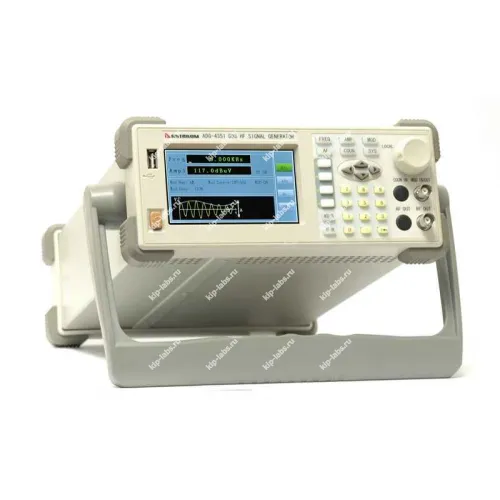

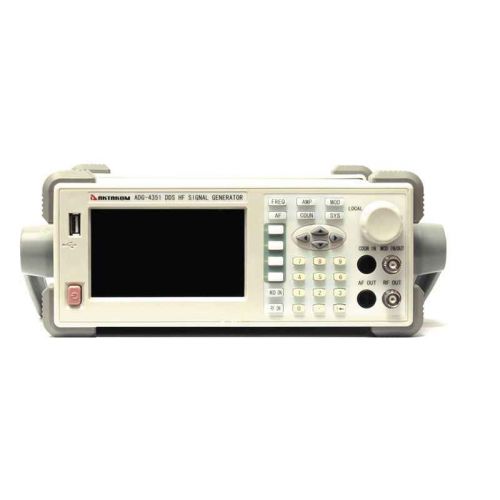

ADG-4351 Генератор сигналов функциональный

Назначение и принцип: ADG-4351 Генератор сигналов функциональный

Прибор ADG-4351 снят с производства. Это следует учитывать при планировании закупок и формировании лабораторного парка.

Генератор предназначен для формирования стабильных синусоидальных сигналов в диапазоне 9 кГц...350 МГц, при этом в основе работы лежит прямая цифровая синтеза (DDS) с разрешающей способностью 1 Гц и погрешностью установки частоты ±0,0025%; изготовитель - Актаком, и устройство классифицируется как генераторы сигналов.

Выходной уровень варьируется от -127 дБм до +13 дБм, и прибор способен генерировать как немодулированную несущую, так и сигналы с AM, FM, PM, PSK и FSK; при этом реализован режим качания частоты и доступны функции сохранения/вызова настроек. При эксплуатации эти возможности облегчают настройку испытательных сценариев.

При эксплуатации доступны интерфейсы RS-232 и USB, что облегчает интеграцию генератора в автоматизированные стенды и лабораторные стенды; наличие этих интерфейсов также упрощает обмен командами при калибровке и автоматизации.

Функциональные опции

Устройство объединяет ряд функциональных характеристик, тем самым расширяя область практического применения в серийных и лабораторных задачах.

• прямой цифровой синтез
• выходной импеданс РЧ: 50 Ом
• интерфейс (опционально): RS-232 и USB
• питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
• потребляемая мощность, не более: 35 ВА

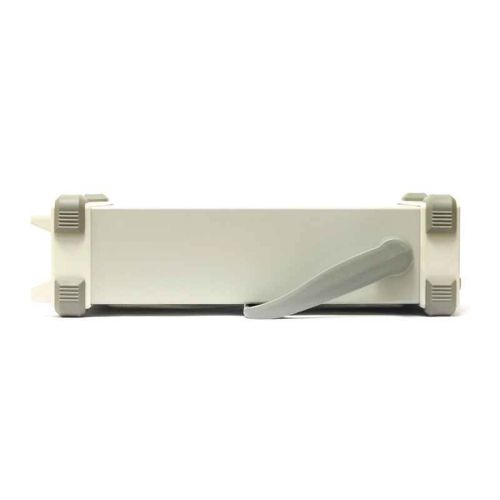

• габаритные размеры: 240x90x363 мм
• масса: 3 кг
• Габариты в упаковочной таре 320х190х600 мм, вес 5,1 кг.

Сферы использования

На практике генератор используют для наладки и ремонта радиоэлектронной аппаратуры, при этом он востребован и в лабораторных исследованиях, а также при стендовых испытаниях. При эксплуатации прибор применяют в системах связи, автоматике, вычислительной и измерительной технике; он также применяется в учебных заведениях для демонстраций и практических занятий.

• прямой цифровой синтез
• выходной импеданс РЧ: 50 Ом
• интерфейс (опционально): RS-232 и USB
• питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
• потребляемая мощность, не более: 35 ВА
• габаритные размеры: 240x90x363 мм
• масса: 3 кг
• Габариты в упаковочной таре 320х190х600 мм, вес 5,1 кг.

Технические характеристики генератора сигналов функциональный ADG-4401:

• Частота выходного сигнала: 9 кГц...350 МГц
• Разрешение по частоте: 1 Гц
• Опорный генератор: TCXO 10.000 МГц
• Температурная стабильность: ±2.5 ppm
• Амплитуда выходного сигнала (50 Ом):
  0,3 мкВскз…1 Вскз
• Выходной уровень на РЧ (50 Ом):
  -105…+13 дБм нормированно
  -127…+13 дБм не нормированно
• Разрешение по амплитуде: 0,1 дБ
• Негармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм)
• Гармонические искажения, не более: -30 дБн (типичное, уровень ≤+4дБм)
• Субгармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм)
• Нелинейность: ±1 дБ (уровень ≤+4дБм, F=400 кГц)
• Форма выходного сигнала: синус
• Виды модуляции: AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция)
• Режим качания частоты

Параметры амплитудной модуляции (AM):

• Частота несущей: 9 кГц…350 МГц
• Глубина модуляции: 0…120%
• Разрешение: 0.1% (при глубине <10%), 1% (>10%)
• Погрешность: ±7%
• Внутренняя и внешняя модуляция
• Частота внутренней модуляции: 1 кГц или 400 Гц
• Частота внешнего модулирующего сигнала: 20 Гц...10 кГц


Параметры FM (частотной модуляции):

• Частота модуляции: 0…100 кГц
• Разрешение: 1 Гц(< 1 кГц), 10 Гц (≥ 1 кГц)

• Погрешность: ±7 %
• Внутренняя модуляция
• Частота внутренней модуляции: 1 кГц или 400 Гц


Параметры PM (фазовой модуляции):

• Девиация фазы: 0,1…6,0 рад
• Разрешение: 0,1 рад
• Погрешность: ±7 %
• Внутренняя модуляция
• Скорость модуляции: 1 кГц или 400 Гц

Параметры FSK (частотной манипуляция):

• Уровень модулированного сигнала – TTL
• Диапазон частоты скачка: 0...18 МГц
• Внешняя модуляция


Параметры PSK (фазовой манипуляция):

• Уровень модулированного сигнала – TTL
• Диапазон фазы: 0...360°
• Внешняя
