AFG-73081 - Генераторы сигналов произвольной формы

Кратко о модели: AFG-73081 - Генераторы сигналов произвольной формы

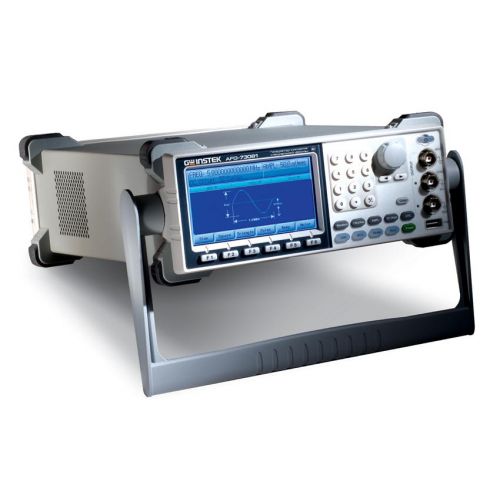

Прибор выполнен в моноблочном компактном шасси со складывающейся ручкой для регулировки угла наклона лицевой панели, при этом на корпусе установлены накладки‑упоры с демпфирующими вставками для удобного размещения; производитель - GW Instek.

Серия выпускается в исполнениях с верхней частотой 50 МГц и 80 МГц; при нагрузке 50 Ом пиковая амплитуда достигает 10 В. За счёт этого прибор функционирует как полноценный генератор произвольной формы с частотой дискретизации до 200 МГц, памятью формирования до 1 М точек и 16‑битным ЦАП, подробная информация доступна в разделе генераторы сигналов.

На лицевой панели расположен USB‑порт для прямого сохранения и загрузки файлов с USB‑накопителя. Это упрощает обмен формами сигналов без необходимости подключения к компьютеру.

Редактирование произвольных форм выполняется непосредственно на приборе, без подключения к ПК; экранный редактор содержит пункты «форма сигнала», «точка», «линия», «добавить», «копировать», «удалить», «сохранить», «загрузить». Это позволяет оперативно модифицировать сигналы прямо через меню.

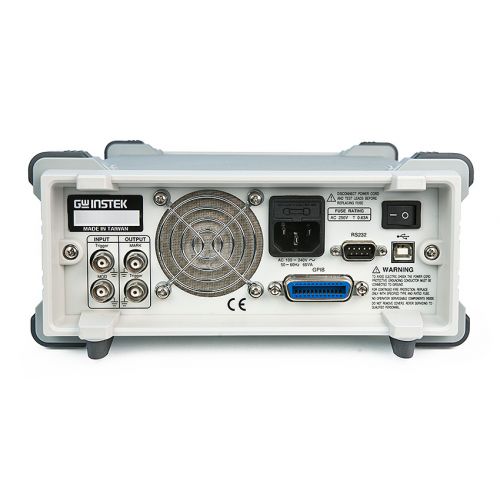

Устройство выдает стандартные формы - синус, меандр, треугольник, пилообразный сигнал, импульс и шум, при этом доступны режимы ГКЧ (свипирование) и пакетной генерации радиоимпульсов (Burst), а также модуляции АМ, ЧМ, ШИМ (PWM) и ЧМн (FSK). На тыльной панели предусмотрены вход внешней модуляции «MOD INPUT» (0…20 кГц; ±5 В) и вход синхронизации «TRIG» с уровнем ТТЛ.

Для формирования и редактирования библиотек сигналов применяется фирменное ПО «AWES», что позволяет готовить формы для выгрузки на прибор. Для связи с внешними системами реализованы интерфейсы GPIB (2), RS-232 и USB, при этом предусмотрено 10 ячеек энергонезависимой памяти для сохранения и вызова профилей; наличие RS-232 облегчает интеграцию со старой аппаратурой. В ряде задач уместна дискретность настройки и использование RS-232 для совместимости.

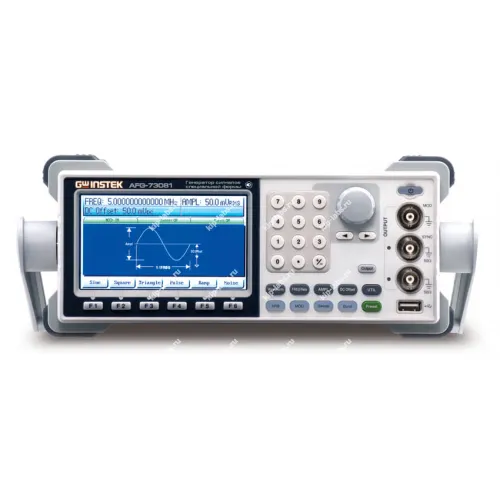

Модели AFG-73051 и AFG-73081 оснащены цветным графическим ЖК‑дисплеем с разрешением 480?272 и диагональю 11 см. Экран показывает форму выходного сигнала, амплитуду, режим и параметры модуляции, что облегчает визуальный контроль настроек.

Указанные функции и интерфейсы сосредоточены в компактном корпусе размером 107?266?293 мм. Масса прибора составляет примерно 4 кг.

Ключевые особенности

• Использование технологии DDS (прямой цифровой синтез), что обеспечивает генерацию сигнала с ультранизким уровнем искажения и высокой стабильностью;
• Разрешение 1 мкГц по всей полосе частот;
• Стабильность по частоте составляет 0,0001%;
• Поддержка функции DWR (Direct Waveform Reconstruction).

Где применяется

Приборы применяют на испытательных стендах, в лабораторных исследованиях и при верификации электронных узлов, благодаря этому они удобны для генерации контрольных сигналов и проверки модулей. За счёт наличия стандартных и произвольных форм и набора интерфейсов, данные генераторы подходят для служб КИПиА, R&D и учебных занятий.

Технические характеристики генератора сигналов AFG-73081:

• Диапазон частот (синус и меандр): 1 м
