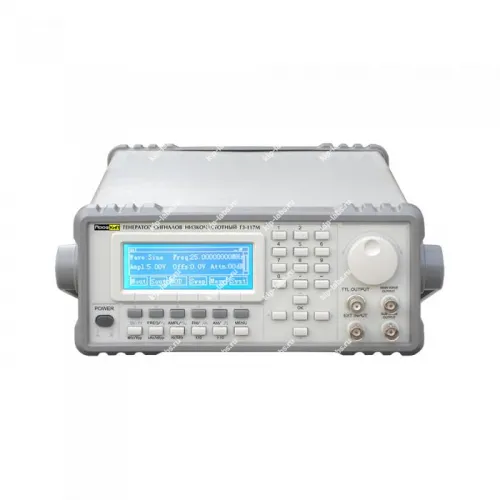

Описание модели: Генератор сигналов низкочастотный ПрофКИП Г3-117М
Генератор сигналов низкочастотный ПрофКИП Г3-117М предназначен для формирования эталонных низкочастотных сигналов, при этом производитель - ПрофКИП, а прибор относится к классу генераторы сигналов.
Аппарат разработан с акцентом на простоту настройки и эксплуатационную стабильность, что позволяет упростить работу в лабораторных и сервисных условиях.
Модель снята с производства, при этом для уточнения сведений о наличии и сервисной поддержке следует обращаться к производителю.
Преимущества
Устройство предоставляет удобные средства подготовки тестовых сигналов и базовый набор функций для измерений, что позволяет ориентировать конструкцию на типичные требования сервисных и учебных задач.
- Удобная подстройка рабочих параметров
- Компактный корпус
- Стабильный выходной уровень
- Адаптирован для использования в лабораторных условиях
Область применения
Устройство применяют в измерительных лабораториях и учебных аудиториях, при этом оно также используется при наладке и сервисной проверке радиоэлектронной аппаратуры.
Кроме того, следует учитывать дискретность выходных уровней. Необходимо проводить периодические проверки точности в процессе эксплуатации.
Техническое описание генератора сигналов низкочастотный ПрофКИП Г3-117М:
Генератор сигналов низкочастотный ПрофКИП Г3-117М представляет собой многофункциональный прибор на базе технологии прямого цифрового синтеза (DDS), при этом устройство оснащено легко читаемым ЖК‑дисплеем.
Модель ПрофКИП Г3-117М формирует сигналы высокого качества с сохранением точности и стабильности, что позволяет выдавать синусоидальные и прямоугольные формы в диапазоне от 1 мкГц до 25 МГц.
Генератор сигналов низкочастотный ПрофКИП Г3-117М оснащён комплектом режимов синхронизации, включая внешний и внутренний источники. Также предусмотрены режимы ожидания.
Отличительные особенности генератора сигналов ПрофКИП Г3-117М:
- Диапазон частот: 1 мкГц … 25 МГц;
- Формирование сигнала методом прямого синтеза (DDS);
- Разрешение по вертикали 10 бит;
- Память формы сигнала: 4096 точек;
- Высокая точность установки коэффициента заполнения;
- Режимы модуляции: АМ, ФМ, ЧМ, ИМ;
- Высокая точность и разрешающая способность установки FM сигналов;
- Плавная регулировка фазы в сигналах с высокочастотным заполнением;
- Раздельная установка частот старта и остановки в режиме качания частоты;
- Произвольная установка режима AM-модуляции: 1% … 120%;
- 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы);
- Встроенный частотомер до 100 МГц;
- Яркий информативный ЖК-дисплей;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основной выход | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Форма сигналов | синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Модуляция | одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK) |
| Память формы сигнала | 6 точек … 4096 точек |
| Разрешение по вертикали | 10 бит |
| Частота выборки | 150 Мвыб/с |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Неравномерность АЧХ | ±5% |
| Разрешение по амплитуде | 10 В |
| Диапазон смещения | -5 В … +5 В |
| Разрешение смещения | 10 мВ |
| Глубина амплитудной модуляции (AM) | 0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Девиация частоты (FM) | 100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Диапазон фазовой модуляции (PM) | 0° … 360.0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Фазовое разрешение | 1° |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по частоте | 1 мкГц |
| Импеданс | 50 Ом ±10% |
| Субвыход (SUB WAVE UOTPUT) | |
| Диапазон частот | 0 кГц … 200 кГц |
| Импеданс | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Форма сигналов | синус, меандр, треугольник |
| Разрешение по частоте | 10 МГц |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по амплитуде | 100 мВ |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Синусоидальная волна | |
| Коэффициент искажения | ≤ 0,3% (20 Гц … 20 кГц) |
| Меандр | |
| Время нарастания и спада | ≤ 20 нс |
| Скважность | 1% … 99% |
| Свипирование | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Цикл свипирования | 10 мс … 50 с |
| Произвольная форма | |
| Диапазон частот | 1 мкГц … 1 МГц |
| Длина волны | 6 точек … 1024 точки |
| Разрешение по вертикали | 10 бит |
| Частотомер | |
| Диапазон частот | 1 Гц … 100 МГц |
| Разрешение | 10 бит |
| Диапазон входного напряжения | 100 мВ … 20 В |
| Счетчик импульсов | |
| Частота | 50 МГц |
| Стабильность | ±1 х 10-6/ день |
| Количество импульсов | ≤ 4,29 х 10-9 управление ручное или внешним стробимпульсом |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-117М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
