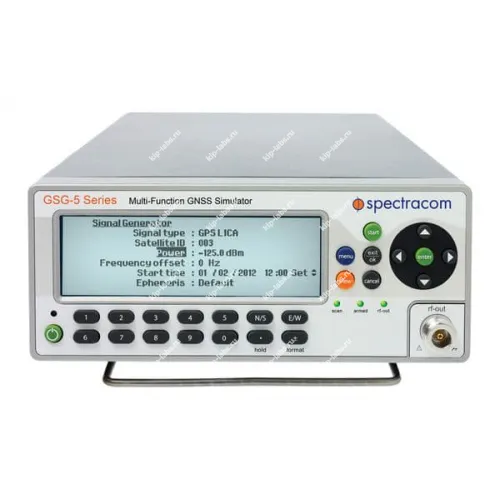

Генератор сигналов GPS и ГЛОНАСС GSG-51

Кратко о модели: Генератор сигналов GPS и ГЛОНАСС GSG-51

GSG-51 - прибор для синтеза радиочастотных навигационных сигналов, выпускаемый Spectracom. При этом устройство рассчитано на воспроизведение сигналов спутниковых навигационных систем, что позволяет моделировать работу приёмников в контролируемых условиях.

Поддерживаемые системы включают СНС ГЛОНАСС, GPS, Galileo и широкозонную дифференциальную подсисте мы (ШДПС) SBAS; за счёт этого тестирование сценариев позиционирования становится более репрезентативным. Дополнительно прибор органично вписывается в наборы измерительного оборудования, например в подраздел генераторы сигналов.

Ключевые особенности

• Одноканальный режим работы, позволяющий эмулировать сигнал одного спутника для локализованных испытаний.
• Генерация в диапазоне L1 (1575 - 1606 МГц), что обеспечивает совместимость с основными GNSS-приёмниками.
• Выходная мощность в интервале от – 65 до -160 дБм, с возможностью точной регулировки.
• Погрешность установки уровня мощности составляет 1 дБм, что упрощает повторяемость измерений.
• Наличие встроенных готовых сценариев для проверки устройств со встроенным GPS и GLONASS, благодаря этому сокращается время подготовки тестов.
• Синхронизационный выход 1PPS для согласования по времени с внешними приборами.
• Интерфейсы связи: Ethernet, GPIB и USB для интеграции в автоматизированные стенды.
• Компактные габариты 210×90×395 мм и масса 2,7 кг, что облегчает переноску и размещение на рабочем месте.

Где применяется

Прибор используют при лабораторных и стендовых испытаниях приёмников спутниковой навигации, при валидации алгоритмов позиционирования и при функциональном тестировании встроенных GNSS-модулей. Таким образом, GSG-51 подходит для задач разработки и сертификации коммуникационных и навигационных устройств. Устройство уместно для применения в лабораториях и на производственных испытательных стендах.

Описание генератора сигналов GPS и ГЛОНАСС GSG-51:

Генератор сигналов GPS и ГЛОНАСС GSG-51предназначены для формирования радиочастотных навигационных сигналов спутниковых навигационных систем (СНС) ГЛОНАСС, GPS, Galileo, широкозонной дифференциальной подсисте мы (ШДПС) SBAS.

Технические характеристики генератора сигналов GPS и ГЛОНАСС GSG-51:

• Одноканальный генератор/имитатор сигналов GPS и GLONASS,
• генерация сигнала в диапазоне L1 (1575 - 1606 МГц),
• выходной уровень: от – 65 до -160 дБм,
• погрешность установки уровня мощности 1 дБм,
• интегрированные готовые сценарии для тестирования устройств со встроенным GPS и GLONASS,
• выход сигнала 1PPS,
• интерфейсы Ethernet,
• GPIB и USB,
• 210×90×395 мм,
• 2,7 кг

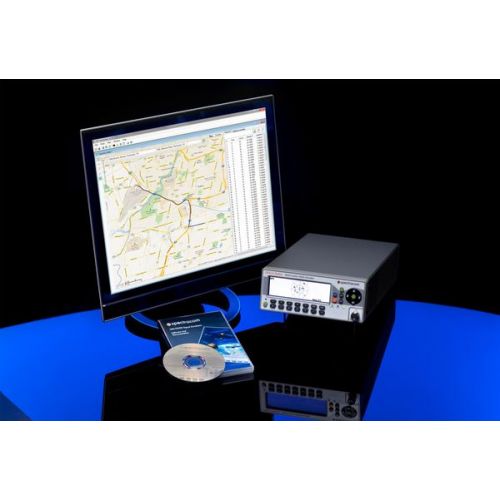

Комплект поставки генератора сигналов GPS и ГЛОНАСС GSG-51:

• Руководство и ПО GSG StudioView на CD
• RF кабель 1.5 м
• Адаптер SMA - тип N adapter
• Кабель USB
• Сертификат о калибровке
