Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13677
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
165 710₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-124М

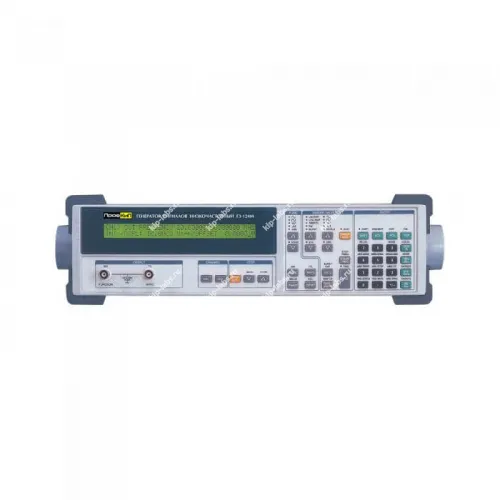

Назначение и принцип: Генератор сигналов низкочастотный ПрофКИП Г3-124М
Генератор сигналов низкочастотный ПрофКИП Г3-124М служит источником управляемых низкочастотных сигналов, которые применяют при проверке и наладке измерительной аппаратуры. Кроме того, прибор используют для диагностики электронных цепей в лабораторных и стендовых условиях, в том числе при работах производителя ПрофКИП.
В работе устройство выступает в роли опорного источника, воспроизводя стабильный сигнал с настраиваемыми параметрами, что позволяет проводить функциональные испытания. Генераторы сигналов этой группы часто задействуют при отладке и поверке контрольно-измерительной техники.
При серийных проверках полезна дискретность регулировок, что обеспечивает повторяемость измерений; при калибровке следует ориентироваться на техническую документацию прибора.
Функциональные опции
- Возможность регулировки амплитуды выходного сигнала для приведения уровня в соответствие с входными параметрами проверяемой аппаратуры.
- Установка частоты в заданном диапазоне, что даёт возможность оценивать полосу пропускания и частотную чувствительность систем.
- Переключение форм сигнала для воспроизведения типичных тестовых воздействий.
- Поддержание стабильности параметров во время измерений, что снижает влияние внешних помех на результаты.
- Наличие интерфейсов управления и средств индикации, упрощающих интеграцию прибора в лабораторный стенд.
Сферы использования
На практике генератор применяют при сборке и отладке радиоэлектронной техники; в работе его также используют в лабораториях контроля качества и сервисных центрах. При эксплуатации устройство востребовано в учебных заведениях для демонстраций и практических занятий, что актуально в образовательной деятельности.
При калибровке и поверке измерительных систем прибор используют как эталонный источник сигнала; на практике это сокращает время проверки и упрощает процедуру тестирования.
Уместно учитывать наличие интерфейсов управления и опций самоконтроля при проектировании составного стенда.
Описание генератора сигналов низкочастотного ПрофКИП Г3-124М:
Генератор сигналов низкочастотный ПрофКИП Г3-124М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Предназначен для исследования, настройки и испытаний систем, и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Отличительные особенности генератора сигналов ПрофКИП Г3-124М:
- Диапазон частот до 31 МГц;
- Линейное, логарифмическое свипирование и непрерывная фаза;
- Дискретность установки частоты: 0,01 мкГц;
- От 16 до 16000 точек сигнала произвольной формы;
- Стандартные формы сигнала: синус, меандр, треугольник, пила, шум и произвольная форма;
- Задание формы сигнала при помощи интерфейса прибора или программного обеспечения;
- Время развертки до 1000 сек. амплитудной, частотной и фазовой модуляции;
- Интерфейс RS-232C;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Форма сигналов | синус, меандр, треугольник, пила, импульс, шум и произвольная форма |
| Частотный диапазон | |
| Синус и меандр | 0,01 мкГц … 31 МГц |
| Пила и треугольник | 0,01 мкГц … 2 МГц |
| Шум | 10 МГц |
| Выход | |
| Выход | 1 канал |
| Выходное напряжение | 20 мВ … 20 Впик-пик(без нагрузки) 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом) |
| Разрешение | 3 значения (цифры) |
| Точность установки | синус: ±0,2 дБ (1 мкГц … 20 МГц) меандр: ±3% (0,01 мкГц … 100 кГц) пила, треугольник и произвольная: ±3% |
| Сдвиг по постоянному току | |
| Смещение | 0 В … 10 В (без нагрузки) 0 В … ±5 В постоянного тока (с нагрузкой 50 Вт) |
| Разрешение | 3 значения (цифры) |
| Точность | ±1,5% + 0,2 мВ |
| Синусоидальный сигнал | |
| Спектральная чистота паразитных синусоидального сигнала | < -50 дБс (не гармоника) |
| Фазовый шум | < 10 нс |
| Субгармоника | -50 дБс |
| Прямоугольный сигнал | |
| Время нарастания и спада | < 15 нс до 90% от полной амплитуды |
| Ассиметрия | < 1% от периода + 4 нс |
| Выброс | < 5% |
| Пилообразный сигнал, треугольный сигнал | |
| Время нарастания и спада | < 35 нс |
| Время синтеза | < 1 мкс |
| Линейность | ±0,5% полная шкала |
| Сигнал произвольной формы | |
| Форма синтеза | синус, меандр, треугольник, пила, постоянный, экспоненциальное падение, шум, от руки, сеть, затухающий синус |
| Частота дискретизации | 40 Мвыб/с (максимум) |
| Длина памяти сигнала | 16 точек … 16384 точки |
| Разрешение по амплитуде | 12 бит |
| Шум | |
| Диапазон | 9999,99° |
| Разрешение | 0,01° |
| Частотная модуляция | |
| Источник | внутренняя |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Уровень | 0,001 Гц … 10 кГц |
| Размах | 0,01 Гц … 31 МГц (2 МГц для треугольника или пилы) |
| Амплитудная модуляция | |
| Источник | внутренняя и внешняя |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Глубина | 0% … 100% |
| Уровень | внутренняя: 0.001 Гц … 10 кГц внешняя: максимум 20 кГц |
| Искажение | < -35 дБ |
| Две боковые с подавлением несущей | < -35 дБ типично при уровне модуляции 1 кГц |
| Внешний вход | 5 В для 100% модуляции |
| Свипирование | |
| Тип | линейное или логарифмическое, непрерывная фаза |
| Форма сигнала | вверх, вниз, вверх-вниз, одиночный сигнал |
| Время свипирования | 100 мкс … 1000 с (0,001 Гц … 10 кГц) |
| Размах | 0,01 мкГц … 31 МГц (2 МГц для пилы и треугольника) |
| Метки | две метки устанавливаются пользователем между любыми точками свип-сигнала выход свип-сигнала: 0 В … 10 В линейный пилообразный синхросигнал |
| Стробирование | |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Диапазон частот | максимум до 2 МГц для любой формы сигнала |
| Число периодов | 1 … 65000 периодов в одном пакете |
| Сдвиг фазы | ≤ 100 кГц |
| Фазовая модуляция (фм) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Диапазон установки девиации фазы | 0,0° … 360,0° |
| Генератор синхрозапуска | |
| Источник синхросигнала | Внутренний, внешний (+/- фронт), сеть, однократно |
| Задержка запуска | 100 мкс … 999,99 с |
| Вход синхронизации | запуск по положительному или отрицательному фронту, уровень TTL |
| Выход синхронизации | уровень TTL |
| Общие данные | |
| Интерфейс | RS-232 |
| Питание | 100 В /120 В /220 В /240 В (±15%), 50 /60 Гц |
| Габаритные размеры | 363 х 109 х 386 мм |
| Вес | 8,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-124М | 1 |
| 2 | BNC кабель | 1 |
| 3 | Кабель питания | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
