- Производитель: Рип-Импульс
- Код товара: 13715
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
52 182₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Я2Р-72

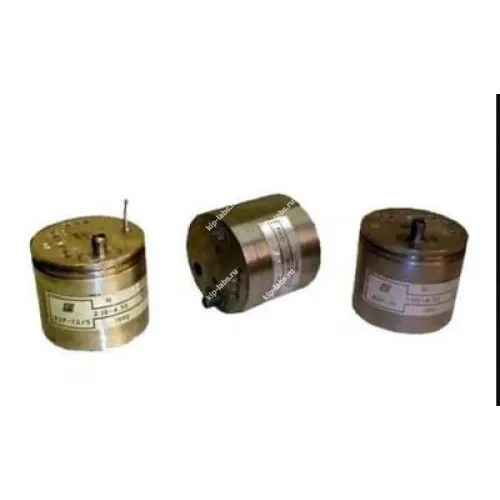

Описание модели: Я2Р-72 - блок генераторный
Блок генераторный Я2Р-72 служит встраиваемым модулем для радиоизмерительной техники. Он выполняет роль источника СВЧ сигнала, при этом изготовителем является Рип-Импульс.
Устройство представляет собой автогенератор с перестройкой частоты ферритовой ЖИГ сферой, что позволяет изменять рабочую частоту посредством изменения частоты ферромагнитного резонанса; эта величина линейно связана с напряженностью магнитного поля в зазоре электромагнита. Кроме того модуль применим в составе изделий из категории генераторы сигналов.
Также параметры дискретности настроек и возможность самокалибровки зависят от конкретной схемной реализации и компоновки изделия.
Преимущества
- Выполнен в виде встраиваемого модуля для интеграции в приборы.
- Автогенераторная схема с перестройкой частоты посредством ферритовой ЖИГ сферы.
- Линейная связь частоты резонанса с напряженностью магнитного поля в зазоре электромагнита.
- Предназначен для формирования СВЧ сигнала внутри измерительной аппаратуры.
Область применения
Модуль предназначен для встраивания в радиоизмерительные приборы в качестве источника СВЧ сигнала. Дополнительно может использоваться в составе тестовых и измерительных систем, где требуется регулируемый СВЧ-генератор.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Полоса перестройки частоты генерации | 2.0 - 8.3 ГГц |
| Уровень шумов: фазовый при отсройке 10 кГц амплитудный при отстройке 20 МГц | 80 дБ/Гц 165 дБ/Гц |
| Минимальная мощность | 20 мВт |
| Неравномерность уровня мощности | 6 дБ |
| Уровень гармоник | 15 дБ |
| Уровень негармоник при отсройке 2-100 МГц | 60 дБ - 90 дБ |
| Точность установки частоты: в интервале температур от –30 до +60С в интервале температур от 0 до +60С | +-35 МГц +-25 МГц |
| Гистерезис | 15 МГц |
| Общие характеристики | |
| Рабочие условия эксплуатации: работа хранение | от –30 до + 60 С от –50 до +60С |
| Напряжение питания | +15В; +12В; -5В |
| Потребляемая мощность | 12 ВА |
| Габариты | 45х39 мм |
| Вес | 0,35 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок генераторный Я2Р-72 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Рип-Импульс |
| Страна производитель | Россия |
