Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г4-99

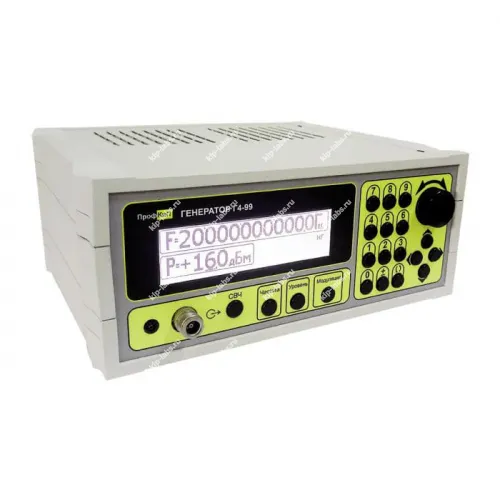

Назначение и принцип: Генератор сигналов ВЧ ПрофКИП Г4-99
Генератор сигналов ВЧ ПрофКИП Г4-99 выполняет функцию формирования эталонных высокочастотных сигналов для измерительных и наладочных операций. Устройство применяют как опорный источник при проверке и тонкой настройке радиоэлектронной аппаратуры.
В работе прибор используют для контроля работоспособности приёмных и передающих трактов, при этом своевременное выявление параметрических отклонений упрощает обслуживание и диагностику; информацию о смежных решениях можно найти в генераторы сигналов.
Функциональные опции
Аппарат рассчитан на генерацию управляемых ВЧ-сигналов, что позволяет применять его при диагностике, проверке и наладке оборудования.
- Формирование стабильных опорных ВЧ-сигналов для метрологических и сервисных задач
- Настройка ключевых параметров выходного сигнала
- Возможность встраивания в испытательные стенды и автоматизированные тестовые комплексы
Нейтрально: перед выбором и вводом в эксплуатацию рекомендуется уточнить в прилагаемой документации дискретность выходного сигнала и доступные интерфейсы связи (например, RS-232C).
Сферы использования
На практике генератор применяют в испытательных и калибровочных лабораториях, на производственных линиях и в сервисных центрах. При эксплуатации его задействуют для проверки приёмников, передатчиков и диагностических модулей радиоэлектронной техники.
Описание генератора ВЧ сигналов ПрофКИП Г4-99:
Главная задача генератора ПрофКИП Г4-99 - получение сигнала заданной природы и параметрических характеристик, соответствующих требованиям проверки и настройки радиоэлектронных устройств. При этом прибор обеспечивает повторяемость и возможность точной установки основных величин.
Устройство используют для настройки, поверки, регулировки и испытаний радиотехнических образцов; кроме того, ПрофКИП Г4-99 применяется в поверочных органах, ремонтных мастерских, на цеховых участках и в лабораториях.
Отличительные особенности генератора сигналов ПрофКИП Г4-99:
- Частотный диапазон: 1 ГГц … 20 ГГц;
- Шаг установки частоты: от 0,1 Гц;
- Режим линейной частотной модуляции с периодом 100 мкс … 500 мс;
- Минимальный шаг установки периода: 1 мкс;
- Погрешность установки периода: не более 0,01 х Туст;
- Девиация частоты генератора: 10 кГц … 10 МГц;
- Точность установки величины девиации частоты: 1 Гц;
- Возможность работы от внешнего опорного генератора частотой 10 МГц амплитудой 1,0 В на нагрузке 50 Ом;
- Работа с интерфейсами USB, RS-232 и LAN (Ethernet) по протоколу SCPI;
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Рабочий диапазон частот | от 1 ГГц до 20 ГГц | ||||||
| Шаг установки частоты | от 0.1 Гц | ||||||
| Погрешность установки частоты | не более ± 5х10-8fн, где fн - несущая частота генератора | ||||||
| Максимальная мощность выходного сигнала | не менее 16 дБм | ||||||
| Шаг установки выходной мощности | 0,1 дБм | ||||||
| Диапазон регулировки выходной мощности встроенным аттенюатором | 16 дБм … -40 дБм | ||||||
| Относительный уровень паразитных, гармонических и комбинационных спектральных составляющихв спектре выходного сигнала не более | -40 Дб | ||||||
| Нестабильность частоты | |||||||
| В интервале температур +5°С … +40°С | не более 5х10-8 | ||||||
| За сутки | не более ±5х10-10 | ||||||
| За год | не более ±5х10-8 | ||||||
| Фазовый шум при отстройке от несущей | |||||||
| На 10 Гц (1,0 ГГц … 8,0 ГГц) | не более -60 дБн/ Гц | ||||||
| На 10 Гц (8.0 ГГц … 12.0 ГГц) | не более -54 дБн/ Гц | ||||||
| На 10 Гц (12.0 ГГц … 20.0 ГГц) | не более -46 дБн/ Гц | ||||||
| На 1 кГц | не более -70 дБн/ Гц | ||||||
| Общие данные | |||||||
| Питание | 220 В ±22 В, 50 Гц ±0,5 Гц | ||||||
| Габаритные размеры | 317 х 257 х 132мм | ||||||
| Вес | 6,5 кг | ||||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор ВЧ сигналов ПрофКИП Г4-99 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
