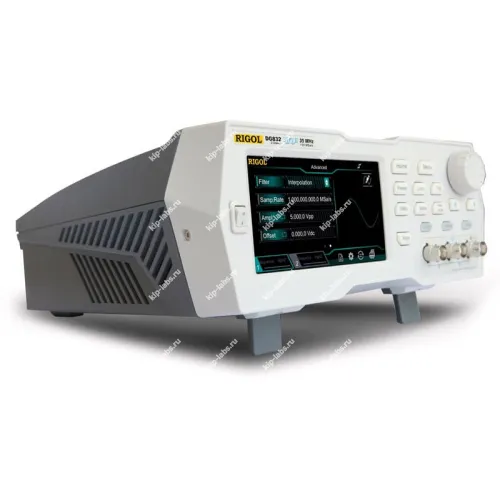

Генератор сигналов RIGOL DG832 с полосой пропускания 35 МГц

Назначение и принцип: Генератор сигналов RIGOL DG832 с полосой пропускания 35 МГц

Устройство RIGOL DG832 с полосой пропускания 35 МГц предназначено для генерации опорных и тестовых электрических сигналов в лабораторных и производственных условиях, при этом прибор предоставляет возможность задавать ключевые параметры выходного сигнала для проведения требуемых измерений.

Управление реализовано через лицевую панель и внешние интерфейсы. При калибровке дискретность установки частоты и опции интеграции в автоматизированные стенды упрощают подготовку измерений и обмен командно‑управляющими данными; на практике это снижает трудоёмкость серийного тестирования, а также облегчает подключение к системам класса генераторы сигналов.

Функциональные опции

• Генерация опорных тестовых сигналов с возможностью регулировки частоты и уровня амплитуды
• Изменение формы выходного сигнала и режимов работы для проведения проверок и измерений параметров испытательных устройств
• Наличие интерфейсов для внешнего управления и синхронизации, что упрощает интеграцию в автоматизированные тестовые комплексы
• Использование в роли эталонного источника при выполнении измерительных процедур

Сферы использования

На практике прибор применяют при отладке и проверке радиоэлектронной аппаратуры, в учебных лабораториях и на серийных стендах контроля качества. В работе DG832 выполняет функцию источника входных сигналов для оценки рабочих характеристик приёмопередающих модулей; это делает его полезным элементом комплектации стендов.

Дискретность настройки частоты и поддержка внешних интерфейсов упрощают автоматизацию процессов и интеграцию в существующие стенды; при эксплуатации такие свойства повышают удобство обмена управляющими командами.

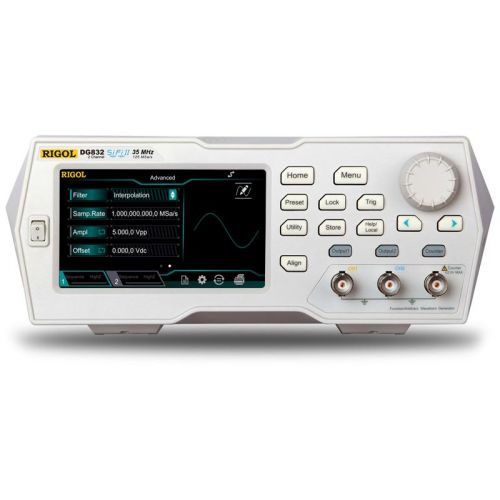

Описание и возможности генератора RIGOL DG832

Универсальный двухканальный генератор RIGOL DG832 характеризуется низким уровнем собственных шумов и расширенным набором функций; при этом устройство предлагает множественные типы форм сигналов, включая псевдослучайные последовательности, сигналы RS-232, программируемые последовательности и различные методы модуляции.

В приборе реализована технология покадрового/поточного формирования произвольных форм SiFi 2, что позволяет восстанавливать сигналы с меньшими искажениями и более высокой точностью по сравнению с традиционными схемами; технология также способствует снижению влияния дискретизации и уменьшению джиттера.

Стандартная комплектация DG832:

1. Генератор сигналов универсальный DG832
2. Кабель питания
3. USB кабель
4. Кабель DBC-BC

Дополнительная комплектация генератора сигналов DG832:

• Аттенюатор 40 дБ RA5040K
• Переходник USB-GPIB
• Опция расширения глубины памяти DG800-ARB8M

Основные особенности генератора генератора сигналов RIGOL DG832:

• Диапазон: 1 мкГц...35 МГц (Sin);
• 160 встроенных форм сигналов
• Формирование псевдослуч. бинарных последов. PRBS, RS232, редакт. последовательности (2 K~30 Мвыб/сек);
• Частота сэмплир.: 125 Мвыб/с.; ЦАП - 16 бит; глубина записи - 2 М (8 М опция).
• Технология SiFi2;
• Джиттер 200 пс;
• Погр. опорного генератора: 1 ppm;
• Фазовый шум -105 дБн/Гц;
• Амплитуда вых. сигнала до 10 Впп; (<10 МГц);
• Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; пачки импульсов;
• Частотомер 240 МГц, 7 разрядов;
• Интерфейс: USB device, USB host; USB-GPIB опция;
• Дисплей: 4,3" TFT тачскрин, 480 х 272;
• Размеры: 237,4 х 97 х 268 мм;
• Вес: 1,75 кг.

Технические характеристики:
