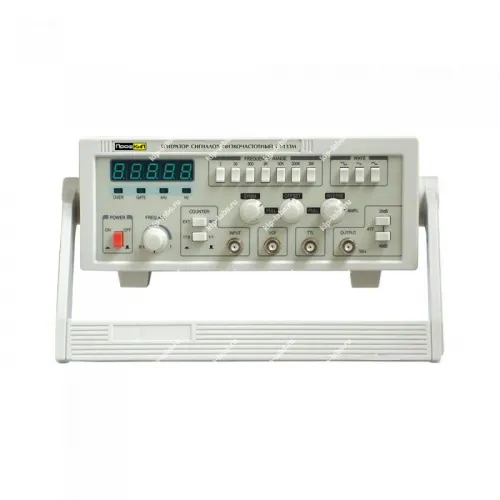

Кратко о модели: Генератор сигналов низкочастотный Г3-133М
Модель Г3-133М применяется для генерации эталонных тестовых сигналов различных типов, при этом аппарат выпускает ПрофКИП и рассчитан на эксплуатацию в лабораторных и сервисных условиях.
Устройство формирует синусоидальные, треугольные и прямоугольные сигналы в низкочастотной области. Это делает Г3-133М подходящим для задач, типичных для приборов из группы генераторы сигналов.
Ключевые особенности
- Поддержка основных форм сигналов: синус, треугольник, прямоугольник;
- Плавное регулирование частоты и амплитуды;
- Простой в освоении орган управления;
- Компактный и прочный корпус, удобный для настольного использования;
- Предназначен для эксплуатации в лабораторных и ремонтных условиях.
Где применяется
Г3-133М используют для калибровки измерительных каналов и проверки трактов усиления, что позволяет сократить время на наладку и отладку оборудования. В отдельных случаях дискретность регулировок и наличие интерфейсов обмена данными оказываются востребованными; эти опции упрощают интеграцию в автоматизированные стенды. Уместность дискретных шагов настройки определяется конкретными испытательными процедурами.
Описание генератора сигналов низкочастотного ПрофКИП Г3-133М:
Прибор ПрофКИП Г3-133М предназначен для исследований, наладки и испытаний систем и устройств. Области применения включают радиоэлектронику, связь, автоматизацию, вычислительную и измерительную технику, а также приборостроение.
Генератор НЧ Г3-133М формирует синусоидальные, треугольные и прямоугольные сигналы, а также импульсы уровня TTL в диапазоне частот от 0,06 Гц до 6 МГц. Это позволяет применять устройство при выполнении типовых процедур тестирования.
Отличительные особенности генератора сигналов ПрофКИП Г3-133М:
- Форма сигнала: синус, меандр, треугольник и др.;
- Диапазон частот: 0,06 Гц … 6 МГц;
- Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала);
- Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ;
- Плавное изменение симметрии выходного сигнала;
- Плавное изменение постоянной составляющей выходного сигнала;
- VCF вход позволяет реализовать свип-режим или режим ЧМ;
- Возможность получения пилообразного сигнала и инверсии выходных сигналов;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон частот | 0,06 Гц … 6 МГц |
| Форма сигналов | синусоидальный, меандр, треугольник и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | ≥ 20 Впик-пик (без нагрузки) |
| Ослабление выходного сигнала | 0 дБ /20 дБ /40 дБ /60 дБ |
| Сдвиг по постоянному току | 0 В … ±10 В регулируемый |
| Симметрия | 10% … 90% |
| Синусоидальный сигнал | |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Частотный отклик | 0.2 Гц … 100 кГц ≤ ±0,5 дБ 100 кГц … 2 МГц ≤ ±1 дБ |
| Меандр | |
| Время нарастания и спада | < 100 нс |
| TTL Выход | |
| Время нарастания и спада | ≤ 1 мкс |
| Нижний уровень | ≤ 0,4 В |
| Верхний уровень | ≤ 3,5 В |
| Импеданс | 600 Ом |
| Вход управления частотой напряжением (VCF) | |
| Выходное напряжение | -5 В … 0 В |
| Полное выходное сопротивление | 10 кОм ±10% |
| Частотомер | |
| Дисплей | 5 знаков |
| Частотный диапазон | 1 Гц … 15 МГц |
| Полное входное сопротивление | ≥ 1 МОм /20 пФ |
| Чувствительность | 100 мВ |
| Разрешение | 0,1 Гц /1 Гц /10 Гц /100 Гц |
| Точность | ≤ 0,003% ±1 знач. |
| Максимально допустимое входное сопротивление | 150 В (с аттенюатором) |
| Входной аттенюатор | 0 дБ /20 дБ |
| Общие данные | |
| Питание | 10 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 310 х 80 х 230 мм |
| Вес | 1,75 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-133М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
