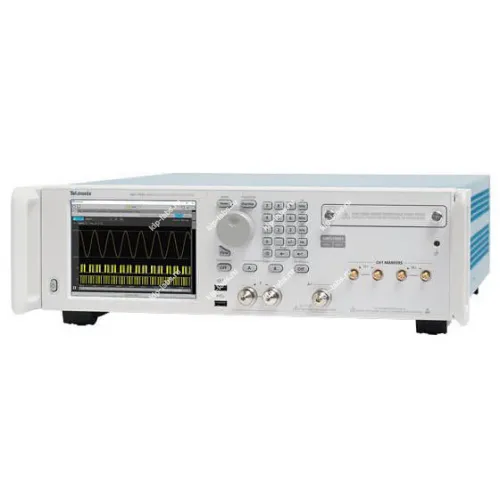

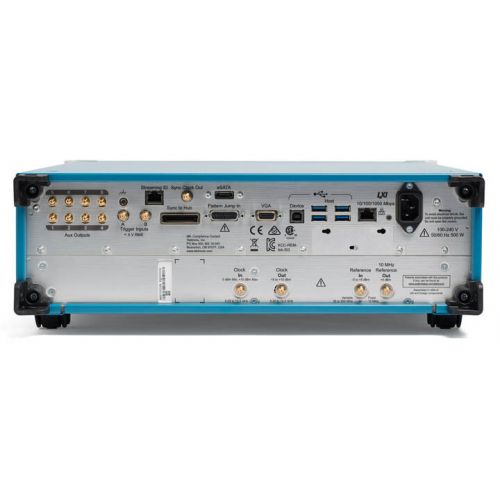

AWG70002A Генератор сигналов произвольной формы

Назначение и принцип: AWG70002A Генератор сигналов произвольной формы

AWG70002A сочетает в себе цифровую подготовку наборов данных и их преобразование в аналоговые выходы для воспроизведения произвольных форм волн на испытательных стендах и в лабораторных установках, при этом устройство позволяет моделировать как сложные временные, так и спектральные профили.

Устройство применяют для формирования входных сигналов при проверке и поверке измерительных приборов. Производителем является Tektronix, а дополнительные материалы и сопоставления оборудования можно найти в разделе генераторы сигналов.

Синтез форм осуществляется загрузкой дискретных наборов с последующей цифро-аналоговой конвертацией, при этом оператор получает инструменты для настройки амплитуды, смещения и временных характеристик выходных сигналов.

Функциональные опции

Набор функций предусматривает загрузку произвольных записей, формирование последовательностей и синхронизацию нескольких выходов, при этом реализованы маркеры и пользовательские триггеры для встраивания генератора в сложные тестовые схемы.

Доступны возможности модуляции, детализированного триггеринга и локального хранения шаблонов. При эксплуатации допускается дискретизация форм волны с точностью до требуемого разрешения.

Сферы использования

На практике AWG70002A применяют при испытаниях радиочастотных модулей и цифровых передатчиков/приемников, при этом прибор воспроизводит реальные сценарии входных воздействий для оценки параметров систем.

При калибровке измерительных трактов используют загружаемые наборы волн и последовательности для проверки линейности и динамических характеристик, что включает стандартные процедуры поверки.

При подборе конфигурации целесообразно учитывать вопросы дискретности форм, самокалибровки и наличия необходимых интерфейсных решений (например, RS-232C) для интеграции в существующие измерительные комплексы.

Техническое описание и особенности AWG70002A

Прибор серии AWG70000 оснащён высокой частотой дискретизации и расширенной памятью для хранения форм волн, что обеспечивает точную репродукцию сложных сигналов. Это делает его применимым в задачах разработки, испытаний и верификации компонентов и систем.

Модель реализует частоту дискретизации 50 Гвыб/с и 10-битное вертикальное разрешение, при этом устройство поддерживает прямую генерацию сигналов с несущей до 18 ГГц или формирование синфазных и квадратурных составляющих модулирующего сигнала.

Библиотека программного обеспечения для линейки AWG обеспечивает быстрое формирование сигналов, добавление джиттера и предыскажений для коррекции амплитудной ошибки вектора, а также эмуляцию реальных условий распространения сложных сигналов. Плагины легко интегрируются в пользовательский интерфейс и запускаются с ПК, что упрощает работу вне лабораторных стен.

Устройство готово к работе сразу после распаковки, что снижает время подготовки к тестам, а блок синхронизации позволяет объединять несколько приборов для масштабируемых экспериментов. Настройка синхронного режима выполнена с сохранением простоты управления, что высвобождает ресурсы для основных исследовательских задач.

Генераторы серии AWG7000 могут устанавливаться в стойку и подвергались полевым испытаниям; они применимы в ситуациях с удалённым управлением, при модернизации действующих систем или при обновлении стоек контрольно-измерительных приборов. Высокая производительность в сочетании с инструментами калибровки делает их пригодными для задач, где критичны точность и стабильность параметров.

Комплектация генератора сигналов AWG70002A:

• Генератор сигналов произвольной формы AWG70002A 225

Технические характеристики генератора сигналов AWG70002A:
