Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13670
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
19 000₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-131/1М

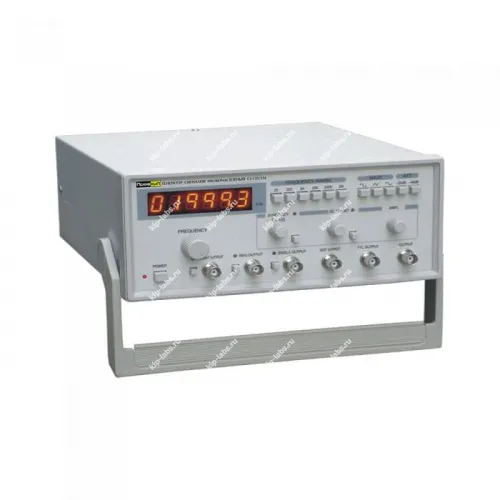

Описание модели: Генератор сигналов низкочастотный ПрофКИП Г3-131/1М
Генератор сигналов низкочастотный ПрофКИП Г3-131/1М применяется для получения базовых низкочастотных сигналов в измерительных и сервисных стендах, при этом прибор используют при проверке и наладке аппаратуры и датчиков.
Устройство формирует синусоидальные, прямоугольные и пилообразные сигналы. Также прибор прост в управлении; в каталоге доступны схожие по назначению решения - генераторы сигналов.
При необходимости прибор может работать с дискретными выходами и поддерживать стандартные интерфейсы управления, что позволяет интегрировать генератор в состав существующих автоматизированных стендов.
Преимущества
Небольшие габариты и удобная в освоении панель управления снижают занимаемую площадь и ускоряют подготовку к измерениям, тем самым уменьшая время на пусконаладочные операции.
- Небольшие габариты корпуса
- Интуитивная панель управления
- Генерация базовых форм сигнала
- Применим в поверочных и сервисных операциях
- Конструкция, рассчитанная на надёжную эксплуатацию
Область применения
Генератор используют в лабораториях, сервисных центрах и учебных аудиториях. Кроме того, прибор задействуют при отладке измерительных цепей и при проверке работы преобразователей сигнала, что позволяет применять его в задачах настройки и контроля.
Описание генератора сигналов низкочастотного ПрофКИП Г3-131/1М:
Генератор сигналов низкочастотный ПрофКИП Г3-131/1М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д.
Генератор сигналов ПрофКИП Г3-131/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. ПрофКИП Г3-131/1М относится к серии бюджетных генераторов сигналов низкой частоты.
Отличительные особенности генератора сигналов ПрофКИП Г3-131/1М:
- Различные формы сигнала: синус, треугольник, квадрат и т.д.;
- Отдельный TTL, 50 Гц синус и сигнальный выход;
- Сдвиг по постоянному току, плавная регулировка симметрии;
- Вход управления частотой напряжением (VCF);
- Встроенный 6-разрядный частотомер;
- Экономичный, бюджетный;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основной выход | |
| Диапазон частот | 0,2 Гц ... 2 МГц |
| Форма сигналов | синус, меандр, треугольник, пилообразный, импульсный и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | ≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом) |
| Ослабление выходного сигнала | 0 дБ /20 дБ /40 дБ /60 дБ |
| Сдвиг по постоянному току | 0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом) |
| Симметрия | 10% … 90% |
| Синусоидальный сигнал | |
| Коэффициент искажения | 20 Гц … 20 кГц ≤ 1% |
| Частотный отклик | 2 Гц … 2 МГц ≤ ±1 дБ |
| Прямоугольный сигнал | |
| Время нарастания и спада | ≤ 30 нс |
| TTL выход | |
| Время нарастания и спада | ≤ 50 нс |
| Нижний уровень | ≤ 0,4 В |
| Верхний уровень | ≥ 3,5 В |
| Импеданс | 100 Ом |
| Вход управления частотой напряжением (VCF) | |
| Входное напряжение | -5 В … 0 В |
| Полное входное сопротивление | 10 кОм ±10% |
| Выход 50 гц | |
| 2 Впик-пик, синхронизация сетью электропитания | |
| Частотомер | |
| Частотный диапазон | 1 Гц … 15 МГц |
| Разрешение | 0,1 Гц /1 Гц |
| Полное входное сопротивление | 10 кОм ±10% |
| Чувствительность | 200 мВ |
| Точность | ≤ 0,1% ±1 знач. |
| Максимально допустимое входное напряжение | 50 Впик-пик |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 250 х 105 х 280 мм |
| Вес | 2,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-131/1М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
