- Производитель: Актаком
- Код товара: 13539
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AWG-4122

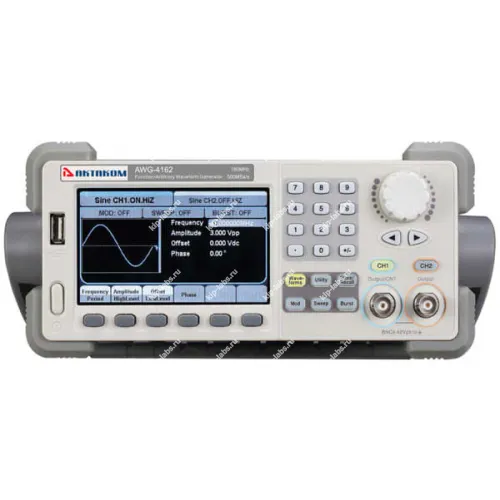

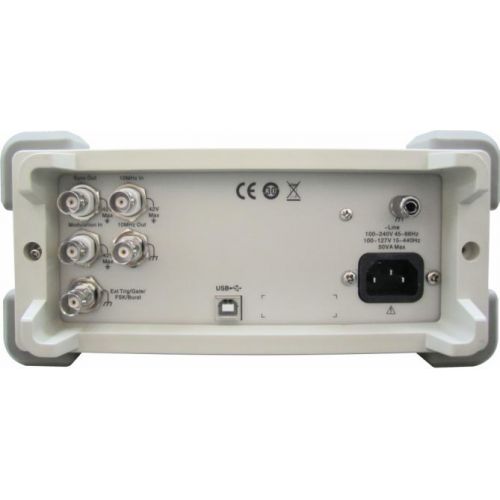

Описание модели: AWG-4122 Генератор сигналов специальной формы
AWG-4122 - генератор сигналов специальной формы, больше не выпускается. Изготовитель - Актаком, изделие классифицируют как генераторы сигналов.
Прибор используют для формирования нестандартных и произвольных огибающих. Кроме того, это применяется при отладке и проверке аналоговых и цифровых трактов в лабораторных условиях.
При необходимости принимают во внимание требования к дискретности сигнала и варианты интеграции с внешними средствами управления, что учитывают при выборе методики тестирования.
Дискретность сигналов может влиять на точность воспроизведения. При необходимости этот нюанс проверяют заранее.
Преимущества
- Генерирует произвольные формы сигналов для моделирования сложных входных воздействий.
- Облегчает интеграцию в лабораторные стенды и испытательные комплексы благодаря стандартным интерфейсам управления.
- Применим при верификации и при калибровке измерительных каналов.
Область применения
- Научно-исследовательские и опытно-конструкторские работы с электронными устройствами.
- Поверка и испытания приёмных приборов и аппаратуры обработки сигналов.
- Учебные и демонстрационные стенды в образовательных учреждениях.
Комплект поставки:
- Генератор сигналов
- Шнур питания
- Руководство по эксплуатации
Дополнительная комплектация:
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
- Программное обеспечение AWGM AWG Manager Программное обеспечение
Описание генератора сигналов специальной формы AWG-4122:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…120 МГц (синус). Дискретизация 500 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1). Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 261 х 105 х 344 мм. Вес 2,8 кг
Отличительные особенности:
- Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала.
- Полоса - 1мкГц…120 МГц (синус).
- Дискретизация 500 Мвыб/сек.
- Разрешение по вертикали: 14 бит.
- Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1).
- Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ.
- Режим качания частоты.
- Режим пачек импульсов.
- Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272).
- Интерфейс USB-host, USB -device.
- Встроенный частотомер до 200МГц
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 120 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 39 типов специальной формы | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 120 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 40 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 30 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 3 МГц | ||||
| белый шум (Гаусс) | полоса 100 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 30 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
| Синусоидальный сигнал | |||||
| Коэффициент гармоник | |||||
| DC-1 МГц | <-54 дБн | ||||
| 1 МГц - 10 МГц | <-46 дБн | ||||
| 10 МГц - 100 МГц | <-36 дБн | ||||
| 100 МГц - 160 МГц | <-30 дБн | ||||
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) | ||||
| Фазовый шум | -116 дБн/Гц @ 100 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада | < 8 нс | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф.заполнения | 1 мГц ~ <10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| 40 мГц ~ 50 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||||
| Джиттер | 100 пс (типичное, СКЗ) | ||||
| Треугольный сигнал | |||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥12 нс | ||||
| Период | 25 нс ~ 1 000 000 с | ||||
| Коэффициент заполнения | 0,0001%~99,9999% | ||||
| Время нарастания/спада | 6 нс ~ 6 с, 100 пс разрешение | ||||
| Выброс | < 3% | ||||
| Джиттер | <100 пс (типичное, СКЗ) | ||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К (СН1) / 512 К (CH2) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания/спада | < 10 нс (типичное) | ||||
| Джиттер (СКЗ) | < 2 нс | ||||
Основные характеристики:
| Параметр | Значение | |
|---|---|---|
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | |
| Питание | 100~240 В АСскз，45~66 Гц, CATII | |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 261 х 105 х 344 мм | |
| Вес | 2,8 кг, вес в упаковочной таре 3,8 кг | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
