Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13673
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-128М

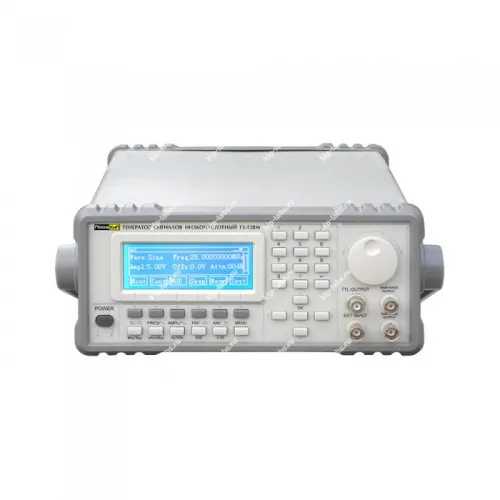

Кратко о модели: Генератор сигналов низкочастотный ПрофКИП Г3-128М
Генератор сигналов низкочастотный ПрофКИП Г3-128М предназначен для создания низкочастотных электрических сигналов разнообразной формы. Устройство используют при наладке и контроле измерительных цепей, при этом для его эксплуатации не требуется длительная подготовка персонала.
ПрофКИП - производитель прибора, и изделие отнесено к ряду генераторы сигналов, при этом требования к интерфейсам и вопросам самокалибровки зависят от конкретных условий применения.
Продукция снята с серийного производства. При планировании закупок учитывайте отсутствие текущего серийного выпуска.
В ряде задач уместна дискретность настройки, при этом вопросы самокалибровки и вариантов интерфейсов уточняются отдельно.
Ключевые особенности
- Формирование низкочастотных сигналов различной формы
- Регулируемый уровень выходного сигмаила для согласования с измерительной аппаратурой
- Простая панель управления и интуитивно понятная схема настройки
- Компактный корпус, удобный при размещении на стенде или в лабораторном столе
- Подходит для ручной эксплуатации и для включения в автоматические стенды
Где применяется
- На лабораторных стендах для проведения испытаний и калибровки измерительной техники
- В сервисных мастерских и ремонтных центрах при проверке электронной аппаратуры
- В учебных аудиториях и практических лабораториях для демонстраций и занятий
- На промышленных участках при настройке и проверке измерительных цепей
Техническое описание генератора сигналов низкочастотного ПрофКИП Г3-128М:
Генератор сигналов низкочастотный ПрофКИП Г3-128М представляет собой прибор с полным набором функций, выполненный на основе технологии прямого цифрового синтеза (DDS). Устройство оснащено читаемым ЖК-дисплеем, что упрощает визуальную настройку и контроль параметров.
ПрофКИП Г3-128М формирует сигналы высокого качества с хорошей точностью и стабильностью, при этом доступны синусоидальные и прямоугольные формы в диапазоне от 1 мкГц до 5 МГц.
Прибор имеет полный набор режимов синхронизации, включая внешний и внутренний источники синхронизации, а также режимы ожидания и готовности.
Отличительные особенности генератора сигналов ПрофКИП Г3-128М:
- Диапазон частот: 1 мкГц … 5 МГц;
- Формирование сигнала методом прямого синтеза (DDS);
- Разрешение по вертикали 10 бит;
- Память формы сигнала: 4096 точек;
- Высокая точность установки коэффициента заполнения;
- Режимы модуляции: АМ, ФМ, ЧМ, ИМ;
- Высокая точность и разрешающая способность установки FM сигналов;
- Плавная регулировка фазы в сигналах с высокочастотным заполнением;
- Раздельная установка частот старта и остановки в режиме качания частоты;
- Произвольная установка режима AM-модуляции: 1% … 120%;
- 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы);
- Встроенный частотомер до 100 МГц;
- Яркий информативный ЖК-дисплей;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основной выход | |
| Диапазон частот | 1 мкГц … 5 МГц |
| Форма сигналов | синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Модуляция | одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK) |
| Память формы сигнала | 6 точек … 4096 точек |
| Разрешение по вертикали | 10 бит |
| Частота выборки | 150 Мвыб/с |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Неравномерность АЧХ | ±5% |
| Разрешение по амплитуде | 10 В |
| Диапазон смещения | -5 В … +5 В |
| Разрешение смещения | 10 мВ |
| Глубина амплитудной модуляции (AM) | 0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Девиация частоты (FM) | 100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Диапазон фазовой модуляции (PM) | 0° … 360,0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Фазовое разрешение | 1° |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по частоте | 1 мкГц |
| Импеданс | 50 Ом ±10% |
| Субвыход (SUB WAVE UOTPUT) | |
| Диапазон частот | 0 кГц … 200 кГц |
| Импеданс | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Форма сигналов | синус, меандр, треугольник |
| Разрешение по частоте | 10 МГц |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по амплитуде | 100 мВ |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Синусоидальная волна | |
| Коэффициент искажения | ≤ 0,3% (20 Гц … 20 кГц) |
| Меандр | |
| Время нарастания и спада | ≤ 20 нс |
| Скважность | 1% … 99% |
| Свипирование | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Цикл свипирования | 10 мс … 50 с |
| Произвольная форма | |
| Диапазон частот | 1 мкГц … 1 МГц |
| Длина волны | 6 точек … 1024 точки |
| Разрешение по вертикали | 10 бит |
| Частотомер | |
| Диапазон частот | 1 Гц … 100 МГц |
| Разрешение | 10 бит |
| Диапазон входного напряжения | 100 мВ … 20 В |
| Счетчик импульсов | |
| Частота | 50 МГц |
| Стабильность | ±1 х 10-6/ день |
| Количество импульсов | ≤ 4,29 х 10-9 управление ручное или внешним стробимпульсом |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-128М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
