Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13608
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-112/1М

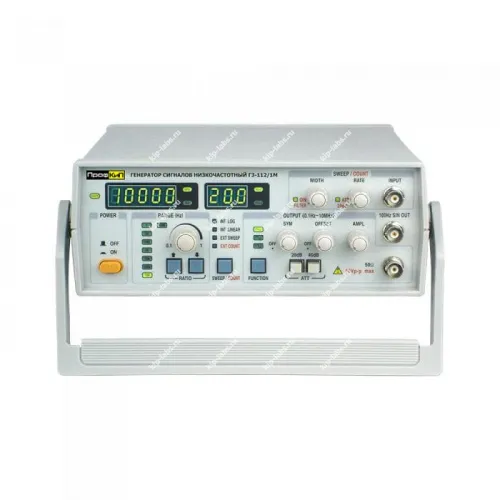

Назначение и принцип: Генератор сигналов низкочастотный ПрофКИП Г3-112/1М
Генератор сигналов низкочастотный ПрофКИП Г3-112/1М предназначен для формирования опорных низкочастотных сигналов. Устройство также применяется для задания их параметров и при поверке электронных измерительных цепей.
Устройство внедряют в процессы тестирования и наладки, что позволяет применять его совместно с оборудованием из раздела генераторы сигналов.
Производитель прекратил выпуск данной модели, при этом для уточнения поставок и сервисной поддержки обращайтесь к представителю ПрофКИП.
При эксплуатации рекомендуется учитывать дискретность формирования сигналов. Это нейтральная техническая ремарка и не является утверждением о наличии дополнительных функций.
При необходимости также принимают во внимание вопросы самокалибровки и интерфейсов обмена данными, что следует рассматривать как общее техническое замечание.
Функциональные опции
- Формирование тестовых низкочастотных сигналов с заданием основных параметров.
- Регулирование характеристик сигнала в ходе наладки и в процессе калибровки.
- Встраивание в процедуры поверки измерительных средств и в другие тестовые постановки.
Сферы использования
- Проведение поверки и калибровки средств измерений; прибор применяют для задания эталонных сигналов.
- Испытания и наладка электронных схем и систем.
- Использование в учебных и исследовательских лабораториях для демонстраций и отработки измерительных методик.
Описание генератора сигналов низкочастотного ПрофКИП Г3-112/1М:
Генератор сигналов низкочастотный ПрофКИП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Генератор сигналов ПрофКИП Г3-112/1М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.
Отличительные особенности генератора сигналов ПрофКИП Г3-112/1М:
- Частотный диапазон: 0,1 Гц … 10 МГц;
- Различные формы сигнала: синусоида, меандр, треугольник и др.;
- Импульсная и частотная модуляция;
- Плавно регулируемое смещение постоянной составляющей;
- Защита выхода;
- Встроенный частотомер;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основной выход | |
| Диапазон частот | 0,1 Гц … 10 МГц |
| Форма сигналов | синусоида, меандр, треугольник и т.д. |
| Выходное сопротивление | 50 Ом |
| Амплитуда выходного сигнала | 10 Впик-пик (50 Ом) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Симметрия | 20% … 80% или 50% |
| Синусоидальный сигнал | |
| Коэффициент искажения | ≤ 1% |
| Прямоугольный сигнал | |
| Время нарастания и спада | < 25 нс |
| TTL выход | |
| Время нарастания и спада | ≤ 1 мкс |
| Нижний уровень | ≤ 0,4 В |
| Верхний уровень | ≤ 3,5 В |
| Импеданс | 600 Ом |
| Частотомер | |
| Частотный диапазон | 0,1 Гц … 50 МГц |
| Полное входное сопротивление | ≥ 1 МОм |
| Чувствительность | 100 мВ |
| Разрешение | 0,1 Гц /1 Гц /10 Гц /100 Гц |
| Точность | ≤ 0,003% ±1 знач. |
| Максимально допустимое напряжение на входе | ≥ 1 МОм |
| Входное затухание | 0 дБ /20 дБ |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 230 х 80 х 210 мм |
| Вес | 1,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-112/1М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
