- Производитель: Рип-Импульс
- Код товара: 13720
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
219 069₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Г4-194

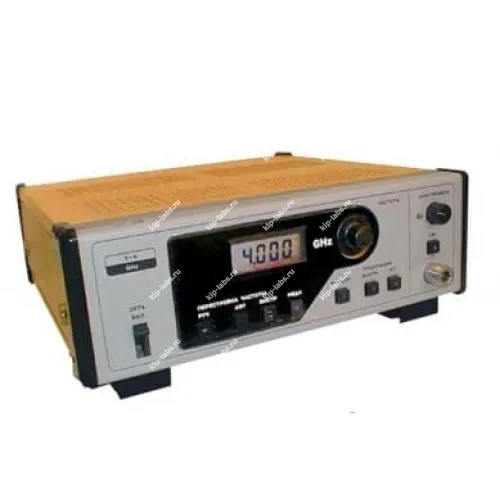

Описание модели: Г4-194 - Генератор сигналов высокочастотный
Г4-194 используют для настройки, регулирования и проверки радиотехнической СВЧ-аппаратуры; при этом прибор производится Рип-Импульс и предназначен для применения как в самостоятельном режиме, так и в составе измерительных комплексов.
Генератор может работать под внешним управлением частоты СВЧ-сигнала и применяться в роли гетеродина. Модель включена в линейку генераторы сигналов и также используется в качестве свип-генератора при панорамных измерениях; в комплект поставки входят фильтры для понижения уровня гармоник и направленный ответвитель для подключения внешнего частотомера.
При необходимости допускается использование прибора в составе автоматизированных систем, при этом следует учитывать дискретность настроек и особенности подключения внешних устройств.
Преимущества
- Простая конструкция источника СВЧ-сигнала, при этом обеспечивающая необходимую функциональность.
- Способность работать в жёстких условиях эксплуатации; выходной тракт поставляется некалиброванным.
Область применения
Г4-194 предназначен для регулировки, настройки и испытаний радиотехнической СВЧ-аппаратуры, тем самым используется при поверке и наладке оборудования. Также прибор применяют в измерительных системах в качестве гетеродина и при панорамных измерениях в роли свип-генератора.
Комплект поставки:
- Генератор Г4-194 - 1 шт.;
- Руководство по эксплуатации.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Общие данные | |
| Диапазон частот | 2 - 8,3 ГГц |
| Уровень выходного сигнала | 10 мВт |
| Диапазон регулирования уровня выходной мощности | 23 дБ |
| Перестройка частоты | ручная, автоматическая периодическая во всём диапазоне, дистанционная (внешним управляющим напряжением 0-10 В произвольной формы) |
| Основная погрешность установки частоты | +-1 % |
| Нестабильность частоты через 30 минут после включения или через 15 минут после перестройки на другую частоту за 15 минут | не более +-5x10-4 |
| Гармонические составляющие выходного сигнала | Не более -12 дБ (собственные); Не более -30 дБ (с фильтром из комплекта) |
| Амплитудная ИМ с ослаблением сигнала в паузе между импульсами не менее 20 дБ | внутренняя меандром: 1000+-1 Гц;внешняя импульсами с частотой следования 0,1-200 кГц и длительностью 1-500 мкс |
| Внешняя ЧМ | девиация частоты выходного СВЧ-сигнала: 40 МГц;диапазон модулирующих частот: 0-250 кГц |
| Питание | 220+-22 В, 50+-1 Гц или 115+-5,75 В; 220+-11 В; 400+28-12 |
| Потребляемая мощность | 30 В А |
| Габариты | 300х115х312 мм |
| Масса | 6 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 13309-92 |
| Производитель | Рип-Импульс |
| Страна производитель | Россия |
