Генератор PXI 5300

Назначение и принцип: Генератор PXI 5300

PXI 5300 представляет собой модульный генератор сигналов произвольной формы, предназначенный для установки в шасси PXI; при этом обмен данными осуществляется по шине PCI с использованием прямого цифрового синтеза.

Аппарат рассчитан на работу с различными методами модуляции и встроенными формами волн. На практике это позволяет включать устройство в состав сложных измерительных стендов. Для создания и редактирования произвольных сигналов применяется программное обеспечение ArbConnection, разработчиком которого является TABOR, при этом прибор естественно сочетается с решениями из группы генераторы сигналов. Наличие дискретных режимов и опций самокалибровки может оказаться полезно при интеграции.

Функциональные опции

В работе прибор предоставляет набор базовых и расширенных режимов формирования, что позволяет детально настраивать последовательности воспроизведения и циклы повторения. При этом поддерживается объединение модулей в многоканальные конфигурации и сегментное формирование с возможностью группировки сегментов.

Сферы использования

При эксплуатации PXI 5300 применяют для испытаний радиоэлектронных устройств, а также для настройки и верификации модулей связи. Его часто интегрируют в автоматизированные тестовые комплексы и лабораторные стенды. Поддержка стандартных интерфейсов, например RS-232C, может быть востребована при подключении к периферии.

Описание генератора PXI 5300:

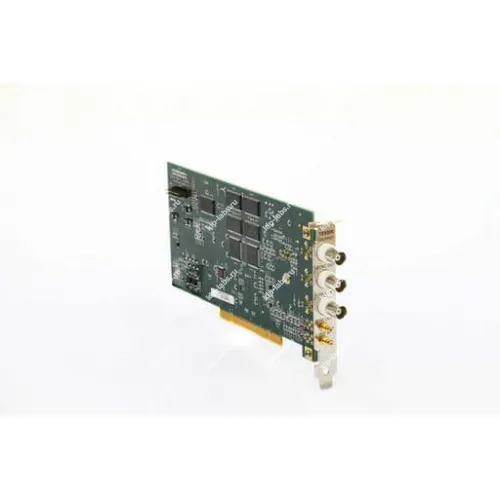

Модульный генератор сигналов произвольной формы. Интерфейс: PCI. Прямой цифровой синтез (DDS). Диапазон частот: 100 мкГц ... 100 МГц (синус); 100 мкГц ... 62,5 МГц (прямоуг). Выходной уровень: 100 мВ - 10 Впик-пик (50 Ом). Разрядность ЦАП: 16 бит. Частота дискретизации: 250 МГц. Длина памяти для формирования сигнала 2 МБ; режим формирования сигнала СПФ из различных сегментов (1… 4096) с возможностью циклического повторения сегмента и объединения сегментов в группы (10 групп).

Виды модуляции: АМ, ЧМ, ЧМн, АМн, ФМн и ГКЧ. Встроенные сигналы: синус, прямоугольник, треугольник, шум, пила, импульс, sin(x)/x, экспонента, DC. Возможность объединения нескольких генераторов в многоканальную систему. Программное обеспечение для создания сигналов произвольной формы ArbConnection.
