Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Тетрон
- Код товара: 13481
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
31 600₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 107958

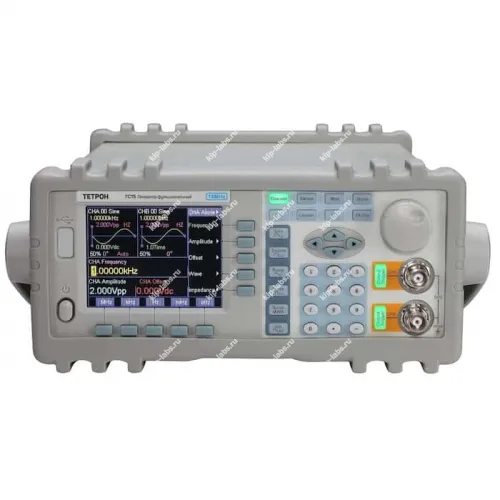

Кратко о модели: ТЕТРОН-ГС15 Генератор сигналов произвольной формы 15 МГц
Прибор ТЕТРОН-ГС15 представляет собой лабораторный двухканальный DDS‑генератор произвольных форм сигналов с рабочей частотой 15 МГц, при этом данную модель выпускает производитель Тетрон.
Устройство применяется для формирования и исследования сигналов в тестовых и сервисных задачах. Это устройство логично рассматривать рядом с прочими инструментами в группе генераторы сигналов.
Такие приборы уместны там, где важна дискретность настройки и возможность быстрой смены конфигураций; при необходимости обеспечивается интеграция в рабочие установки через стандартные интерфейсы.
Ключевые особенности
Генератор оборудован двухканальной схемой и использует метод прямого цифрового синтеза, что позволяет получать стабильные синусоиды и произвольные формы с тонкой проработкой параметров. Встроенная память и цветной ЖК‑дисплей упрощают управление и быстрый вызов настроек, тем самым ускоряя работу в лабораторных сценариях.
Где применяется
Благодаря этому прибор используется в разработке, наладке и проверке радиоэлектронных модулей и измерительных установок. За счёт высокой точности установки амплитуды и частоты устройство подходит для экспериментальной и сервисной диагностики.
- Прямой цифровой синтез, модуляция FM, FSK, ASK, PSK.
- В генераторе 32 предустановленные формы сигналов и 8 пользовательских.
- Может сохранять и записывать 40 установок с последующим быстром вызовом из памяти устройства.
- Высокая стабильность и точность установки, амплитуда сигнала от 2мВ.
- Удобное цифровое управление, цветной ЖК-дисплей.
- Защита от перегрузки по току, напряжению, короткого замыкания и неправильного подключения.
- В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
Технические характеристики ТЕТРОН-ГС15:
| Параметры | Значеия |
|---|---|
| Количество каналов | 2 |
| Частота | 15 МГц |
| Формы сигнала | 32 предустановленных типа, 8 пользовательских настроек |
| Частота дискретизации | 100 Мв/с |
| Вертикальное разрешение | 8 бит |
| Время нарастания и спада (меандр) | =<35 нс |
| Коэффициент заполнения | 1% - 99% |
| Разрешение | 1мкГц |
| Погрешность частоты | +/-(5×10(-5)) |
| Амплитуда | 2mVpp - 20Vpp (1мкГц - 10МГц); 2mVpp - 15Vpp (10МГц - 15МГц); 2mVpp - 8Vpp (15МГц - 20МГц) |
| Разрешение (амплитуда) | 2mVpp (< 2Vpp), 20mVpp (> 2Vpp) |
| Погрешность (амплитуда) | +/-(1% + 2mV rms) |
| Импеданс | 50 Ом |
| Модуляция | FM, FSK, ASK, PSK |
| Burst, выход TTL, частотомер для внешнего сигнала до 200МГц | |
| Дисплей | ЖК, цветной 320х240 |
| Интерфейс | RS-232 |
| Питание | 220/110В (+/-10%), 50Гц (+/-5%) |
| Условия эксплуатации | температура 0C - 40C, влажность до 80% |
| Габаритные размеры | 415х295х195 мм |
| Масса | 3,5 кг |
Комплектация:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов ТЕТРОН-ГС15 | 1 шт. |
| 2 | Кабель соединительный BNC-«крокодил» | 1 шт. |
| 3 | Кабель соединительный BNC-BNC | 1 шт. |
| 4 | Кабель интерфейсный RS232 | 1 шт. |
| 5 | Кабель сетевого питания | 1 шт. |
| 6 | Паспорт изделия с отметкой ОТК | 1 шт. |
| 7 | Сертификат о калибровке | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Тетрон |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
