Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 13538
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AWG-4163

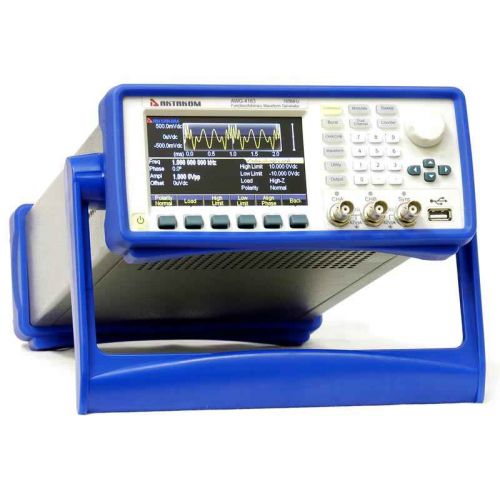

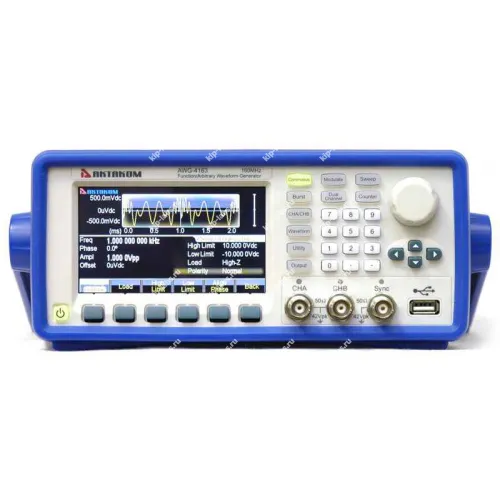

Назначение и принцип: AWG-4163 Генератор сигналов специальной формы
Генератор AWG-4163 предназначен для формирования специальных сигналов при проведении испытаний и имитационных задач, что позволяет воспроизводить сложные временные и спектральные характеристики при проверке отдельных модулей и узлов.
Модель выпускает Актаком, поэтому устройство легко включается в лабораторные стенды и автоматизированные испытательные комплексы. По своей функциональности прибор относится к классу генераторы сигналов.
Устройство предлагает разнообразные режимы задания произвольных форм и точную подстройку амплитуды, при этом управление осуществляется через стандартные интерфейсы и сопутствующее программное обеспечение.
При эксплуатации дискретность шага частоты обеспечивает тонкую настройку параметров. При калибровке предусмотрены встроенные процедуры самопроверки и контроля параметров, что упрощает поддержание корректных рабочих характеристик.
Функциональные опции
- Генерация произвольных временных форм с возможностью задания опорных точек по амплитуде и времени;
- Регулирование амплитуды и смещения выходного сигнала для согласования с входными требованиями тестируемых устройств;
- Тонкая настройка временных и частотных параметров с шагом, пригодным для задач испытаний;
- Несколько режимов синтеза - поддерживаются как повторяемые, так и одноразовые последовательности;
- Интеграция в автоматические стенды через стандартные интерфейсы управления;
- Встроенные средства самодиагностики и проверки конфигурации перед началом измерений.
Сферы использования
- НИОКР и опытно-конструкторские лаборатории для проверки и верификации алгоритмов обработки сигналов;
- Производственные испытательные комплексы при контроле параметров выпускаемых изделий;
- Сервисные центры и мастерские для диагностики и ремонта электронных модулей;
- Учебные лаборатории при выполнении практических работ по генерации и анализу сигналов.
Описание генератора сигналов специальной формы AWG-4122:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…120 МГц (синус). Дискретизация 500 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1). Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 261 х 105 х 344 мм. Вес 2,8 кг
Отличительные особенности:
- Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала.
- Полоса - 1мкГц…120 МГц (синус).
- Дискретизация 500 Мвыб/сек.
- Разрешение по вертикали: 14 бит.
- Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1).
- Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ.
- Режим качания частоты.
- Режим пачек импульсов.
- Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272).
- Интерфейс USB-host, USB -device.
- Встроенный частотомер до 200МГц
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 160 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 150 типов специальной формы | ||||
| Генерация гармоник | 2...50 | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 60 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 60 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 5 МГц | ||||
| Встроенные формы | Количество точек участвующих в формировании сигнала | 16 384 | |||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Разрешение по частоте | 1 мкГц, 12 разрядов | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
| Синусоидальный сигнал | |||||
| Коэффициент гармоник | <-60 дБн (DC-10 МГц) <-55 дБн (10 МГц - 80 МГц) <-50 дБн (80 МГц - 100 МГц) <-45 дБн (≥120 МГц) | ||||
| Общие гармонические искажения | <0.1% | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада | ≤ 8 нс | ||||
| Выброс | ≤ 5 % | ||||
| Коэф.заполнения | 0,1% ~ 99,9% (мин. длительность 10 нс) | ||||
| Треугольный сигнал | |||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность | 10 нс ~ 99999 с | ||||
| Время нарастания/спада | ≥ 8 нс | ||||
| Пользовательская (произвольная) форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | от 6 до 1 М точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Максимальная частота дискретизации | 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек | ||||
Основные характеристики:
| Параметр | Значение | |
|---|---|---|
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | |
| Питание | 100~240 В АСскз，45~65 Гц | |

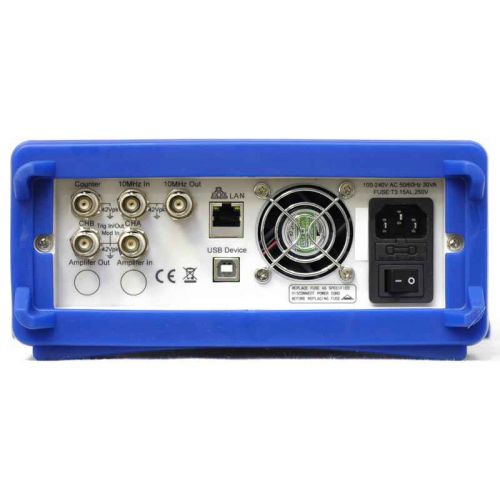

| Интерфейс | USB устройство, USB host, LAN | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 322 х 256 х 102 мм | |
| Вес | 3 кг | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
