Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 13339
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
760 900₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: FCA3120
Свидетельство СИ FCA3000, MCA3000.pdf
Описание типа FCA3000, MCA3000.pdf
Назначение и принцип: FCA3120 Частотомер
FCA3120 применяют для контроля частоты и периода периодических электрических сигналов в лабораторных условиях и на производственных объектах; при этом производителем является Tektronix, а прибор относится к классу частотомеров.
Измерения выполняются методом подсчёта импульсов с последующим анализом временных интервалов. Такое разделение операций обеспечивает корректную фиксацию как стабильных, так и модулированных сигналов.
Интерфейсы передачи данных и режимы регистрации ориентированы на интеграцию с автоматизированными системами, что позволяет экспортировать результаты в прикладное ПО для дальнейшего анализа; при эксплуатации полезна дискретность регистрации показаний для отслеживания динамики параметров во времени.
Функциональные опции
- Определение частоты
- Измерение периода
- Подсчёт импульсов
- Оценка соотношения сигналов
- Режим гейтинга и внешняя опорная синхронизация
- Захват результатов и их экспорт для внешней обработки
Сферы использования
- На практике - применение в научных исследованиях и при разработке радиоэлектронной аппаратуры.
- В работе технологических линий и при оперативном контроле параметров сигналов на производстве.
- При эксплуатации в телекоммуникационных системах для проверки частотной составляющей каналов.
- В учебных заведениях и испытательных лабораториях при обучении и поверке измерительных цепей.
Комплектация частотомера FCA3120
- Частотомер FCA3120
- Кабель питания
- Краткое руководство по эксплуатации
- Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
- Диск CD: базовая версия ПО LabVIEW SignalExpress
Описание частотомера FCA3120

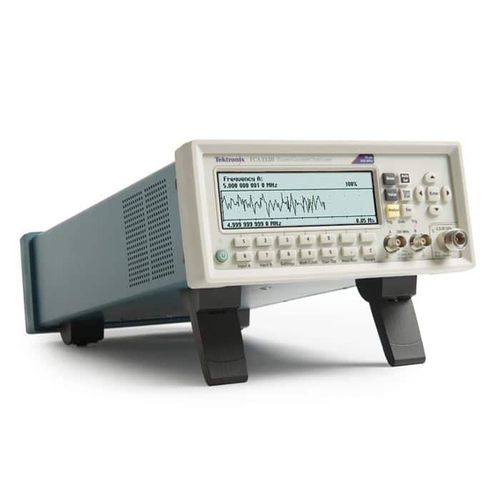

Частотомер Tektronix FCA3120 объединяет в одном приборе функции частотомера и таймера, что позволяет применять его как универсальное средство для регистрации частотных и временных параметров.
Для обеспечения корректных результатов прибор использует методики, минимизирующие мёртвое время и обеспечивающие непрерывную отметку времени событий запуска. Это особенно важно при измерениях, где требуется фиксировать каждый отдельный цикл; серия FCA3120 реализует такой подход через интерфейсы USB и GPIB с возможностью необработанной отметки времени.
Дисплей серии FCA предоставляет возможность одновременно наблюдать несколько параметров, снятых с одного соединения. При этом для анализа качества сигнала доступны тренд
Теxнические xарактеристики частотомера FCA3120
| Параметр | Значения |
|---|---|
| Измерение частоты | |
| Режим | Нормальный, с подтверждением приема |
Частотный диапазон |
|
| Разрешение | 12 цифр за период измерения 1с (норма) 11 цифр в 1 с (с подтверждением приема) |
| Дополнительные параметры | Vmax, Vmin, Vp-p |
| Выброс частоты (Burst) A, B | |
| Функции | Частота в выбросе (в Гц), частота следования импульсов PRF (в Гц) |
| Диапазон | Вход A, B. См. характеристики частоты |
| Минимальная продолжительность выброса | менее 40 нс |
| Минимальное количество импульсов в выбросе | Вход A, B: 3 (6 при частоте свыше 160 МГц) |
| Диапазон PRF (частота следования импульсов) | 0,5 Гц...1 МГц |
| Диапазон задержки включения | 10 нс...2 с , при разрешении 10 нс |
| Дополнительные параметры | PRF |
| Измерение периода | |
| Режим | Одиночный, усреднение, с подтверждением приема |
| Диапазон Вход А, В | 3,3 нс...1000 с (одиночный, усреднение) |
| Разрешение | 50 пс (одиночный), 12 разрядов/с (среднее) |
| Дополнительные параметры | Vmax, Vmin, Vp-p |
| Входы A и B | |
| Диапазон частот | DC: 0...300 МГц AC: 10 Гц...300 МГц |
| Импеданс | 1 МОм/20 пФ или 50 Ом (КСВН<2:1) |
| Запуск | положительный или отрицательный фронт |
| Максимальная рассинхронизация канала | 500 пс |
| Чувствительность | 15 мВ (DC...200 МГц) 25 мВ (200...300 МГц) |
| Ослабление | х1, х10 |
| Динамический диапазон | 30 мВп-п...10 Вп-п в диапазоне ±5 В |
| Уровень срабатывания (показания на дисплее) | Разрешение: 1 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта) |
| Автоматический режим гистерезиса | Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала |
| Аналоговый ФНЧ | Номинал 100 кГц, RC-типа |
| Цифровой ФНЧ | Частота среза 1 Гц ... 50 МГц |
| Максимальное неразрушающее напряжение | 1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз |

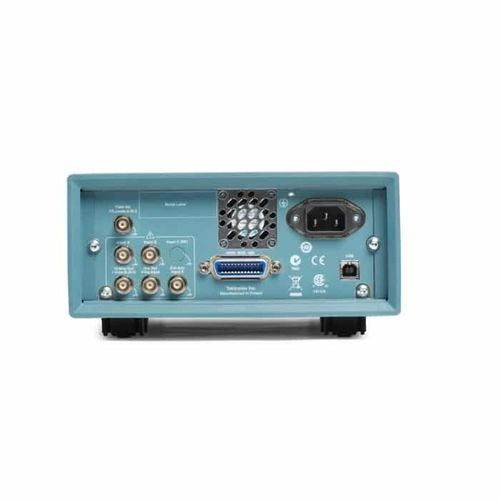

| Входы и выходы на задней панели | |
| Тип разъема | BNC |
| Импульсный выходной сигнал | программируется с помощью передних портов GPIB/USB Режим: Pulse Out, Gate Open, Alarm Out Период: 20 нс...2 с, с шагом 10 нс Ширина импульса: 10 нс...2 с, с шагом 10 нс Выход: уровни TTL на нагрузку 50 Ом, передний фронт - 2нс |
| Вход блокировки (блокировка/разблокировка) всех функций измерений | Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц |
| Общие характеристики | |
| Напряжение питания | 90...265 В, 45...440 Гц |
| Потребляемая мощность | < 40 Вт |
| Рабочая температура | 0 С ... 50 С |
| Влажность | 5...95% (10...30 С) 5...75% (30...40 С) 5...45% (40...50 С) |
| Габаритные размеры (В х Ш х Г) | 90х210х395 мм |
| Масса | 2,7 кг (нетто) 3,5 кг (брутто) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 51532-12 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
