Хит
- Производитель: АКИП
- Код товара: 13407
- Доступность: В наличии
-
242080₽
- С учетом НДС 242080₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: АКИП-5103

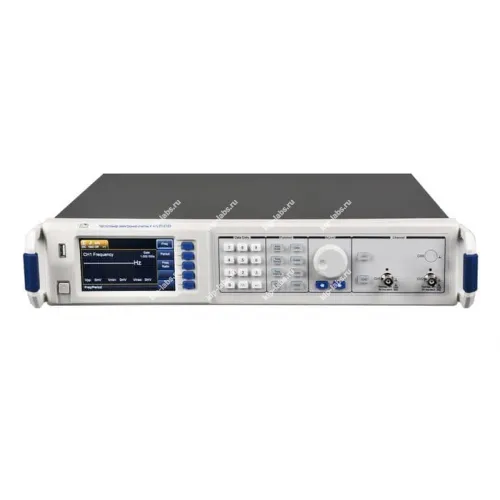

Описание электронно-счётного частотомера АКИП-5103
Частотомер электронно-счётный АКИП-5103 предназначен для измерения частоты, периода, временных интервалов, отношения частот, длительности и фазового сдвига между сигналами, скважности (коэффициента заполнения), а также способен производить счет импульсов.
Отличительные особенности:
- Число каналов: 2 изм. входа до 200 МГц (Канал 1/ Канал 2);
- Диапазон измерений: 1 мГц … до 3/ 6,5/ 12,4/ 16/ 20 ГГц (в зависимости от опции Канал 3);
- Измерение частоты, периода, временных интервалов, отношения частот, длительности и фазового сдвига между сигналами, скважности (коэффициент заполнения), счет импульсов;
- Разрешение при измерении временных интервалов: 25 пс;
- Погрешность ОГ: +/- 1х10-7 (опция +/- 5х10-8);
- Статистика для частотных измерений: среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана;
- Построение графиков статистки (тренд, гистограмма);
- Автоматический допусковый контроль для частотных измерений (верхний/нижний порог - 2 режима индикации);
- Измерение входного напряжения: пик-пик/ макс/ мин (пост.);
- Разрешение: 11 разрядов (время счета 1 с);
- Внутренняя память: 50 различных профилей настроек (запись/ вызов);
- Вход внешнего ОГ (5 / 10 МГц; автовыбор), выход ОГ (10 МГц); Фильтр НЧ, входной аттенюатор (10х);
- Интерфейсы (стандартно): LAN, RS-232, GPIB; Форм-фактор корпуса 2U;
- Цветной графический TFT-дисплей (диагональ 11 см).
Технические характеристики АКИП-5103
| Параметр | Значения | ||||||
|---|---|---|---|---|---|---|---|
| Канал 1 | |||||||
| Диапазон частот | 1 мГц … 200 МГц (максимальное разрешение 1 мкГц) | ||||||
| Канал 2 | |||||||
| Диапазон частот | 1 мГц … 200 МГц (максимальное разрешение 1 мкГц) | ||||||
| Параметры входа (Канал 1/ Канал 2) | |||||||
| Динамический диапазон | 50 мВскз … 1 В скз (синусоид.); 150 мВ…4,5 Впик-пик (прямоугольник/ импульс) | ||||||
| Уровень повреждения 50 Ом | 5 Вскз (DC… 200 МГц) | ||||||
| Уровень повреждения 1 МОм | 350 В dc+ас пик. (f =0…3,5 кГц); 350…5В Вскз (линейно убывает в диапазоне f =3,5..100 кГц); 5 Вскз (f более 100 кГц) | ||||||
| Аттенюатор | х1/ х10 (измерение Uвх. и ослабление уровня схемы запуска) | ||||||
| Связь по входу | AC или DC (открытый или закрытый вход) | ||||||
| Импеданс | 1 МОм/ 35 пФ или 50 Ом | ||||||
| Фильтр НЧ | До 100 кГц (-20 дБ для частот более 1 МГц) | ||||||
| Функции измерений (Канал 1/КАНал 2) | |||||||
| Врем. интервалы | 1 нс … 104 с | ||||||
| Период | 5 нс … 1000 с | ||||||
| Разрешение | 25 пс | ||||||
| Коэффициент заполнения | 1…99% | ||||||
| Счет импульсов | 0 … 1013, (ручной/ авто, разрешение +/- 1 импульс) | ||||||
| Фазовый сдвиг | 1° … +359° (в диапазоне 1 мГц…100 МГц) | ||||||
| Отношение частот | 0,00001 – 999.999 | ||||||
| Входное напряжение | -5,000 В … +5,000 В, разрешение 1 мВ (пик-пик/ мин/ макс) | ||||||
| Время счета (f, T) | 1 мкс …1000с + время счета внешнего запуска (TTL, дл. больше/равно 50 нс, положительной полярности) | ||||||
| Статистика | |||||||
| Измерение частоты | Среднее, минимум, максимум, однократное относительное отклонение (PPM), СКО, девиация Аллана | ||||||
| Диапазон индикации | 2…1.000.000 | ||||||
| Вольтметр (DVM1/ DVM2) | |||||||
| Пределы измерений | 2В/ 20 В, ручной /авто (+/- 1,999…+/- 19,99/ пост.) | ||||||
| Погрешность измерений | +/- 0,6% | ||||||
| Импеданс | 1 МОм | ||||||
| Скорость измерений | 10 мс | ||||||
| Общие характеристики | |||||||
| Погрешность ОГ | +/- 1х10-7 за год (стандартно); f=10 МГц | ||||||
| Разрядность индикатора | 11 разрядов (1 сек) | ||||||
| Память | 50 профилей настроек (запись/ вызов) | ||||||
| Интерфейс | LAN, RS-232, GPIB | ||||||
| Напряжение питания | 220 В (1+/- 10%) частота 50/ 60 Гц; менее 70 ВА | ||||||
| Габаритные размеры | 454 х 98 х 480 мм | ||||||
| Масса | 7,3 кг | ||||||
| Канал 3 (Опция) | |||||||
| Параметры | Опция 1А (канал 3, вход на передней панели) | Опция 2А (канал 3, вход на передней панели) | Опция 3А (канал 3, вход на передней панели) | Опция 4А (канал 3, вход на передней панели) | Опция 20 (канал 3, вход на передней панели) | Опция 261 (канал 3, вход на передней панели) | |
| Диапазон частот (синус) | 100 МГц …3 ГГц | 200 МГц…6,5 ГГц | 6,5 …12,4 ГГц | 6,5 …16 ГГц | 200 МГц…20 ГГц | 10 ГГц…26,5 ГГц | |
| Измерение периода (Р) | 333 пс…10 нс | 154 пс…5 нс | 81 пс…154 пс | 63 пс…154 пс | 50 пс…5 нс | 37,7 пс…100 пс | |
| Динамический диапазон | -27 .. +19 дБм | -15 .. +13 дБм | -15 .. +10 дБм | -15 .. +10 дБм | -15 .. +10 дБм2 | -20 .. +10 дБм3 | |
| Уровень повреждения | +20 дБм | +20 дБм | +25 дБм | +25 дБм | +20 дБм | 200 МГц…20 ГГц | |
| Тип коннектора | N-тип (6,5/ 12,4/ 16/ 20 ГГц); BNC- тип (для 3ГГц) | ||||||
| Импеданс | 50 Ом | ||||||
| Связь по входу | AC (закрытый вход) | ||||||
| Уровень повреждения | +20 дБм - опции 1А, 2А +25 дБм - опции 3А, 4А, опция 20, опция 26 | ||||||
1 - В комплекте с опцией 26 поставляет внешний аттенюатор на 10 дБ. Аттенюатор необходимо подключать на входной канал, с установленной опцией при уровне сигнала больше 0 дБм; Примечание. Одновременная установка опций 20 и 26 невозможна. Необходимо выбрать только одну опцию для установки. | |||||||
Комплект поставки частотомера АКИП-5103
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронно-счётный частотомер АКИП-5103 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Соединительный кабель | 1 |
Дополнительная комплектация:
- Дополнительный вход канал 3 (3ГГц /6.5ГГц /12.4ГГц /16ГГц / 20);
- Канал 4 (26,5 ГГц) + внешний аттенюатор 10 дБ;
- Опция 100 - термостатированный опорный генератор.
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
