Кратко о модели: УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами
УПНК представляет собой модульный универсальный дефектоскоп/толщиномер с независимыми параллельными каналами, разработанный для работы в составе автоматизированных линий контроля. При этом система выполнена по новой высокоскоростной архитектуре канала, что обеспечивает согласованную работу нескольких измерительных трактов.

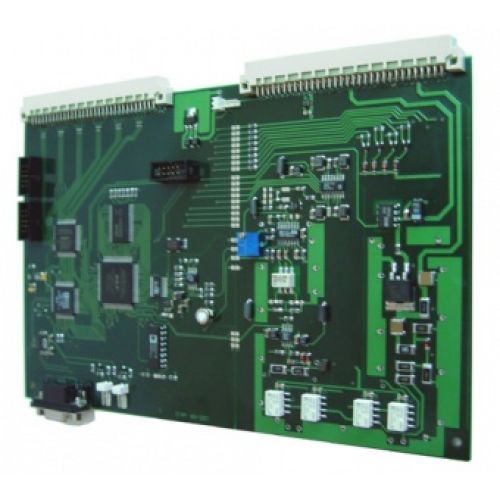

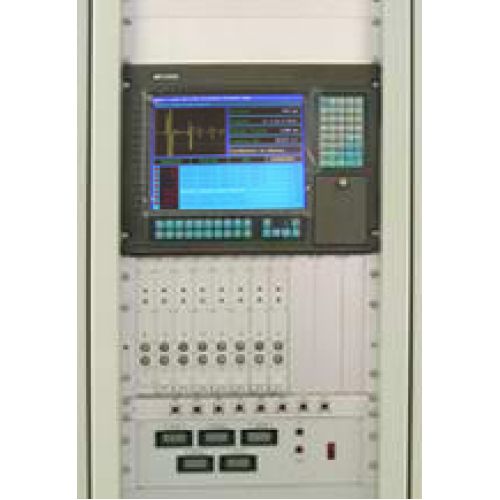

В составе установки используются два производительных промышленных компьютера с панельными ЖКИ: один предназначен для приёма и отображения сигналов в реальном времени, а второй - для общесистемного управления, архивирования данных и связи с внешними узлами сети. Разработка принадлежит Кропус, и устройство относится к классу дефектоскопы.

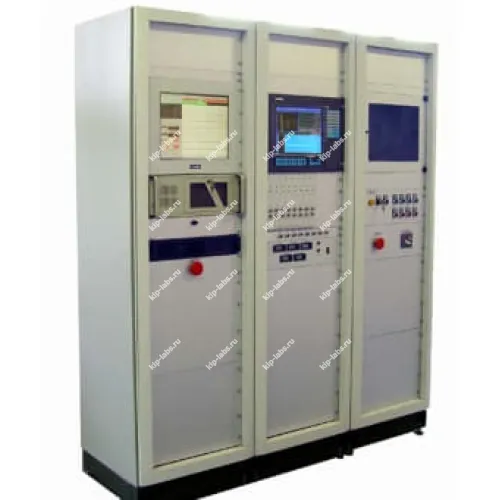

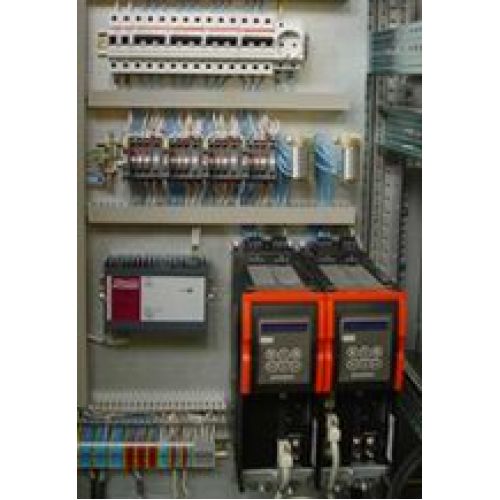

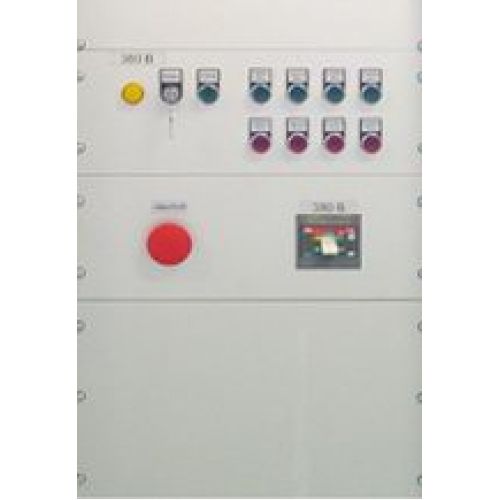

Конструктивно оборудование размещено в двух промышленных 19" шкафах Rittal, в которых смонтированы многоканальный дефектоскоп, блок питания, промышленный блок бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтер. Третий шкаф служит для размещения системы автоматизированного управления приводами и устройств механизации контроля, включая узлы загрузки и выгрузки изделий.
Ключевые особенности
- модульная многоканальная архитектура с независимыми параллельными каналами, позволяющая организовать одновременный контроль нескольких зон;
- высокоскоростная структура каналов, обеспечивающая ускоренную обработку сигналов и минимизацию задержек;
- двухкомпьютерная схема: один ПК - для ввода и визуализации сигналов в реальном времени, второй - для управления системой, архивации и сетевой интеграции;
- компоновка в промышленных 19" шкафах Rittal с интегрированными блоками питания, ИБП и печатающим устройством;
- отдельный промышленный шкаф для установки приводов и механизмов автоматизации процесса контроля, включая загрузочно-выгрузочные устройства.
Таким образом, конструкция рассчитана на промышленную эксплуатацию в составе автоматизированных линий, при этом модульность облегчает модернизацию и ремонт.
Подобные решения уместны для как дискретных проверок отдельных изделий, так и для непрерывного операционного контроля; возможна интеграция с внешними интерфейсами и системами управления.
Где применяется
Автоматизированный УЗ контроль изделий:
- в машиностроении (входной контроль прутков, контроль валов, цилиндров)
- в авиапромышленности (контроль дисков, валов и пр.)
- в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
- на железнодорожном транспорте (контроль колесных пар и пр.)
- в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
- в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
- при производстве изделий из чугуна (контроль прокатных валков и пр.)
Технические характеристики:
| Характеристика | Значение | |
|---|---|---|
| Многоканальный блок | 19" конструктив с возможностью установки до 8-ми каналов в одном корпусе. Максимальное число каналов - до 128 |
|
| Внешний конструктив | 19" Rittal | |
| Компьютеры | для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV | |
| Мониторы | 17" и 15" панельные промышленные ЖКИ мониторы | |
| Операционная система | Windows 2000 | |
| Спецификация ультразвукового канала | ||
| Развертка | мин.: 0 - 2,5 мкс макс.: 0 - 1000 мкс |
|
| Задержка | от -4 мкс до 998 мкс | |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) | |
| Входной импенданс | 50 ом / 600 ом | |
| Зондирующий импульс | прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500 нс, с шагом 16 нс |
|
| Частота повторений ЗИ | от 50Гц до 10 КГц | |
| Усилитель | широкополосный 0.5-25 Мгц диапазонные аналоговые и цифровые фильтры |
|
| Диапазон регулировки усиления | 110 дБ | |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ с построением кривой по 10 опорным точкам |
|
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
|
| Отсечка | компенсированная, 0 - 80% высоты экрана | |
| Зоны контроля | две независимых зоны АСД + зона иммерсионной синхронизации. Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми. |
|
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через 0, частотный и корреляционный метод |
|
| Разрешающая способность | для временного метода - 0,5нс для частотного и корреляционного метода - 0,25 нс |
|
| Интерфейс | специальная высокоскоростная шина связи с ПК | |
| Разъемы преобразователей | 2 СР50 / BNC | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Кропус |
| Страна производитель | Россия |
