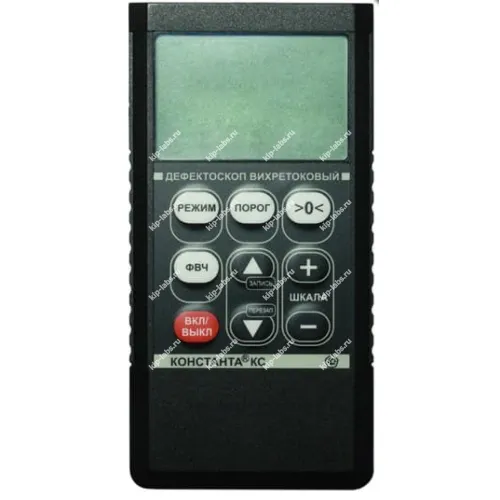

Вихретоковый дефектоскоп Константа КС

Назначение и принцип: Вихретоковый дефектоскоп Константа КС

Устройство предназначено для обнаружения дефектов в контактных и паяных соединениях методом вихретокового контроля; изготовитель - Константа, благодаря чему прибор может использоваться в составе автоматизированных систем контроля.

В работе дефектоскоп интегрируется с другими средствами контроля, а при необходимости его подключают к внешним комплексам измерений, например к семейству дефектоскопы. Это расширяет возможности применения прибора в производственных линиях и лабораториях.

Функциональные опции

Аппарат осуществляет фильтрацию сигналов, их усиление и последующую цифровую обработку, при этом он конфигурируется под конкретные типы преобразователей и различные варианты соединений.

При эксплуатации уместность дискретности измерений определяется характером контрольной задачи. Необходимость самокалибровки также зависит от условий эксплуатации и требований к точности.

Сферы использования

На практике прибор применяют для контроля качества пайки и контактных узлов в сборочных цехах, при ремонтных работах и в лабораторных испытаниях; при этом он может быть включён в автоматизированные линии контроля, включая решения из семейства дефектоскопы.

*Значение определяется погрешностью контрольных образцов

Основные технические характеристики контрольных образцов

Комплект состоит из пары контрольных образцов: монолитного медного образца требуемой формы, воспроизводящего идеальное соединение (100%), и образца, собранного из изолированных друг от друга элементарных проводников, моделирующего полностью непаяное соединение (0%).

Для каждого типоразмера контролируемого соединения используется своя пара контрольных образцов.

Описание вихретокового дефектоскоп Константа КС

• Малогабаритный цифровой прибор предназначен для контроля качества соединений токоведущих проводников обмоток роторов турбогенераторов;
• Может использоваться для контроля качества паяных, сварных соединений, а также соединений, выполненных иными способами;
• Спроектирован для обнаружения дефектов в соединениях, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя.

Отличительные особенности

• Экранированный чувствительный элемент - снижено влияние соседних деталей контролируемого изделия;
• Типы обнаруживаемых дефектов: непропай, непровар, пустоты, скопления шлака и загрязнения в припое или материале сварного шва, а также несоответствие электропроводности материала соединяемых проводников эталонному образцу;
• Преобразователи экранного типа (с одной стороны - обмотка возбуждения, с другой - приёмная обмотка) способны

Основные технические характеристики прибора

Основные технические характеристики преобразователей
