Вихретоковый дефектоскоп Константа ВД1 (ПФ-ОН-4-Fe) без образцов

Описание модели: Вихретоковый дефектоскоп Константа ВД1 (ПФ-ОН-4-Fe) без образцов

Вихретоковый дефектоскоп Константа ВД1 (ПФ-ОН-4-Fe) применяется для выявления поверхностных и подповерхностных дефектов в ферромагнитных деталях, при этом производителем изделия является Константа.

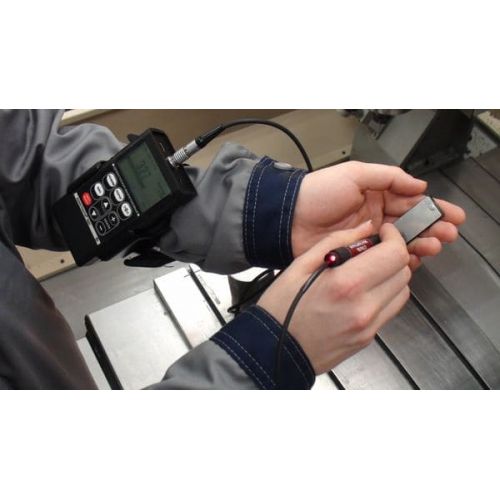

Аппарат имеет компактные габариты и предназначен для работы со сменными карандашными преобразователями, что упрощает его использование в штатных процедурах контроля и соответствует классу дефектоскопы.

Прибор оснащён USB-интерфейсом и поставляется с программным обеспечением для экспорта и анализа данных. При необходимости сохранённые результаты можно обрабатывать офлайн на внешнем компьютере.

Прибор поддерживает дискретное отображение показаний, при этом процедура калибровки выполнена максимально просто, что облегчает эксплуатацию в полевых условиях.

Преимущества

Блок обработки выполняет оперативную обработку сигналов, что сокращает время на интерпретацию результатов.

• портативность и удобство при выполнении полевых измерений;
• быстрая замена карандашных преобразователей;
• совместимость с ПК через USB и наличие ПО для сохранения измерений;
• компактный кейс для хранения и транспортировки.

Область применения

Прибор используют для контроля труб, валов, сварных соединений и других ответственных узлов. Применяется как в производственных условиях, так и при выездных осмотрах; дополнительно прибор пригоден для проверки изделий из ферромагнитных сплавов.

* Результат зависит от характеристик контролируемого материала и типа преобразователя.

Стандартный комплект поставки:

• блок обработки информации с одним преобразователем карандашного типа на выбор;
• сменные защитные колпачки (по 4 шт. к каждому преобразователю);
• аккумуляторы ААА (4 шт.);
• зарядное устройство;
• головные телефоны;
• кабель связи с ПК по интерфейсу USB;
• компакт-диск с драйверами и программой «Constanta – Data»;
• руководство по эксплуатации;
• методика поверки;
• кейс для хранения и транспортировки.

Стандартный комплект поставляется с одним из преобразователей на выбор:

• ПФ-ОН-4-Fe;
• ПФ-ОН-4-Al;
• ПФ-ОН-4-Ti;
• ПФ-ОН-14-Fe;
• ПФ-ОН-38-Fe.

Дополнительно комплект поставки:

• любое количество запасных преобразователей и преобразователей других типов, представленных в каталоге;
• контрольные образцы из комплекта КММД-21;
• контрольные образцы других типов, представленные в каталоге;
• запасные защитные колпачки; насадки НЦП-1 (20-28), НЦП-2 (4-40), НЦП-П-1, НКр-1;
• специализированные насадки; оснастки и приспособления;
• блок питания от сети 220 В (по отдельному заказу).

Характеристика вихретокового дефектоскопа Константа ВД1 (ПФ-ОН-4-Fe) без образцов:

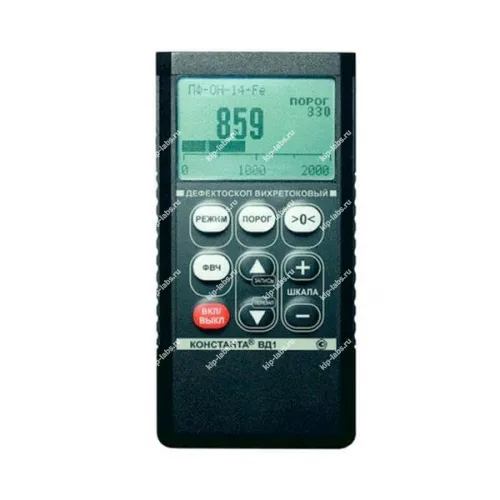

Дефектоскоп ВД1 выполнен в компактном цифровом исполнении. Он предназначен для обнаружения поверхностных и сквозных трещин, в том числе скрытых под защитными покрытиями, в изделиях из ферромагнитных и неферромагнитных металлов и сплавов.

Прибор поддерживает статический и динамический режимы контроля, что позволяет выполнять проверки через неравномерно распределённые защитные покрытия и загрязнения.

О превышении порога сигнализирует световая индикация на преобразователе и многотональный звуковой сигнал в измерительном блоке и наушниках. Аналоговая шкала служит для оперативного обнаружения дефекта.

Цифровая шкала предназначена для оценки глубины трещин.

Отличительные характеристики:

• широкий ассортимент доступных преобразователей;
• отсутствие необходимости в ручной перенастройке: параметры считываются и применяются автоматически из данных, хранящихся в преобразователе;
• повышенная
