- Производитель: Кропус
- Код товара: 19626
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Вектор-50П

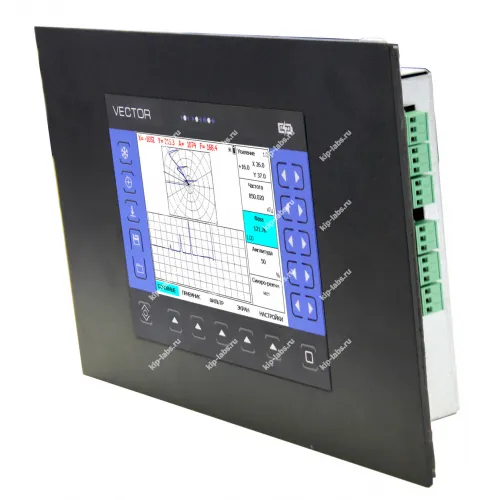

Кратко о модели: Дефектоскоп вихретоковый промышленный Вектор-50П
Дефектоскоп Вектор-50П представляет собой обновлённую версию вихретокового прибора, предназначенную для автоматизации операций вихретокового контроля; при этом устройство рассчитано на монтаж внутри промышленного шкафа и рассчитано на интеграцию с автоматическими линиями за счёт дискретных входов и выходов.
Модель производится компанией Кропус и оснащена памятью, позволяющей сохранять графическое представление сигнала, настройки и результаты измерений.
К прибору совместимы накладные и проходные дифференциальные и абсолютные вихретоковые преобразователи. Они функционируют в частотном диапазоне от 10 Гц до 20 МГц. Дополнительную информацию о роде приборов можно найти в разделе дефектоскопы.
Прибор сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю. Он зарегистрирован в Государственном реестре средств измерений под №33845-12.
Уместность дискретных интерфейсов и опций самокалибровки определяется архитектурой конкретной производственной линии; при этом выбор коммуникационных портов оценивается при интеграции в систему.
Ключевые особенности
Ниже приведён перечень ключевых эксплуатационных и интерфейсных характеристик. Они отражают основные аппаратные и программные решения, заложенные в приборе.
Где применяется
Дефектоскоп используют для контроля изделий основного производства и технологического оборудования, при этом область применения охватывает машиностроение, энергетику и металлургическую промышленность, а также железнодорожный, авиационный, автомобильный и трубопроводный транспорт.
- Отлично читаемый TFT экран
- Различные виды зон АСД с задаваемой логикой определения дефекта
- Богатые функциональные возможности и широкий круг решаемых задач
- Возможность подключения различных вихретоковых преобразователей
- Запоминание большого количества настроек и результатов контроля
- Большой набор дискретных портов для интеграции в любую систему контроля
- Отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях {img} alt="Отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях" title="Отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях" data-src="https://novapribor.ru/img/content/Кропус/002.jpg">
- Отдельное усиление по осям X и Y {img} alt="Отдельное усиление по осям X и Y" title="Отдельное усиление по осям X и Y" data-src="https://novapribor.ru/img/content/Кропус/001.jpg">
- Режим синхронизации для работы с деталями вращения
- Возможность контроля различных углепластиков
- Контроль композитов на расслоения с использованием импедансных преобразователей
- Большая память настроек и результатов
- Две настраиваемые зоны АСД: коробка и сегмент{img} alt="Две настраиваемые зоны АСД: коробка и сегмент" title="Две настраиваемые зоны АСД: коробка и сегмент" data-src="https://novapribor.ru/img/content/Кропус/vector60-4.jpg">
- Различные режимы отображения сигнала {img} alt="Различные режимы отображения сигнала" title="Различные режимы отображения сигнала" data-src="https://novapribor.ru/img/content/Кропус/vector60-5.jpg">
Технические характеристики Вектор-50П:
| Характеристики | Значения |
|---|---|
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы вектора | 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим, частотное сканирование |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, роторный |
| Память настроек | 100 настроек |
| Память результатов | 500 протоколов вихретокового контроля |
| Экран | цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце |
| Интерфейс | USB, Ethernet |
| Дискретный ввод-вывод | 6 дискретных входов, 4 дискретных выхода, 2 выхода АСД |
| Разъемы преобразователей | 1 x Lemo 10pin + 1 x Lemo 6 pin |
| Внешнее питание | блок питания +24 В |
| Диапазон рабочих температур | от 10º C до +55° C |
| Размер (Д x В x Ш) | 350 мм x 235 мм x 60 мм |
| Масса | не более 3 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 33845-12 |
| Производитель | Кропус |
| Страна производитель | Россия |
