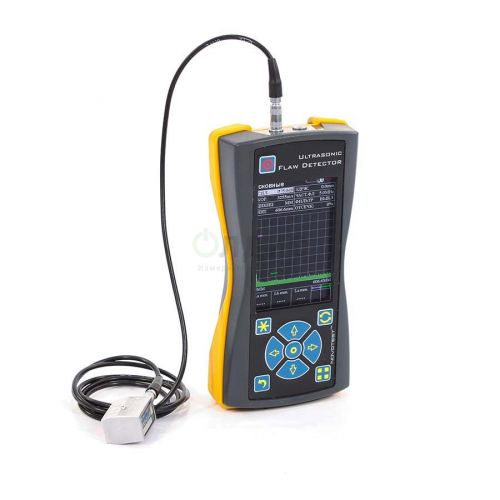

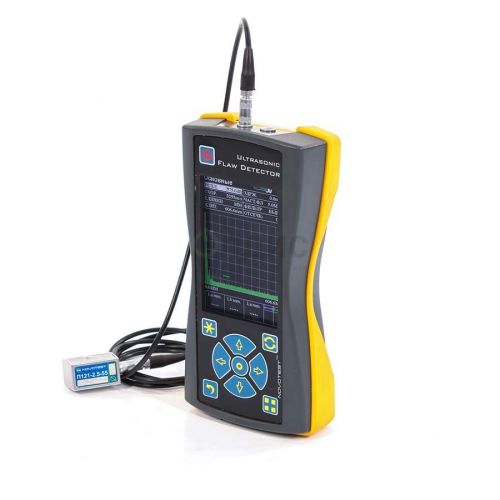

Назначение и принцип: Ультразвуковой дефектоскоп NOVOTEST УД2301
Устройство УД2301 предназначено для неразрушающего контроля состояния материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика, при этом прибор от NOVOTEST служит для обнаружения внутренних дефектов и оценки однородности изделий, а также для измерения толщины стенок при одностороннем доступе.
Аппарат обеспечивает точные измерения толщины и построение В-сканов. Кроме того, результаты контроля и настройки могут сохраняться во встроенной памяти объёмом до 32 гигабайт, что делает его типичным представителем класса дефектоскопы.
Компактный корпус позволяет выполнять замеры в ограниченном пространстве или на труднодоступных участках, при этом 320*480 точек цветной дисплей с возможностью поворота на 90° предлагает четыре варианта ориентации для удобства настройки как правшей, так и левшей.

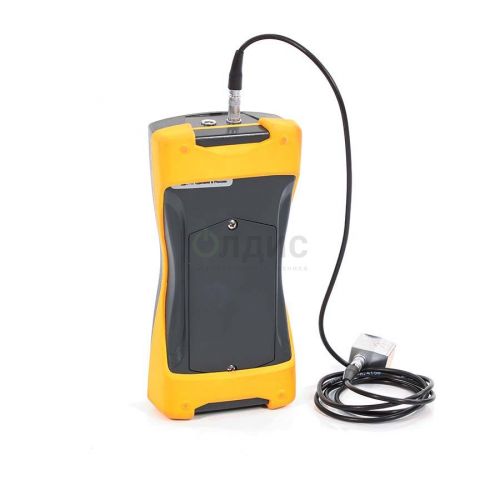

Корпус изготовлен из прочного ударопрочного пластика и характеризуется небольшим весом. Наружная поверхность снабжена резиновыми бамперами, что повышает стойкость прибора к механическим воздействиям в повседневной эксплуатации.
Питание дефектоскопа может осуществляться от аккумуляторов или от батареек стандартного типа АА, при этом при необходимости элементы питания легко заменить в полевых условиях.
УД2301 включает набор функций, присущих цифровым ультразвуковым дефектоскопам общего назначения: от контроля крупногабаритного литья до толщинометрии тонких изделий. При необходимости производитель готов оказать помощь в подборе комплектации, провести обучение, а также разработать методики контроля и изготовить специализированные образцы и преобразователи.
При эксплуатации может иметь значение уместность дискретности настроек, при этом конкретные требования зависят от применяемых процедур контроля.
Функциональные опции
- миниатюрные размеры
- небольшой вес
- цветной большой дисплей с высоким разрешением
- наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
- возможность работы с любыми пьезопреобразователями
- частотный диапазон с плавной регулировкой от 1 до 10МГц
- отображение шкалы развертки как в микросекундах, так и в миллиметрах
- наличие всех необходимых режимов работы - АСД, ВРЧ, АРД
- два независимых строба с индивидуально настраиваемой логикой срабатывания
- автоматическое или ручное построение кривой ВРЧ (до 32 точек)
- наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
- наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
- два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
- построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
- режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
- возможность гибкой настройки интерфейса прибора
- в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
- архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
- 4 варианта ориентации дисплея с возможностью поворота
- мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.
Сферы использования
На практике прибор применяют для поиска внутренних дефектов и контроля однородности изделий, при этом он широко используется при оценке качества сварных соединений и при проверке целостности конструкций.
В работе УД2301 пригоден для контроля металлов, композиционных материалов, стекла и пластика, а также для выполнения толщинометрии при одностороннем доступе.
Комплектация дефектоскопа NOVOTEST УД2301:
- Ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок)
- Преобразователи П111-5-К6, П121-5-65
- Кабель соединительный Lemo-Lemo
- Аккумуляторы АА (3 шт.)
- Зарядное устройство
- Кабель для подключения к компьютеру
- Паспорт
- Руководство пользователя
- Кейс
Дополнительные опции для заказа
- Свидетельство о калибровке
- Дополнительные преобразователи к дефектоскопу
- Дополнительные кабели к дефектоскопу
- Дополнительное зарядное устройство
- Стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
- Стандартные образцы предприятия с отражателями типа зарубка
- Плоскодонное сверление и другие
- Стандартные образцы предприятия для настройки глубиномера (ступенька)
- Контактная жидкость (гель) для ультразвукового контроля
Технические характеристики ультразвукового дефектоскопа NOVOTEST УД2301:
| Параметр | Значение |
|---|---|
| Диапазон измеряемых глубин (по стали), мм | До 6000 |
| Диапазон регулировки усиления | 125 дБ, с шагом 0,5 дБ |
| Временная регулировка чувствительности (ВРЧ) | Диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
| Зондирующий импульс | Настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Память | Настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора |
| Рабочие температуры, град | -20…+50 |
| Развертка | Мин.: 0 - 6 мкс, макс.: 0 - 1000 мкс с шагом 25 нс |
| Кривая Амплитуда-Расстояние (АРК) | Построение по 32 точкам, регулируемая по высоте |
| Задержка | От 0 мкс до 1000мкс с шагом 25 нс |
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов. |
| Максимальная толщина контролируемого материала | До 6000 мм (эхо-режим) |
| Автоматическая Сигнализация Дефектов (АСД) | Световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Задержка в призме | 0 - 100 мкс с шагом 25 нс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Измерение временных интервалов | От 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Демпфирование | 50 Ом |
| Входной импенданс | 50 Ом / 600 Ом |
| Измерение амплитуды | В дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Зондирующий импульс | Видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Частота повторений ЗИ | Автоматически регулируемая от 10 до 600Гц |
| Отсечка | Компенсированная, 0 - 90% высоты экрана |
| Усилитель | Широкополосный 0.4-20 МГц (6 дБ) |
| Диапазон регулировки усиления | 125 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | Диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Детектирование | Полное, радиосигнал (во всем диапазоне развертки), B-scan, |
| Дисплей | Цветной, TFT 480 х 320 точек 135 х 100 мм. |
| Память | До 32 гигабайт |
| Интерфейс | USB, |
| Разъемы преобразователей | 2 Lemo |
| Аккумулятор | АА |
| Время работы | До 5 часов с аккумулятором 2700 мА/ч |
| Внешнее питание | Блок питания от сети 220 В, 50Гц AC |
| Диапазон рабочих температур | От -20 град C до +50град C |
| Размер (В x Ш x Д) | 160 мм x 80 мм x 38 мм |
| Масса | 610 грамм (0,61 кг) с аккумуляторами |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Производитель | NOVOTEST |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
