Электроискровые дефектоскопы Корона 1 (морозостойкое исполнение)

Назначение и принцип: Электроискровые дефектоскопы Корона 1 (морозостойкое исполнение)

Дефектоскоп Корона 1 предназначен для обнаружения повреждений на металлических деталях и на поверхностях с защитными покрытиями методом поверхностного и локального искрового контроля; разработчик устройства - Константа, а по типу прибор относится к классу дефектоскопы.

На практике аппарат применяют как для выездных обследований, так и для цеховых проверок в условиях пониженных температур. Морозостойкое исполнение обеспечивает работоспособность при холоде. Сборка включает выносной трансформатор-держатель и блок контроля. При эксплуатации необходимо соблюдать правила заземления и предварительной подготовки поверхности перед проведением измерений.

Функциональные опции

Устройство комплектуется сменными электродами - резиновыми и веерными, присутствуют зарядная система и автономные аккумуляторы, что позволяет быстро адаптировать комплектацию под конкретную задачу и обеспечить длительную работу в полевых условиях. Рекомендуется учитывать дискретность показаний при интерпретации результатов; при этом перед серией измерений целесообразно выполнять контрольную проверку калибровки.

Сферы использования

В работе дефектоскоп используют для контроля сварных соединений, проверки наружных и внутренних покрытий труб и инспекции элементов конструкций в нефтегазовой, трубопроводной и коммунальной отраслях. При калибровке и подготовке к измерениям следуют методикам неразрушающего контроля, включая проверку состояния электродов и надёжность заземления.

В комплект дополнительно могут входить сменные резиновые или волосяные электроды с рабочей зоной контроля от 50 до 400 мм, а также специализированные электроды, предназначенные для проверки внешних и внутренних покрытий труб диаметром от 50 до 820 мм.

Описание электроискрового дефектоскопа Корона 1 (морозостойкое исполнение):

Аппарат предназначен для обнаружения трещин, пористости, недопустимых утонений и иных нарушений сплошности внутренних и наружных диэлектрических защитных покрытий (лакокрасочных, порошковых, пленочных, битумных и других диэлектрических покрытий толщиной до 1 мм). Контроль выполняют путём приложения импульсного высоковольтного напряжения и регистрации электрического пробоя в местах нарушения сплошности или при недопустимом истончении покрытия. Такой подход обеспечивает локализацию дефекта по месту возникновения пробоя.

Отличительные особенности:

• возможность контроля покрытий толщиной от 40 мкм до 1 мм;
• комплектование специализированными резиновыми электродами для лакокрасочных покрытий;
• цифровая индикация напряжения на электроде;
• высокая стабильность напряжения на электроде;
• возможность настройки чувствительности;
• возможность оперативной замены аккумулятора;
• возможность внешнего заряда аккумулятора;
• высокая безопасность работы за счёт импульсного режима работы;
• большой набор сменных электродов для контроля изделий различного назначения;
• малые габариты и вес;
• возможность контроля покрытий на бетонных конструкциях.

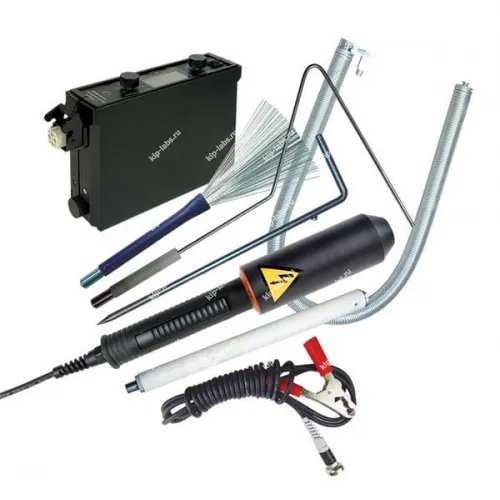

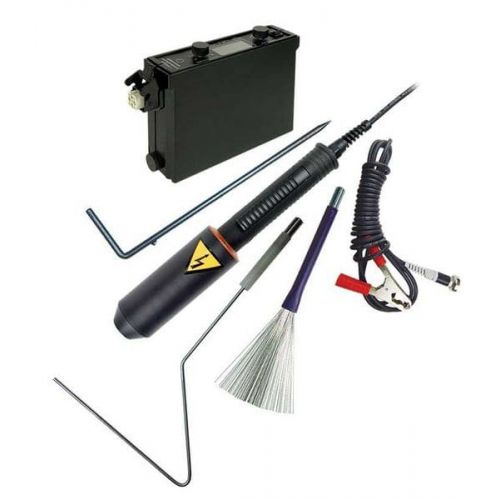

Комплект поставки:

• высоковольтный трансформатор-держатель ВТ1;
• блок контроля;
• специализированный резиновый или веерный электрод;
• удлинитель;
• зарядное устройство;
• два аккумулятора;
• штырь-заземлитель;
• магнит;
• провод заземления;
• руководство по эксплуатации;
• термосумка;
• чемодан для хранения и транспортировки.

Технические характеристики:
