Электроискровые дефектоскопы Корона 2.2 (морозостойкое исполнение)

Назначение и принцип: Электроискровые дефектоскопы Корона 2.2 (морозостойкое исполнение)

Приборы серии Корона 2.2 (морозостойкое исполнение) применяют для обнаружения поверхностных и приповерхностных нарушений целостности в проводящих материалах; конструкция аппарата адаптирована для работы в условиях пониженных температур и ориентирована на мобильное полевое применение, изготовитель - Константа.

Работа дефектоскопа основана на создании локального искрового разряда между электродом и контролируемой деталью. Изменения в характере разряда служат сигналом о наличии дефекта, что позволяет быстро локализовать трещины и другие нарушения; прибор относится к группе дефектоскопы.

На практике применяют дискретные ступени регулировки при замене электродов. При калибровке необходимо учитывать температурный режим эксплуатации. В работе уместна периодическая самопроверка параметров.

Функциональные опции

• конструкция в морозостойком исполнении, допускающая эксплуатацию при отрицательных температурах;
• питание от аккумуляторов с возможностью подзарядки через комплектное зарядное устройство, при этом сохраняется возможность автономной работы в полевых условиях;
• поддержка различных сменных электродов, включая насадки для контроля труб больших диаметров;
• в комплекте трансформатор-держатель и магнитные приспособления для удобного позиционирования;
• компактные габариты и готовность к транспортировке благодаря термосумке и чемодану для переноски.

Сферы использования

• контроль сварных швов и поверхностей металлических конструкций;
• диагностика трубопроводов и элементов магистральных систем при выездных осмотрах и полевых работах;
• осмотры изделий в процессе ремонта, при проведении техобслуживания и при приемке металлоконструкций;
• работы в сложных климатических условиях, требующие морозостойкой комплектации.

Описание электроискрового дефектоскопа Корона 2.2 (морозостойкое исполнение):

Дефектоскоп предназначен для обнаружения трещин, пористости, недопустимых утончений и иных нарушений сплошности внутренних и внешних защитных покрытий металлических изделий посредством подачи импульсного высоковольтного напряжения и фиксации электрических пробоев в местах нарушений. При этом фиксируется характер разряда и регистрируются изменения, указывающие на дефект.

Отличительные особенности:

• цифровая индикация напряжения на электроде;
• высокая стабильность напряжения на электроде;
• возможность настройки чувствительности;
• возможность оперативной замены аккумулятора;
• возможность заряда аккумулятора отдельно от электронного блока;
• высокая безопасность работы за счет импульсного режима работы;
• большой набор малогабаритных сменных электродов для контроля изделий различного назначения;
• наличие специализированных дисковых электродов для контроля покрытий в трубах диаметром от 89 до 520 мм, длиной до 14 м;
• малые габариты и вес;
• возможность контроля покрытий на бетонных конструкциях.

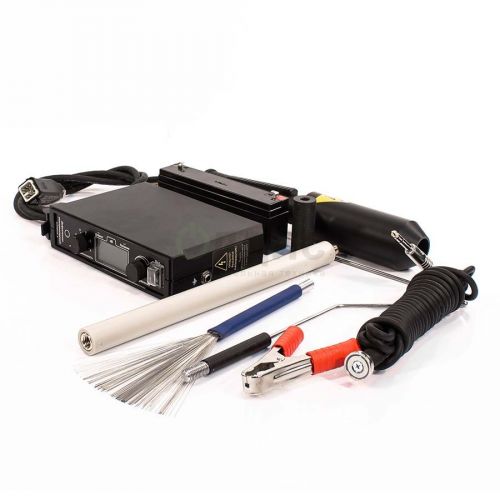

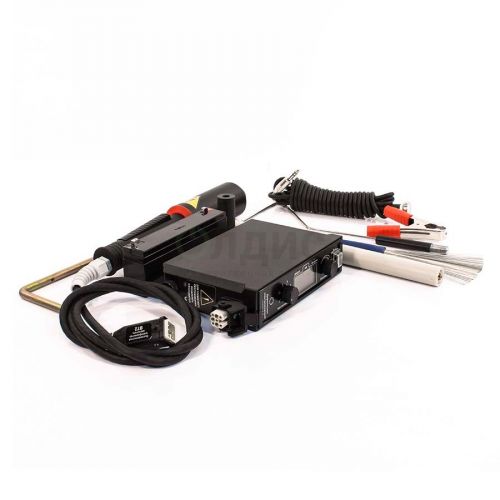

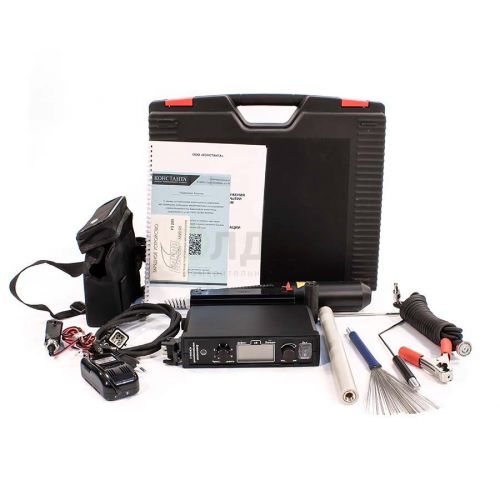

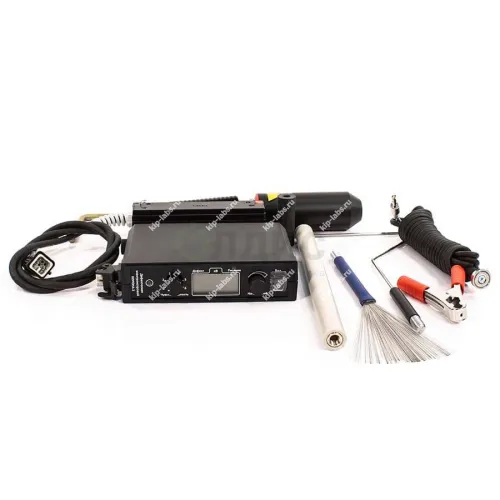

Комплект поставки:

• высоковольтный трансформатор-держатель ВТ1;
• блок контроля;
• щеточный (веерный) и Т-образный электроды;
• удлинитель;
• зарядное устройство;
• два аккумулятора;
• штырь-заземлитель;
• магнит;
• провод заземления;
• руководство по эксплуатации;
• термосумка;
• чемодан для хранения и транспортировки.

Дополнительный комплектация:

Прибор может комплектоваться дополнительными аккумуляторами, а также следующими сменными электродами:

• малогабаритными Т-образными;
• серповидными;
• щеточными веерными;
• плоскими;
• резиновыми и волосяными с зоной контроля от 50 до 400 мм;
• пружинными однозахватными для контроля труб диаметром до 1520мм.

Технические характеристики:
