Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15802
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
8 718₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ц42303/1 (1-фаз.)

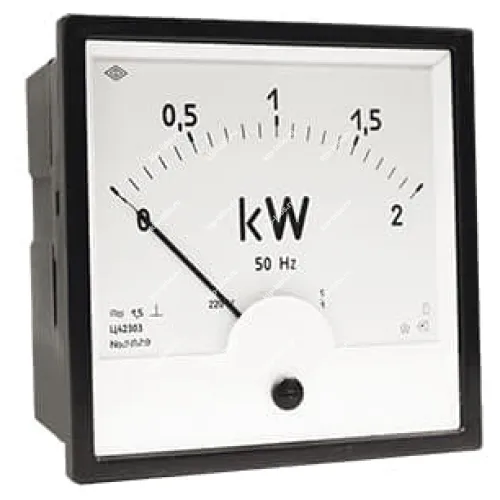

Описание модели: Ваттметр Ц42303/1 (1-фаз.)
Ваттметр Ц42303/1 (1-фаз.) применяют для определения активной мощности в однофазных электрических сетях, при этом производителем прибора выступает Электроприбор (г. Чебоксары) .
Прибор снабжён стрелочной шкалой для индикации мгновенных значений мощности, что упрощает визуальную проверку показаний. Кроме того, конструкция рассчитана на подключение по типовым схемам щитового монтажа и тем самым позволяет встраивать устройство в действующие системы учёта; также изделие относят к стрелочные приборы.
При необходимости модель используют совместно с дискретными выходами или интерфейсами передачи данных для последующей автоматизации учёта и контроля. Дополнительно такие варианты вывода оправданы при интеграции в автоматизированные системы контроля.
Преимущества
- Стрелочная индикация - наглядно показывает мгновенные значения мощности.
- Удобство монтажа и подключения в однофазные цепи.
- Принцип работы прост и не требует сложной настройки.
- Соответствует требованиям для установки в щитовые шкафы учёта и контроля.
Область применения
- Учёт и контроль активной мощности в однофазных электрических сетях.
- Щитовые системы распределения и контроля.
- Лабораторные стенды и учебные установки.
- Промышленные и коммунальные объекты для оперативного наблюдения нагрузки.
Габаритный чертеж
Описание стрелочного ваттметра и варметра Ц42303/1
Ваттметры и варметры Ц42303/1 предназначены для измерения активной или реактивной мощности в трехфазных электрических цепях переменного тока. Частота работы составляет 50-1000 Hz, при этом приборы рассчитаны на применение как при равномерной, так и при неравномерной нагрузке фаз.
Приборы Ц42303/1 выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока. Кроме того, в одном корпусе размещён магнитоэлектрический прибор с внутрирамочным магнитом и подвижной частью, установленной на кернах.
Технические характеристики Ц42303/1
| Параметр | Значения |
|---|---|
| измеряемые параметры | кВт, МВт, ГВт, |
| Размер лицевой панели, мм | 120х120 |
| Вырез в щите, мм | 112х112 |
| Длина шкалы, мм, не менее | 94 |
| Класс точности | 1,5 |
| Степень защиты IP | IP00 |
| Масса, кг, не более | 0,75 |
| коэффициент мощности | Номинальное напряжение, В | Номинальный ток, А | Способ включения | Условия эксплуатации |
|---|---|---|---|---|
| Для ваттметра cosФи=1 Для варметра sinФи=1 | 127; 220; 230; 380; 400 | 5 | Непосредственный | Температура -40…+50 С, относительная влажность 95 % при температуре + 35 С. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Вибропрочность: ускорение 15 м/с2, частота 30 Гц |
| 1; 5 | Через трансформатор тока | |||
| 100 | 1; 5 | Через трансформатор тока и напряжения |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 26296-04 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
| Гарантия (мес.) | 18 |
