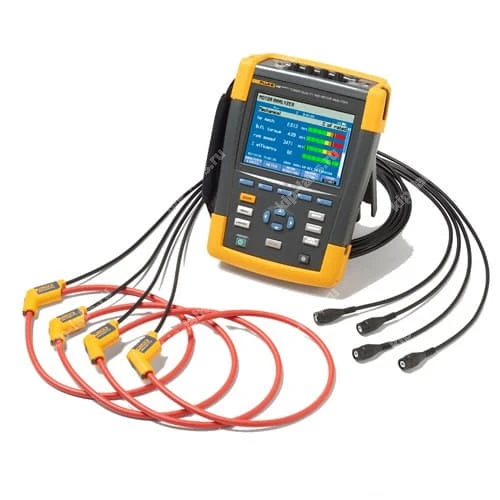

Fluke 438 II — анализатор качества электроэнергии и работы электродвигателей

Описание модели: Fluke 438 II - анализатор качества электроэнергии и работы электродвигателей

Fluke 438 II создан для исследования параметров электросети и оценки состояния электродвигателей, при этом прибор выполняет комплексную диагностику приводных систем и питающих цепей; в частности, его применяют для поиска неисправностей в работе преобразователей частоты и электромашин, а от производителя Fluke ожидается стабильность результатов измерений.

Прибор фиксирует ключевые электрические параметры: гармоники, провалы и перенапряжения. Он также применяется для контроля качества питания и наладки электрораспределительных сетей, что делает его уместным среди специалистов, работающих с анализаторы электроэнергии.

Модель снята с производства. Это позволяет заранее планировать закупки и учитывать сроки поставки при формировании сервисного парка.

Дискретность показаний и возможность самоконтроля калибровки подходят для полевых измерений, при этом при необходимости данные передаются по стандартным интерфейсам для последующего анализа.

Такая функциональная комплектация удобна при организации сервисного обслуживания и при подготовке отчётной документации.

Преимущества

• Одновременная оценка параметров сети и состояния электродвигателя, включая анализ гармоник и трансформатора нагрузки.
• Встроенные режимы тестирования двигателей и приводов, что упрощает диагностику неисправностей вращающегося оборудования.
• Портативный корпус и эргономичный интерфейс для работы на объекте.
• Регистрация событий и длительных записей для последующей разбора аварийных ситуаций.
• Поддержка стандартных форматов данных для экспорта измерений и формирования отчётов.

Область применения

• Электротехническая служба и сервисное обслуживание электродвигателей и приводов.
• Проверка качества электропитания на промышленных и коммерческих объектах.
• Диагностика работы преобразователей частоты и систем управления электроприводами.
• Проведение приёмо-сдаточных испытаний и наладочных работ.

Описание анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

Fluke 438 II является идеальным портативным измерительным прибором для анализа работы электродвигателей. Он упрощает выполнение работ по обнаружению, прогнозированию, предотвращению и устранению проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах, предоставляя техническим специалистам информацию о механических и электрических параметрах, необходимую для эффективной оценки работы электродвигателя.

Отличительные особенности анализатора качества Fluke 438 II:

• Измерение основных параметров электродвигателей прямого пуска, включая крутящий момент, частоту вращения, механическую мощность и КПД электродвигателя;
• Выполнение динамического анализа работы электродвигателя с помощью графика зависимости коэффициента снижения мощности электродвигателя от нагрузки в соответствии с руководством NEMA/IEC;
• Вычисление механической мощности и КПД без использования механических датчиков, простым подключением к вводным контактам;
• Измерение параметров электрической мощности, таких как напряжение, сила тока, мощность, полная мощность, коэффициент мощности, гармонические искажения и дисбаланс для определения влияющих на КПД характеристик электродвигателя;
• Определение проблем качества электроэнергии, таких как провалы, кратковременные перенапряжения, переходные процессы, гармоники и дисбаланс;
• Технология обработки данных PowerWave фиксирует быстро меняющиеся среднеквадратичные значения, отображает средние значения за полупериод и формы сигнала для описания динамики процессов в электрической системе (пуск генератора, переключение ИБП и другое);
• Функция фиксации формы сигнала регистрирует 100/120 циклов (50/60 Гц) каждого обнаруженного события во всех режимах без предварительной настройки;
• Автоматическая фиксация переходных процессов регистрирует данные о форме сигналов с частотой 200 тысяч выборок в секунду одновременно на всех фазах до 6 кВ;
• Совместимость с Fluke Connect® - Просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК;
• Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III для использования на технологическом входе и выходе.

Технические характеристики анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

Комплект поставки Fluke 438 II:
