- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15816
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: М42496
Декларация о соответствии М42408, М42412, М42496.pdf
Руководство по эксплуатации М42408, М42412, М42496.pdf
Свидетельство об утверждении типа на М42408, М42412, М42496.pdf

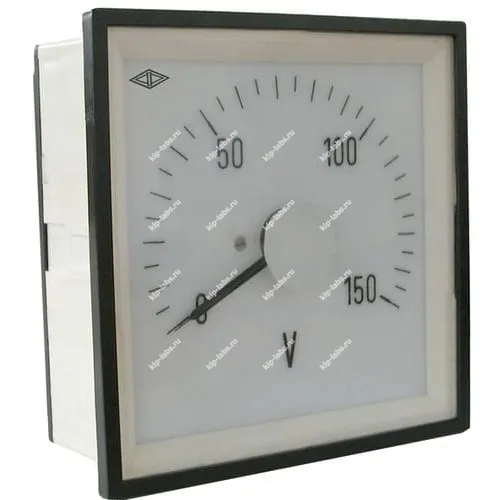

Назначение и принцип: Амперметр и вольтметр М42496
Модель М42496 применяется для контроля величин тока и напряжения в электрических цепях, при этом её используют для визуального мониторинга и оперативной диагностики состояния проводки и оборудования; прибор выпускает Электроприбор (г. Чебоксары) .
Устройство выполнено со стрелочной индикацией. Такое решение характерно для стрелочные приборы и облегчает визуальную оценку параметров при изменениях во времени.
На этапе калибровки ориентируются на требуемую дискретность показаний, тем самым повышая сопоставимость результатов при смене средств измерения. Перед вводом в эксплуатацию рекомендуется сверить показания с эталонным прибором; в работе уместно учитывать дискретность и методы привязки к эталону.
Функциональные опции
- Вывод актуальных значений тока и напряжения для оперативного контроля; на практике это сокращает время поиска отклонений.
- Стрелочная индикация с читаемой шкалой - при эксплуатации упрощает отслеживание динамики изменений параметров.
- Спроектирован для установки в щитовые и панельные монтажи, что позволяет интегрировать прибор в состав приборных панелей.
Сферы использования
- установка в электрощитовые и распределительные панели
- применение в промышленных электрических установках и панелях управления
- использование на лабораторных и учебных стендах для базового контроля электрических параметров
Габаритный чертеж
Описание амперметра, вольтметра переменного тока М42496
Приборы предназначены для измерения силы тока и напряжения в цепях постоянного и пульсирующего тока частотой 100 Гц в различных областях промышленности и на железнодорожном транспорте.
Циферблаты и шкалы приборов в габаритах 120х120, 96х96, 85 мм выполняются в соответствии с Din 43802. Во всех исполнениях М42408 предусмотрена подсветка циферблата.
Приборы М42408, М42412, М42496 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика.
Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53.
Технические характеристики М42496
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 96x96 |
| Длина шкалы, мм | 150 |
| Вырез в щите, мм | 92x92 |
| Класс точности | 1,5 |
| Степень защиты корпуса (по лицевой панели) | IP53 |
| Масса прибора, кг | 0,36 |
| Конечное значение диапазона измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мA – 1; 5; 20 | Непосредственно | Температура -50...+60 С. Относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 10 м/с2, частота 10-100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс. |
| А – 5; 10 | ||
| А – 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5; 10 | ||
| В – 10; 15; 30; 50; 100; 150; 250 | Непосредственно | |
| кВ – 1; 1,5; 2; 3; 4 | С внешним добавочным сопротивлением с номинальным током 1 мА | |
| Амперметры могут быть отградуированы для работы с соединительными проводами сопротивлением 0,053; 0,088; 0,14 и 0,21 Ом. По согласованию с заказчиком амперметры могут быть отградуированы для работы с соединительными проводами с другим сопротивлением, но не более 0,28 Ом. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP53 |
| Номер в госреестре СИ | 57444-14 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
