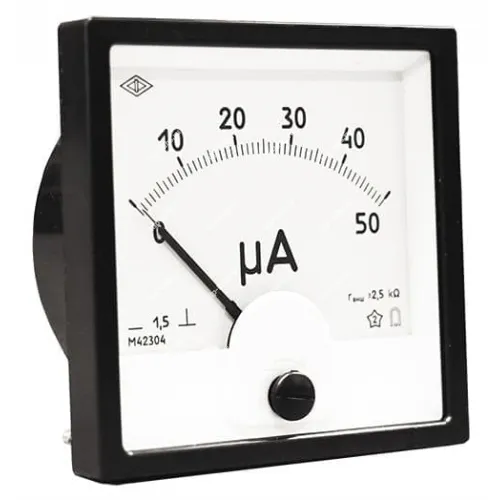

Описание стрелочного микроамперметра и милливольтметра М42306
Амперметры и вольтметры М42306 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.Амперметры и вольтметры М42306 позволяют измерять токи в пределах от 10 µА до 20 А и напряжения от 25 мВ до 750 В при непосредственном включении.По отдельному заказу возможен выпуск приборов с повышенной защитой. Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей – IP00. Калиброванные провода, соединяющие приборы с шунтами, входят в комплект поставки приборов.
Амперметры и вольтметры М42306 постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Нормальное положение приборов вертикальное или горизонтальное. Возможно изготовление приборов с другими пределами измерений по заказу.
Приборы могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (м)
Технические характеристики амперметра и вольтметра М42306
Параметр
| Значения
|
Размеры лицевой панели, мм
| 40х40
|
Вырез в щите, мм
| 37,5
|
Длина шкалы, мм, не менее
| 26
|
Класс точности
| 2,5; 4,0
|
Степень защиты IP
| пылебрызгозащищенное IP54
|
Масса, кг, не более
| 0,08
|
Диапазон измерений
| Способ включения
| Условия эксплуатации
|
мкА – 5; 10; 20; 25; 30
| Непосредственно
| Температура -30…+50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5 м/с2, частота 50 Гц. Ударопрочность: ускорение 30 м/с2, частота ударов 10…50 в мин., 2000 ударов.
|
мкА – 50
| Непосредственно
| Температура -50…+60 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 100 м/с2, частота ударов 10…50 в мин., 2000 ударов. Для приборов с повышенной устойчивостью к механическим воздействиям: температура -50…+60 С, относительная влажность 95 % при температуре +40 С. Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц. Ударопрочность: 100 м/с2 – 88000 ударов, 150 м/с2 – 20000 ударов, 500 м/с2 – 2000 ударов с частотой 80…120 ударов в минуту
|
мВ – 25; 50; 75; 150; 300; 500; 750; 1000
| С калиброванными проводами сопротивлением 0,035 Ом
| Температура -50…+60 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 100 м/с2, частота ударов 10…50 в мин., 2000 ударов. Для приборов с повышенной устойчивостью к механическим воздействиям: температура -50…+60 С, относительная влажность 95 % при температуре +40 С. Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц. Ударопрочность: 100 м/с2 – 88000 ударов, 150 м/с2 – 20000 ударов, 500 м/с2 – 2000 ударов с частотой 80…120 ударов в минуту
|
Комплект поставки М42306
- Щитовой амперметр/вольтметр
- Паспорт с первичной поверкой
- Элементы крепежа
- Упаковка
