На практике прибор устанавливают на лицевую панель распределительных щитов для оперативного снятия показаний; в работе он относится к стрелочным приборам и тем самым обеспечивает наглядную визуальную индикацию.

При калибровке проводят поверку в соответствии с паспортом, что позволяет проконтролировать повторяемость показаний.

В ряде задач уместна дискретная индикация или применение интерфейсов типа RS-232C. Такие опции рассматриваются отдельно.

Функциональные опции

Корпус для панельной установки, рассчитанный на встраивание в щитовую панель.
Стрелочный указатель для быстрого визуального считывания измеряемых параметров.
Конструктивные решения, облегчающие монтаж и последующую замену прибора.
Совместимость с типовыми цепями индикации в электрических схемах.

Сферы использования

Установка в распределительных щитах и при эксплуатации электроустановок общего назначения.
Монтаж в технологических шкафах управления и в системах автоматизации.
Пункты контроля электроэнергии на промышленных и строительно-монтажных объектах.
Применение в местах, где требуется простая и наглядная панельная индикация параметров сети.

Описание стрелочного амперметра и вольтметра М42303

Щитовой вольтметр и амперметр М42303 выпускаются в типовом корпусе с габаритными размерами 40Х40мм; класс точности равен 2,5-4,0 в зависимости от варианта конструкции и выбранного диапазона измерений.

Степень защиты лицевой панели вольтметра указана как IP50 или IP54, а для токоведущих частей - IP00. При этом в тексте также отмечено, что амперметр имеет степень защиты IP54, для токоведущих частей - IP00. При этом прибор внесен в Госреестр средств измерений Р.Ф.

Измерительный механизм выполнен по магнитоэлектрической системе с центральным расположением; рабочее положение допускается вертикальное или горизонтальное.

При поставке щитовой амперметр и вольтметр М42303 комплектуются первичной метрологической поверкой, межповерочный интервал составляет два года.

Шкалы могут иметь нулевую отметку в начале или в середине; по специальному заказу возможна печать шкал в любых единицах измерения, со специальными надписями и иными пределами измерений.

Условия эксплуатации вольтметра и амперметра М42303

Температура -50…+60 С, относительная влажность 95% при температуре +35 С.
Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц.
Ударопрочность: ускорение 100 м/с2, частота 80…120 ударов в минуту
Относительная влажность 95 % при температуре +40 С.
Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц.
Ударопрочность: 100 м/с2 – 88000 ударов 150 м/с2 – 20000 ударов 500 м/с2 – 2000 ударов с частотой 80…120 ударов в минуту.

Комплект поставки амперметра М42303

Щитовой амперметр
Паспорт с первичной поверкой
Комплект крепежных элементов
Упаковка

Габаритные размеры

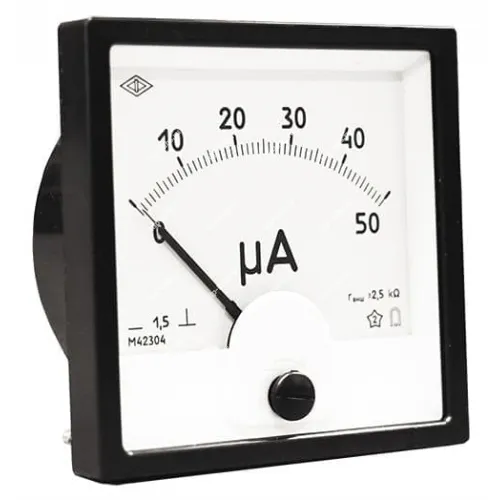

Внешний облик

Технические характеристики вольтметра М42303

Параметр	Значения
Размеры лицевой панели	40х40 мм
Вырез в щите	Диаметр 37,5 мм
Длина шкалы	26 мм
Класс точности	2,5-4,0
Степень защиты IP	пылебрызгозащищенное IP54
Межповерочный интервал	2 Года
Масса не более	0,08 кг
Тип прибора микроамперметр непосредственное подключение	Диапазоны измерения: 100; 200; 300; 500; 1000 мкА
Тип прибора миллиамперметр непосредственное подключение	Диапазоны измерения: 0,5; 1; 2,5-0-2,5; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 30/600; 50 mA/20V
Тип прибора амперметр непосредственное подключение	Диапазоны измерения: 1; 2; 3; 5; 10 А
Тип прибора амперметр. Подключение через наружный шунт на 75 mV и калиброванными проводами сопротивлением 0,035 Ом.	Диапазоны измерения: 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750 А
Тип прибора киллоамперметр. Подключение через наружный шунт на 75 mV и калиброванными проводами сопротивлением 0,035 Ом.	Диапазоны измерения: 1; 1,5; 2; 4; 6 kА

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Классзащиты	IP54
Номер в госреестре СИ	68770-17
Производитель	Электроприбор(г.Чебоксары)
Страна производитель	Россия
