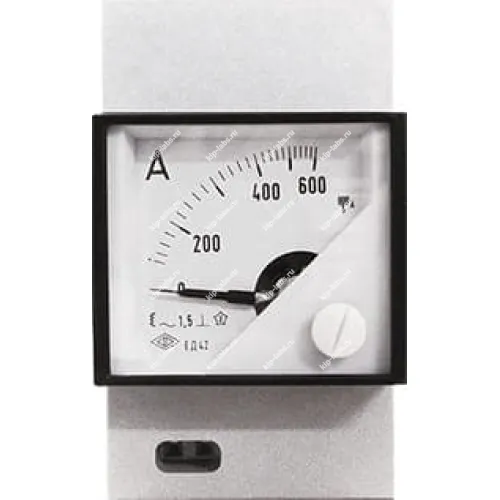

Описание амперметра, вольтметра переменного тока ЕД42
Приборы ЕД42 предназначены для измерения силы тока и напряжения в цепях переменного тока и устанавливаются на DIN-рейку шириной 35 мм EN 50022.
- Расположение измерительного механизма в приборах - угловое.
- Размер лицевой панели - 53х46 мм.
- Длина шкалы - 42 мм.
- Класс точности - 1,5.
- Степень защиты корпуса приборов - IP40.
- Масса - 0,25 кг.
- Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
- Межповерочный интервал: 1 год.
Технические характеристики ЕД42
| Диапазон измерений
| Способ включения
| Условия эксплуатации
|
| мA – 100; 150; 250; 400; 600
| Непосредственно
| Температура -40...+50 С,
относительная влажность 90 % при температуре +30 С.
Вибропрочность:
ускорение до 20 м/с2,
частота 10...55 Гц.
Ударопрочность:
ускорение до 150 м/с2,
18 ударов.
|
| A – 1; 1,5; 2,5; 4; 5; 6; 10; 20
|
| A – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 30; 40; 50; 60; 80; 100; 150; 200; 300; 400; 500; 600
| Через трансформатор тока со вторичным током
1 или 5 А
|
| кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10
|
| В – 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 500; 600
| Непосредственно
|
| кВ – 4; 6; 8; 10; 15; 20; 40; 60; 150; 250; 400
| Через трансформатор напряжения со вторичным напряжением 100 В
|
Габаритный чертеж ЕД42
