Амперметр и вольтметр Ц42302

Кратко о модели: Амперметр и вольтметр Ц42302

Амперметр и вольтметр Ц42302

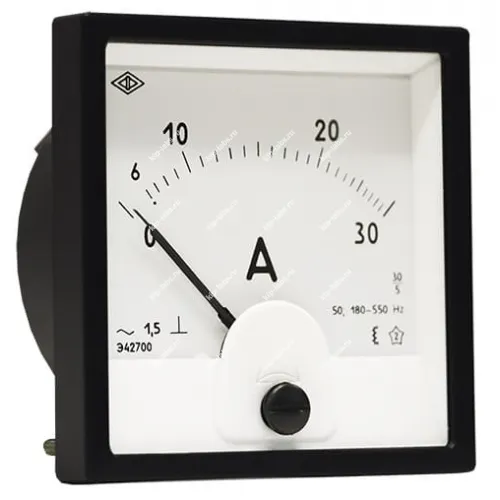

Амперметр и вольтметр Ц42302 - это стрелочный прибор, предназначенный для визуального контроля значений тока и напряжения; благодаря считываемой шкале оператор получает простой и быстрый доступ к показаниям, при этом изделие выпускает Электроприбор (г. Чебоксары), а по назначению оно относится к стрелочные приборы.

Прибор рассчитан на стационарную установку в щитах и пультах, что позволяет использовать его в системах локального контроля; тем самым при выборе конкретного исполнения важно учитывать режимы эксплуатации и требования к индикации.

Ключевые особенности

• Индикация со стрелочным указателем и нанесённой шкалой для наглядного отображения измеряемых величин.
• Панельное исполнение, предназначенное для встраивания в монтажные отверстия стандартных размеров.
• Механический указатель с демпфированием, стабилизирующим перемещения стрелки и показания.
• Предлагаются различные исполнения по классам точности и диапазонам измерений для применения в разных вариантах монтажа.
• Совместимость с традиционными схемами подключения в распределительных и измерительных щитах.

Где применяется

Прибор используют для контроля токов и напряжений в щитовой и панельной аппаратуре, за счёт наглядной стрелочной индикации он удобен в учебных стендах и сервисных зонах. В результате его применяют и для оперативного мониторинга на производственных линиях; дополнительно полезно учитывать требования к частоте съёма данных при интеграции в автоматизированные системы.

В ряде случаев уместна дискретность отсчётов, что не влияет на основной принцип работы прибора и не требует дополнительной информации для базовой эксплуатации.

Габаритный чертеж

Описание амперметра, вольтметра переменного тока Ц42302

Щитовые приборы для измерения переменного тока и напряжения выпускаются двух видов:

• магнитоэлектрической системы с выпрямителем;

• электромагнитной системы.

Приборы позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения.

Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.

Циферблаты и шкалы приборов в габаритах 60х60, 80х80, 120х120 мм выполняются в соответствии с ГОСТ 5365.

По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:

• приборы с квадратными лицевыми панелями и круглыми корпусами;

• приборы с квадратными лицевыми панелями и квадратными корпусами.

Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней – IP00.

Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.

Технические характеристики Ц42302
