Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15848
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42703 А
Декларация о соответствии ТР ТС Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf
Руководство по эксплуатации Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf

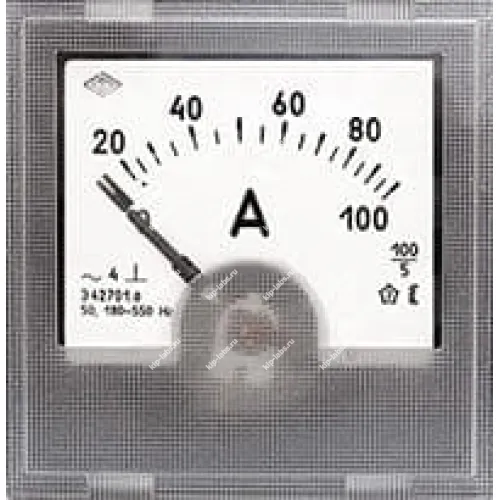

Назначение и принцип: Амперметр Э42703 А 100 100/5 50 1,5 В ОО
Амперметр Э42703 А 100 100/5 50 1,5 В ОО применяется для контроля тока в электрических цепях переменного тока, при этом стрелочная индикация обеспечивает визуальное считывание текущих показаний, а изготовителем является Электроприбор (г. Чебоксары) .
На практике прибор устанавливают в щитах и панелях управления для постоянного визуального наблюдения за токовыми параметрами. В работе такой способ индикации относится к стрелочные приборы.
При калибровке и проверке следует учитывать базовые правила монтажа и настройки, что упрощает дальнейшую эксплуатацию.
Функциональные опции
Прибор оснащён стрелочной шкалой и рассчитан на применение совместно с трансформатором тока 100/5. Это даёт возможность считывать значения на номинальной шкале 100 А при частоте 50 Гц.
- Номинальный ток: 100 А
- Соотношение трансформатора тока: 100/5
- Частота: 50
- Класс точности: 1,5
- Исполнение: В ОО
Сферы использования
При эксплуатации амперметр применяют в распределительных щитах и системах управления для оперативного контроля токовых нагрузок, что помогает выявлять отклонения в работе электрических цепей и облегчает техническое обслуживание.
В работе прибор используют на промышленных объектах, в энергетике и на объектах инфраструктуры, где требуется визуальная индикация тока. На практике такие установки упрощают контроль и обслуживание.
Уместна дискретность показаний при интеграции в состав систем мониторинга; решения по самокалибровке и интерфейсам связи принимаются на этапе наладки.
Габаритные размеры
Обзор амперметра и вольтметра Э42703 А 100 100/5 50 1,5 В ОО:
Приборы используются для измерения тока и напряжения в цепях переменного тока. Они находят применение в различных отраслях промышленности.
Циферблаты и шкалы при габаритах 60х60, 80х80 мм выполняются в соответствии с ГОСТ 5365; габариты 72х72, 96х96 мм соответствуют Din 43802.
Для защиты от прикосновения к токоведущим стержням приборы могут поставляться с защитными колпачками КЗ-4, при этом необходимость их поставки следует указывать при заказе.
Технические характеристики Э42703 А 100 100/5 50 1,5 В ОО:
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 96х96 |
| Вырез в щите, мм | 92х92 |
| Длина шкалы, мм | 95 |
| Основная погрешность, % | 4,0 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,35 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| A - 10; 30; 50; 75; 100; 150; 200; 250; 300; 400; 600; 800 | через ТТ со вторичным током 5 А | Температура -40... +50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5...30 м/с.кв, частота 10...70 Гц. Ударопрочность: ускорение 70 м/с.кв, 2000 ударов с частотой 10...50 ударов в мин. |
| кА - 1,5; 2; 3 | ||
| В - 500 | ||
| Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока 1А. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 37283-08 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
