- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15861
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42700.8
Декларация о соответствии ТР ТС Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf
Руководство по эксплуатации Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf

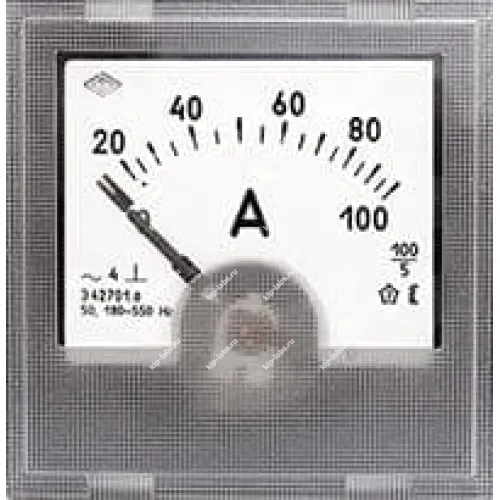

Кратко о модели: Амперметр Э42700.8
Амперметр Э42700.8 - стрелочный индикатор, предназначенный для контроля силы тока в электрических цепях; конструкция устройства рассчитана на монтаж в щитах и панелях. Производитель - Электроприбор (г. Чебоксары). За счёт панельного исполнения монтаж и техническое обслуживание становятся проще.
Модель входит в линейку стрелочных измерителей и используется для визуального контроля параметров электросети. Для подбора аналогичных устройств и сопутствующих изделий ориентируйтесь на раздел стрелочные приборы и на категорию электроизмерительные приборы.
Прибор отображает показания в реальном времени, благодаря этому можно оперативно оценивать состояние цепи; при этом его конструкция упрощает обслуживание и замену в полевых условиях.
Ключевые особенности
- Стрелочная индикация с градуированной шкалой
- Панельное исполнение для встраивания в щит или корпус
- Механическая конструкция, обеспечивающая наглядность показаний
- Компактные габариты и относительно простой монтаж
- Совместимость с типовыми контрольными цепями и аксессуарами
Где применяется
Амперметр устанавливают в распределительных щитах, на пультах управления и в различных электроустановках, где требуется оперативная визуальная проверка тока. В промышленной автоматике и при обслуживании электрооборудования прибор применяют как средство быстрой диагностики при пуске и наладке.
Уместна дискретность показаний и возможна интеграция в систему сбора данных через дополнительные интерфейсы; точный набор опций определяется конкретной модификацией. Таким образом, при проектировании щитов следует учитывать требования к размещению и обеспечению доступа для обслуживания.
Габаритный чертеж
Описание амперметра и вольтметра Э42700.8
Приборы предназначены для измерения силы тока и напряжения в электрических цепях переменного тока и применяются в различных отраслях промышленности.
Циферблаты и шкалы приборов в габаритах 60х60, 80х80 мм выполняются в соответствии с ГОСТ 5365, 72х72, 96х96 мм - в соответствии с Din 43802
Для защиты от прикосновения к токоведущим стержням приборы могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики Э42700.8
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 80х80 |
| Вырез в щите, мм | 77,5 |
| Длина шкалы, мм | 65 |
| Основная погрешность, % | 4,0 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,35 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| A - 10; 30; 50; 75; 100; 150; 200; 250; 300; 400; 600; 800 | через ТТ со вторичным током 5 А | Температура -40... +50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5...30 м/с.кв, частота 10...70 Гц. Ударопрочность: ускорение 70 м/скв, 2000 ударов с частотой 10...50 ударов в мин. |
| кА - 1,5; 2; 3 | ||
| В - 500 | ||
| Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока 1А. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 37283-08 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
