Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: РЕЙС-205
- Производитель: СТЭЛЛ НПП
- Код товара: 16076
- Доступность: В наличии (Срок отгрузки: 20-30 дней)

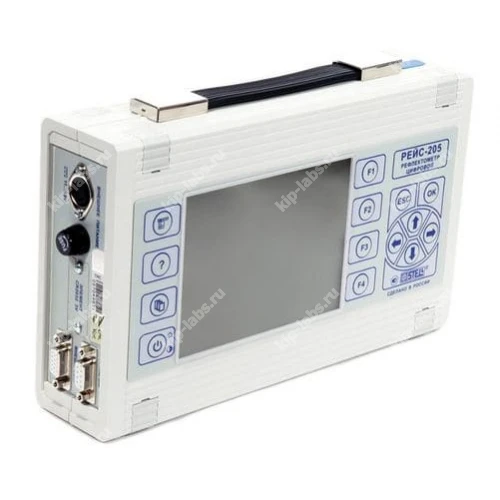

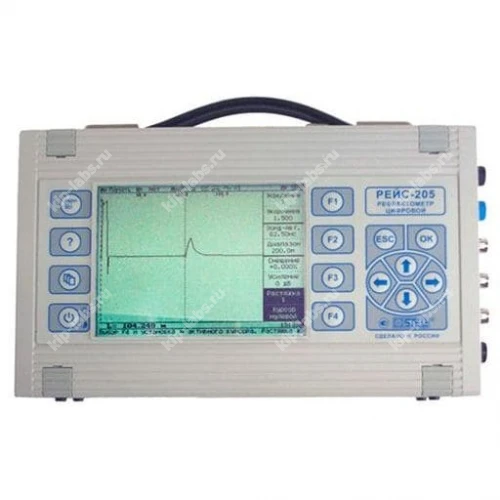

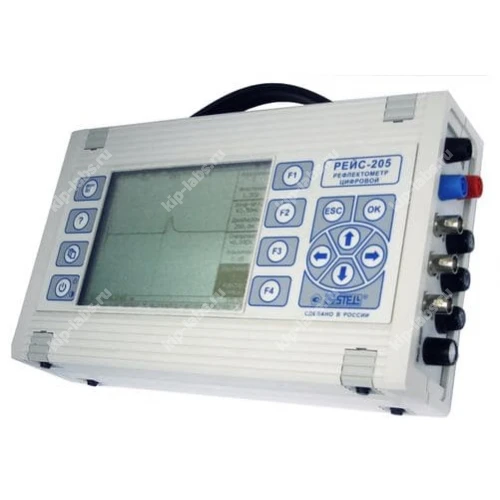

Назначение и принцип: РЕЙС-205 -Цифровой рефлектометр
РЕЙС-205 служит для определения мест различных повреждений в кабельных линиях связи, силовых кабелях и прочих типах кабелей; прибор разработан СТЭЛЛ НПП, при этом он относится к семейству рефлектометры.
Устройство сочетает в одном корпусе импульсный рефлектометр и кабельный измерительный мост. Это решение даёт возможность быстро переключаться между режимами анализа, что упрощает выполнение комплекса измерительных операций.
Функциональные опции
Ниже перечислены ключевые эксплуатационные возможности прибора; некоторые пункты объединены для компактности и лучшей читабельности.
- Поддержка нескольких методов локализации повреждений в кабельных трассах
- Цифровая индикация выходного сопротивления
- Регулировка яркости и контрастности экрана
- 72% площади дисплея выделено под отображение рефлектограмм, а тонкий луч повышает удобство анализа
- При мостовом методе на экране выводятся подробные схемы подключения линии, что облегчает работу с измерениями
- Наличие мощного зондирующего импульса и отдельного компенсирующего сигнала
- Три рефлектометрических входа для одновременного подключения трёх линий
- Встроенные часы индицируют текущее время и сохраняют в памяти момент записи рефлектограмм
- Интуитивно понятное и удобное управление
- Возможность работы при недостаточной освещённости
- Интерфейс для подключения к компьютеру
- Низкое энергопотребление с режимом энергосбережения
- Индикатор заряда аккумуляторов для своевременной подзарядки
- Прочный пластмассовый корпус и повышенная надёжность
Сферы использования
На практике РЕЙС-205 применяют при диагностике кабельных линий связи, в энергообслуживании и для проверки прочих типов кабелей, что делает его универсальным инструментом для полевых и цеховых работ. При эксплуатации устройство используют как при плановом техническом обслуживании, так и при аварийно-восстановительных работах.
При калибровке и переносе данных наличие интерфейса связи с компьютером оказывается уместным; в работе это упрощает обработку и архивирование результатов.

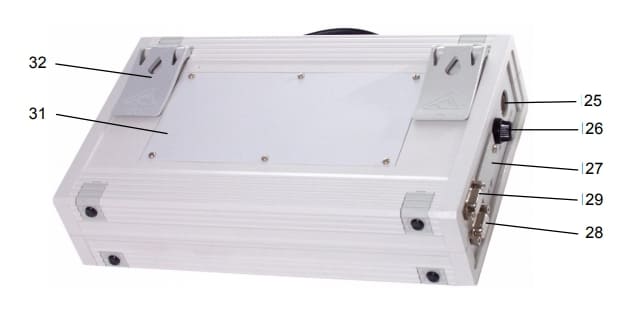

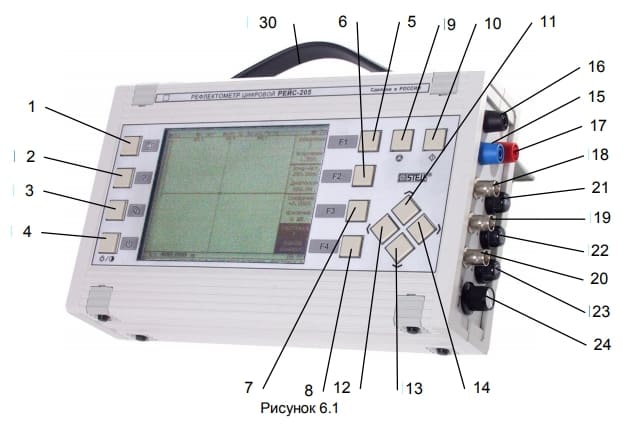

Основные элементы рефлектометра РЕЙС-205:
- Выбор верхней функциональной строки
- Зарезервирована под функцию "Помощь"
- Вызов меню
- Включение прибора, вызов меню установки яркости и контрастности, и выключения
- Выбор режима установки усреднения и коэффициента укорочения
- Выбор режима установки длительности зонда и диапазона измерения
- Выбор режима установки смещения и усиления
- Выбор режима установки растяжки и выбора и установки активного курсора
- Возврат к предыдущему режиму или отмена действия
- Ввод режима или параметра
- Смещение вверх или увеличение значения вы- бранного параметра
- Смещение влево или уменьшение значения вы- бранного параметра
- Смещение вниз или уменьшение значения вы- бранного параметра
- Смещение вправо или увеличение значения вы- бранного параметра
- Вход для мостового метода
- Вход для мостового метода
- Вход для мостового метода
- Выход-вход 3 для подключения линии
- Выход-вход 2 для подключения линии
- Выход-вход 1 для подключения линии
- Защита входа 3
- Защита входа 2
- Защита входа 1
- Изменение выходного сопротивления
- Подсоединение блока питания-зарядки
- Защита питания от внешнего источника
- Крышка отсека гальванического элемента питания встроенных часов
- Подключение внешних устройств
- Подключение компьютера
- Для переноса
- Крышка отсека гальванических элементов питания прибора
- Для положения прибора под углом (два положения)
Технические характеристики цифрового рефлектометра РЕЙС-205:
| Параметр | Значения |
|---|---|
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500) | 12,5; 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200; 102400 м |
| Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазонах от 100 до 102400 м (от конечного значения диапазона) | ±0,2 % |
| Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения на диапазонах от 100 до 102400 м (от конечного значения диапазона) | ±0,4 % |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 с дискретностью установки коэффициента укорочения 0,001 |
| Отсчет расстояния | С помощью двух вертикальных курсоров - нулевого и измерительного |
| Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м | От 0 до 12,5 при максимальном значении растяжки 16; от 0 до 25 при максимальном значении растяжки 32; от 0 до 50 при максимальном значении растяжки 64; от 0 до 100 при максимальном значении растяжки 128; от 0 до 200 при максимальном значении растяжки 256; от 0 до 400 при максимальном значении растяжки 512; от 0 до 800 при максимальном значении растяжки 1024; от 0 до 1600 при максимальном значении растяжки 2048; от 0 до 3200 при максимальном значении растяжки 4096; от 0 до 6400 при максимальном значении растяжки 8192; от 0 до 12800 при максимальном значении растяжки 16384; от 0 до 25600 при максимальном значении растяжки 32768; от 0 до 51200 при максимальном значении растяжки 65536; от 0 до 102400 при максимальном значении растяжки 131072 |
| Амплитуда зондирующего импульса | На нагрузке 50 Ом не менее 7 В (повышенная – 22 В) |
| Длительность зондирующего импульса | Регулируется от 10 нс до 30 мкс |
| Возможность включения импульса компенсации | На диапазонах от 1600 м и выше |
| Амплитуда импульса компенсации | На нагрузке 50 Ом не менее 7 В. |
| Длительность импульса компенсации | От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 15 нс не нормируется) |
| Выходное сопротивление прибора | От 30 до 410 Ом |
| Перекрываемое прибором затухание | Не менее 86 дБ |
| Память | Сохранение до 500 рефлектограмм, в том числе при отсутствии питании |
| Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям | Не менее 20 дБ |
| Диапазон измерения сопротивления шлейфа мостовым методом | От 0,1 до 50 000 Ом |
| Предел допускаемых значений абсолютной погрешности измерения сопротивления шлейфа | (0,001R + 0,1) Ом, при сопротивлении шлейфа от 0,1 до 999,9 Ом (R - индицируемое прибором сопротивление); (0,001R + 1) Ом, при сопротивлении шлейфа от 1,000 до 9,999 кОм; (0,002R + 10) Ом, при сопротивлении шлейфа от 10 до 50 кОм |
| Предел допускаемых значений абсолютной погрешности измерения сопротивления шлейфа в рабочих условиях применения | (0,002R + 0,1) Ом, при сопротивлении шлейфа от 0,1 до 999,9 Ом; (0,002R + 1) Ом, при сопротивлении шлейфа от 1,000 до 9,999 кОм; (0,004R + 10) Ом, при сопротивлении шлейфа от 10 до 50 кОм |
| Диапазон измерения омической асимметрии мостовым методом при сопротивлении шлейфа | Не более 2 кОм от 0,1 до 100 Ом |
| Предел допускаемых значений абсолютной погрешности измерения омической асимметрии | (0,002R + 0,1) Ом |
| Диапазон измерения сопротивления изоляции мостовым методом | От 0,01 до 10000 МОм |
| Предел допускаемых значений абсолютной погрешности измерения сопротивления изоляции | 0,01R |
| Диапазон измерения емкости мостовым методом | От 1 до 10000 нФ |
| Диапазон измерения расстояния до места утечки в мостовом режиме | От 0 до 60 км при погонном сопротивлении 30 Ом/км |
| Диапазон измерения уровня помех на постоянном и переменном токе в мостовом режиме | От 0 до 200 В |
| Общие характеристики | |
| Прибор сохраняет свои технические характеристики при питании | От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В |
| Ток, потребляемый прибором от источника постоянного тока | Не более 0,5 А, при номинальном напряжении 12 В |
| Средняя наработка на отказ | Не менее 6000 ч |
| Гамма - процентный ресурс прибора | Не менее 10000 ч при g = 90 % |
| Габаритные размеры прибора | 275 х 166 х 70 мм |
| Масса прибора со встроенными элементами питания | Не более 2,5 кг |
| Масса прибора в потребительской таре | Не более 5 кг |
Комплект поставки РЕЙС-205:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой рефлектометр РЕЙС-205 | 1 |
| 2 | Кабель соединительный (2 м) | 3 |
| 3 | Кабель связи с компьютером | 1 |
| 4 | Кабель поверки | 1 |
| 5 | Кабель присоединительный | 1 |
| 6 | Кабель питания 12 В | 1 |
| 7 | Провод | 3 |
| 8 | Нагрузка | 1 |
| 9 | Предохранитель ВП2Б-1 0,25 А 250 В | 3 |
| 10 | Предохранитель ВП2Б-1 1А 250 В | 1 |
| 11 | Сумка | 1 |
| 12 | Руководство по эксплуатации | 1 |
| 13 | Формуляр | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 25736-03 |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
