- Производитель: Sonel S.A.
- Код товара: 16162
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
164 280₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUTDR410

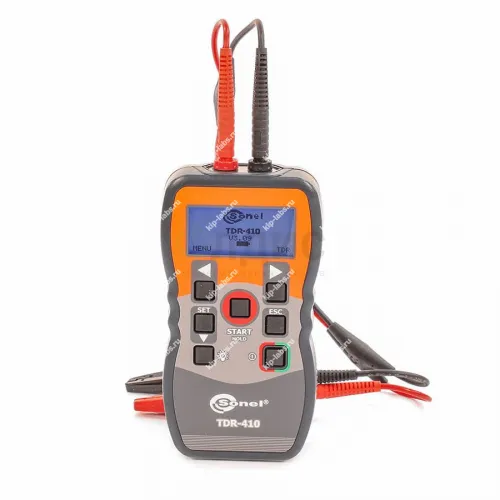

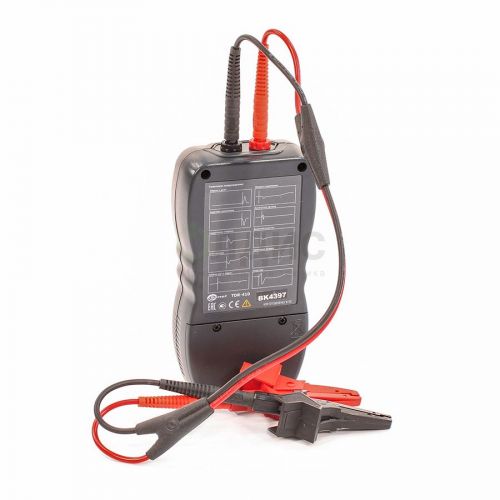

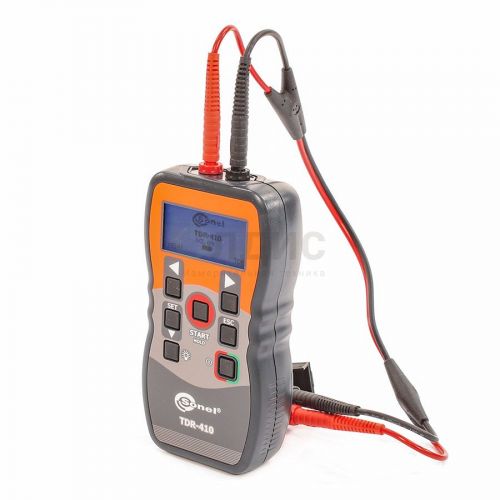

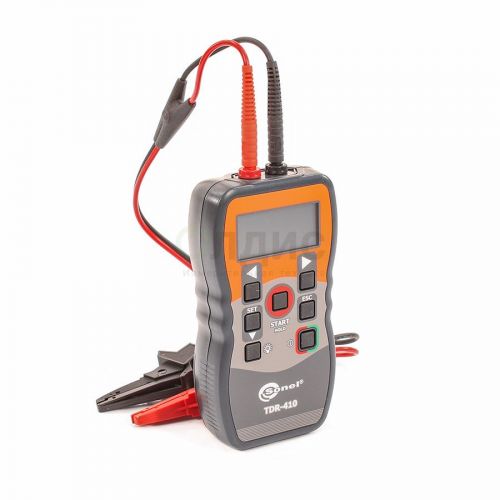

Кратко о модели: Рефлектометр TDR-410
Рефлектометр TDR-410 - цифровой импульсный локализатор, применяемый для поиска дефектов в кабельных линиях; при этом специалисты, использующие прибор в повседневной практике, отмечают стабильные эксплуатационные характеристики и аккуратное исполнение конструкции. Производитель: Sonel S.A.
При помощи TDR-410 определяют места повреждений в силовых, телефонных и телекоммуникационных кабелях. Благодаря этому все результаты отображаются на встроенном дисплее, что упрощает оценку состояния линии. В ряде задач уместна дискретность измерений и возможность самокалибровки, что позволяет сократить время на подготовку прибора.
Ключевые особенности
К основным характеристикам прибора относят ряд функциональных и конструктивных решений, что позволяет решать типовые задачи локализации повреждений на кабельных линиях.
- Пользоваться устройством очень легко (для этого не нужно обладать определёнными знаниями и иметь навыки). С работой справится даже новичок,
- Устройство надёжное и долговечное (при условии правильной эксплуатации),
- Выдаёт достоверный и точный результат (погрешность незначительная),
- Пользователь может выбрать режим измерения (ручного или автоматического),
- Работает в диапазоне измерения (7м, 15м, 30м, 60м, 120м, 250м, 1км, 2км, 3км, 4км),
- Возможно регулировать скорость распространения волн,
- С длиной кабеля 4 метра,
- Генератор тонального сигнала – двухтональный,
- Все параметры будут видны на жк экране (экран имеет разрешение 128 x 64 пиксель),
- С амплитудой зондирующего импульса (+5 В для разомкнутой цепи, +1.5 В с нагрузкой 50 Ом),
- Продолжительность зондирующего импульса (3 нс до 3 мкс),
- С частотой отправки импульса (2 сканирования за 1 сек, либо один импульс),
- Питание от четырёх алкалиновых батареек АА,
- Рабочие температуры от минус десяти градусов до плюс пятидесяти градусов,
- Рекомендуемые температуры хранения устройства от минус двадцати градусов до плюс семидесяти градусов,
- Устройство компактное, его очень удобно носить с собой (мало весит – 350 г),
- Устройство имеет высокую степень безопасности и защиты

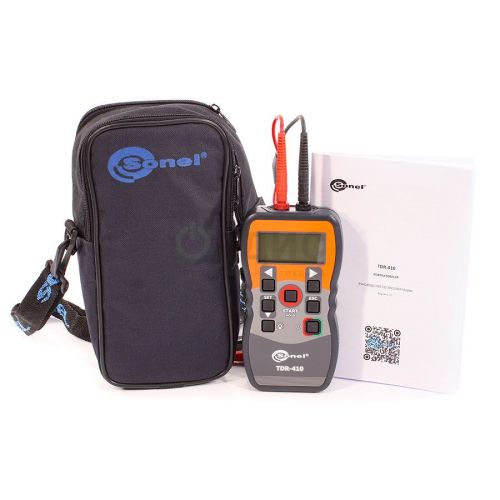

- Двухпроводный соединительный кабель 0,6 м - 1 шт.
- Зажим «Крокодил» изолированный красный K02 - 1 шт.
- Зажим «Крокодил» изолированный черный K01- 1 шт.
- Футляр М2 - 1шт.
- Элемент питания алкалиновый 1,5V AA LR6 - 4 шт.
Где применяется
TDR-410 используют для поиска участков повреждений в силовых, телефонных и коаксиальных кабелях; таким образом прибор помогает выявлять дефекты, связанные с изменениями сопротивления. С его помощью измеряют длину кабеля и определяют расстояние до повреждения в диапазоне 0 до 4000 метров. Для получения справочной информации о приборах этой группы см. Рефлектометры.
Комплект поставки TDR-410:
Технические характеристики рефлектометра TDR-410:
| Параметр | Значения |
|---|---|
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км |
| Выбор диапазона измерения | ручной или автоматический |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1% выбранного диапазона * |
| Разрешение измерения | ок. 1% выбранного диапазона |
| Чувствительность измерения | минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм) |
| Скорость распространения волн | регулируемая в диапазоне от 0% до 99% скорости света с шагом 1% |
| Волновое сопротивление кабеля | выбор из значений 25, 50, 75 и 100 Ом |
| Разрешение ЖК-дисплея | 128 x 64 пиксель |
| Защита по напряжению | 250 В переменного тока (AC) |
| Генератор тонального сигнала | двухтональный переменной частоты 810 Гц – 1110 Гц |
| Амплитуда зондирующего импульса | +5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом |
| Длительность зондирующего импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Частота отправки импульса | 2 сканирования в секунду или один импульс (для каждой шкалы диапазона) |
| Питание | 6 В (4 алкалиновых батарейки AA) |
| Температура хранения | -20°C до +70°C |
| Рабочая температура | -10°C до +50°C |
| Размеры, мм | 165 x 90 x 37 |
| Масса, г | 350 |
| Степень защиты корпуса | IP54 |
| * - Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала. | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
| Гарантия (мес.) | 24 |
