Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ЭРСТЕД
- Код товара: 16062
- Доступность: В наличии (Срок отгрузки: 10-20 дней)
- Оптовая цена: по запросу
-
Розничная цена:
73 920₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: РИ-307USBм

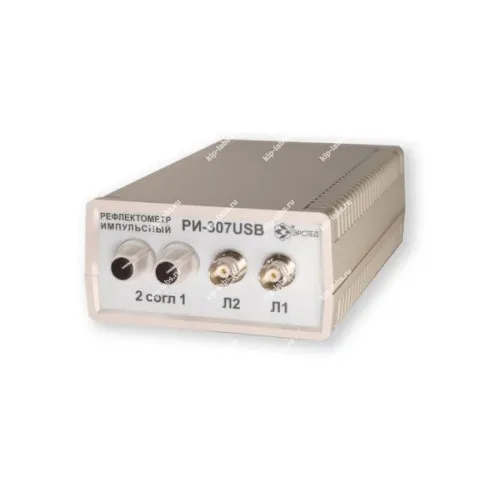

Описание модели: РИ-307USBм СТРИЖ - Рефлектометр с расширенной версией ПО
РИ-307USBм СТРИЖ воспроизводит функционал модели РИ-307 СТРИЖ, при этом отличается уменьшенными габаритами и сниженной стоимостью. Для управления и визуализации результатов прибор рассчитан на совместную работу с персональным компьютером; дополнительную информацию можно получить у производителя ЭРСТЕД и в разделе рефлектометры.
РИ-307USBм СТРИЖ представляет собой импульсный двухканальный кабельный локатор. Он предназначен для определения типа и расположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
Преимущества
- Исполнение в виде выносного блока, подключаемого к ПК по USB;
- Питание по шине USB (не требует аккумуляторов и блока питания);

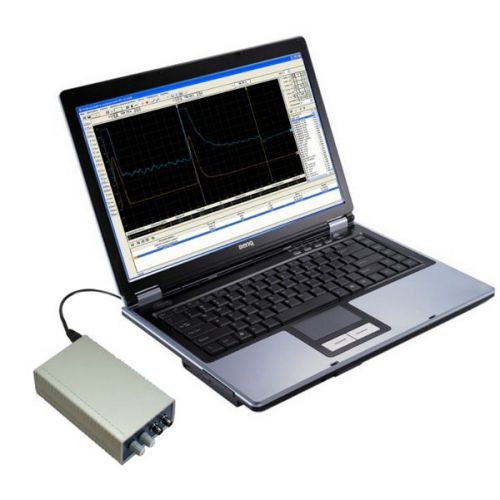

- Управление и отображение результатов измерения на персональном компьютере;
- Два параллельных канала;
- Измерение в реальном масштабе времени;
- Максимальная дальность - 64 км;
- Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
- Двухкурсорная измерительная система;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Подавление асинхронных помех;
- Режим выявления непостоянных во времени неоднородностей;
- Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
- Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- Режим регистрации разбитости пар;
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
Область применения
РИ-307USBм СТРИЖ используется для выполнения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом. Ниже приведён перечень выполняемых измерений.
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- Измерение коэффициента укорочения линии при известной ее длине;
- Определение характера повреждений.
Кроме того, при оценке результатов полезно учитывать параметры дискретности и возможности самодиагностики прибора. При необходимости можно обратить внимание на опции подключения и интерфейсы для интеграции в существующие системы.
Технические характеристики рефлектометра РИ-307USBм СТРИЖ
| Параметр | Значения |
|---|---|
| Диапазон измерения расстояния (временной задержки) | от 0 до 64000 м (от 0 до 640 мкс) |
| Поддиапазоны измерений | 0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс) |
| Погрешность измерения расстояния | от 12,5 см до 8 м в зависимости от поддиапазона измерений. |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
| Длительность зондирующего импульса | от 10 нс до 50 мкс |
| Амплитуда зондирующего импульса | не более 10 В |
| Чувствительность приёмного тракта | 1 мВ |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 |
| Время непрерывной работы | не ограничено |
| Габаритные размеры | 175х95х47 мм |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей | не более 0,3 кг |
Комплектация рефлектометра РИ-307USBм СТРИЖ
| Наименование | Количество |
|---|---|
| Рефлектометр импульсный РИ-307USBм СТРИЖ | 1 |
| Кабель USB 2.0 (A – B) | 1 |
| Кабель соединительный 1,5 м | 2 |
| Руководство по эксплуатации РЭ | 1 |
| Компакт-диск с расширенной версией ПО | 1 |
| Сумка для аксессуаров | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
