Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADG-200-2

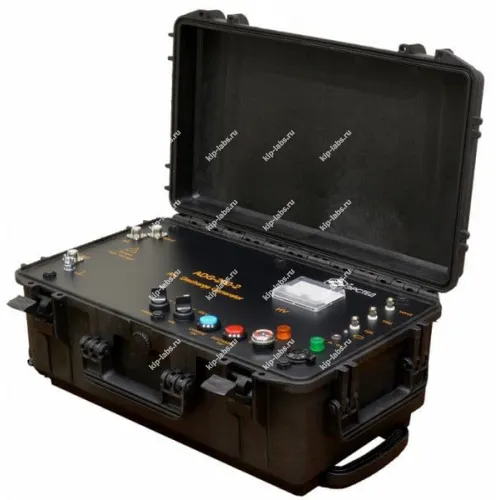

Кратко о модели: ADG-200-2 СКАТ-М - Источник дуговых разрядов
ADG-200-2 СКАТ-М представляет собой источник импульсных дуговых разрядов, разработанный компанией ЭРСТЕД для совместной работы с рефлектометрами типа РИ-407, TDR-107, TDR-109 и приборами других производителей. Устройство расширяет возможности диагностики при поиске высокоомных дефектов, которые сложно локализовать с помощью низковольтного импульсного метода.
За счёт формирования высоковольтных импульсов генератор создаёт условия для применения безпрожиговых методов поиска повреждений в изоляции силовых кабелей (> 1 кОм), при этом оно органично интегрируется с оборудованием из сегмента рефлектометры. Таким образом прибор целесообразен при выявлении нарушений изоляции, требующих иных подходов, нежели стандартные низковольтные методики.
Нейтрально: дискретность параметров и необходимость самокалибровки оцениваются в зависимости от конкретных задач. В ряде случаев учитывают также требования по передаче данных и синхронизации с рефлектометром.
Ключевые особенности
- Полностью автономное питание;
- Малые габариты - комплекс свободно умещается в багажник легкового автомобиля;
- Небольшой вес.
Где применяется
Генератор обеспечивает работу безразрушающих методик поиска высокоомных (> 1 кОм) повреждений в изоляции силовых кабелей, что позволяет проводить диагностику без пробоя изоляции, при этом используются как импульсно-дуговые, так и волновые подходы.
- Импульсно-дуговой метод - ИДМ (ARM, метод кратковременной дуги);
- Метод колебательного разряда по току - МКР (ICE, метод волны тока).
Технические характеристики генератора дуговых разрядов ADG-200-2 СКАТ-М
| Параметр | Значения |
|---|---|
| Диапазон регулировки выходного напряжения | 0…10 кВ |
| Ступени выходного напряжения | 4 кВ, 10 кВ |
| Режимы заряда | Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL) |
| Максимальная запасенная энергия | 200 Дж |
| Время затягивания дуги | 1...10 мс (зависит от внешних условий) |
| Минимальный интервал времени между последовательными разрядами | Определяется оператором, но не менее 20 с |
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают | На разъеме TDR - 60 В; На разъеме WAVE - 120 В; На разъеме TRIG - 20 В |
| Питание | Автономное - аккумулятор 12 В, 12 А/ч |
| Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе | 100 |
| Диапазон рабочих температур | -20...+40 °С |
| Габаритные размеры | 520х350х300 мм |
| Масса, не более | 26 кг |
Комплектация генератора ADG-200-2 СКАТ-М
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор дуговых разрядов ADG-200-2 СКАТ-М | 1 |
| 2. | Зарядное устройство | 1 |
| 3. | Комплект высоковольтных проводов с зажимами «Крокодил» для подключения к кабелю | 2 |
| 4. | Ключ замка блокировки | 2 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Разрядник ~3.5 кВ для проверки генератора | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
