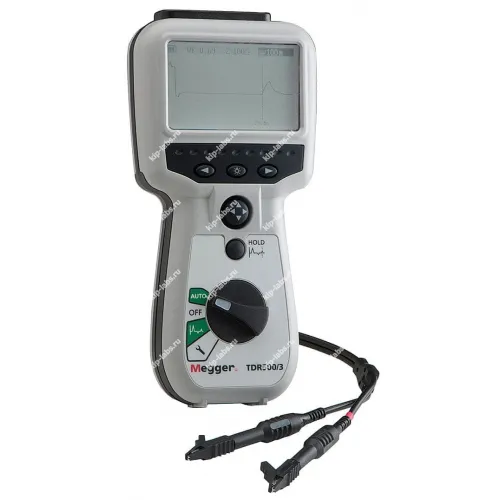

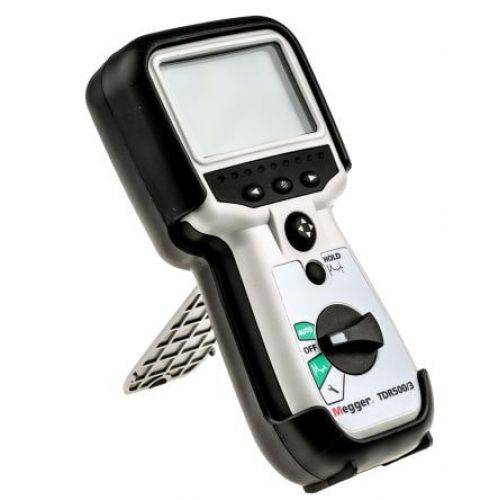

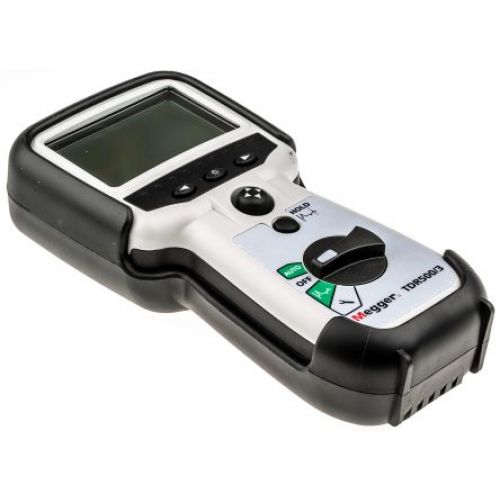

Рефлектометр импульсный TDR500/3 CTV

Назначение и принцип: Рефлектометр импульсный TDR500/3 CTV

Прибор TDR500/3 CTV применяют для поиска мест повреждений и определения протяжённости кабельных линий, при этом изготовителем устройства является Megger.

Устройство формирует короткие импульсы и регистрирует их отражения, что позволяет вычислять расстояние до дефектов; это поведение свойственно приборам из группы рефлектометры.

Конструкция рассчитана на работу в полевых условиях. В работе это даёт возможность эксплуатировать прибор при обслуживании и локализации повреждений на кабельных трассах, при калибровке уместна дискретность режимов и наличие функций самоконтроля.

Функциональные опции

• На практике регистрируются отражения для точной локализации обрывов, корон и участков с изменёнными параметрами, при этом анализ формы сигнала помогает дифференцировать тип неисправности.
• Доступны несколько режимов возбуждения импульсов и переключение чувствительности, что облегчает работу с линиями, имеющими разные электрические характеристики.
• В работе предусмотрена возможность выбора коэффициента скорости распространения сигнала, что позволяет корректно переводить задержку в расстояние.

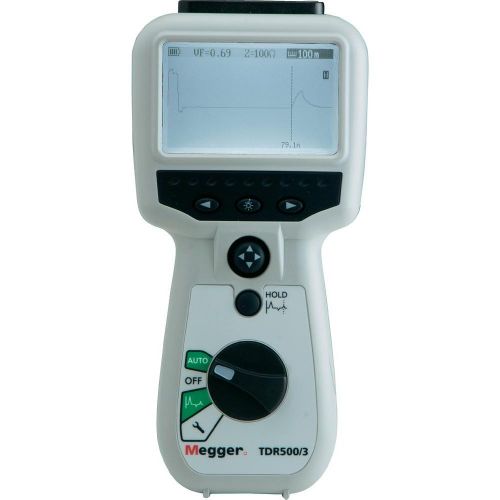

• Экран показывает форму отражённого импульса и тем самым упрощает интерпретацию результатов измерения.
• На практике прибор оборудован средствами запоминания и экспорта замеров, что облегчает последующий анализ полученных данных.

Сферы использования

• Телекоммуникационные кабельные линии, включая медные и коаксиальные сети.
• Монтаж и техническое обслуживание линий электропередачи и распределительных трасс на объектах связи и на промышленных предприятиях.
• Диагностика кабельных трасс в жилых и коммерческих зданиях при пуско-наладочных работах и ремонте.
• Инжиниринг и приёмка кабельных систем после прокладки, а также проверка качества прокладки кабельных линий.

Описание рефлектометра импульсного TDR500/3 CTV:

MРефлектометр Megger TDR500/3 применяется для обследования кабелей в металлической оболочке на наличие неполадок. Он прост и удобен в обращении, каждая кнопка активирует определенную функцию При проверке витых пар по длине дефектные места указываются зуммером Для работы в слабоосвещенных местах дисплей прибора имеет подсветку Установка чувствительности на каждом диапазоне расстояний осуществляется автоматически.

Отличительные особенности импульсного рефлектометра TDR500/3 CTV:

• Простота и удобство управления
• Корпус прибора выполнен из ABS-пластика, обладающего высокой прочностью
• Автоматическое отключение через несколько минут простоя экономит заряд аккумулятора
• Пыле- и влагозащищенный корпус
• Сумка с ремнем предусмотрена для хранения и переноски рефлектометра Megger TDR500/3

Области применения импульсного рефлектометра TDR500/3 CTV:

• Телекоммуникации
• Кабельное телевидение
• Авиакосмическая промышленность
• Установка электрооборудования
• Установка компьютерных сетей
• Коммуникации
• Компьютерные отделы
• Железнодорожная сигнализация
• Университетские и промышленные сети

• Системы инженерного оборудования зданий
• Распространители кабеля
• Производители кабеля
• Промышленные сети связи
• Инженеры по техническому обслуживанию предприятий

Технические характеристики:

Комплект поставки импульсного рефлектометра TDR500/3 CTV:
