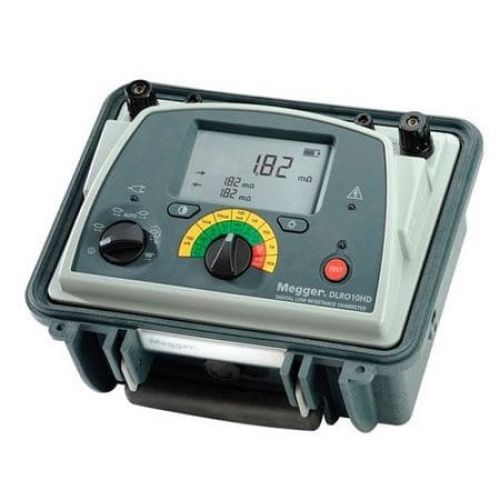

Микроомметр цифровой DLRO10HD

Назначение и принцип: Микроомметр цифровой DLRO10HD

Прибор Megger DLRO10HD предназначен для прецизионного определения малых сопротивлений в контактах, шинах и обмотках, при этом он рассчитан на эксплуатацию как в полевых условиях, так и в лабораторных.

Измерения выполняются по четырёхпроводной методике. Это снижает влияние сопротивления соединений и повышает воспроизводимость результатов, и прибор входит в линейку омметры, что упрощает подбор совместимых средств контроля.

Функциональные опции

Устройство имеет набор функциональных режимов, упрощающих проведение испытаний и минимизирующих время на серию измерений и оформление протоколов. При этом предусмотрены средства для стабилизации и хранения данных.

• Цифровой индикатор для отображения результатов
• Несколько режимов измерения и уровней тестового тока
• Встроенная память для фиксации измерений
• Функции усреднения и стабилизации показаний
• Защита от некорректного подключения и индикация ошибок
• Портативный корпус для использования в полевых условиях

Сферы использования

На практике DLRO10HD применяют для контроля контактных соединений, заземляющих контуров и обмоток электрических машин, что позволяет выполнять проверку качества соединений и состояние обмоток в разных условиях эксплуатации.

При калибровке и поверке следует учитывать требования метрологических служб. Отдельные параметры, такие как дискретность отсчётов или наличие интерфейсов связи, рекомендуется оценивать при выборе конкретной модификации.

Технические сведения о DLRO10HD

Модель DLRO10HD является продолжением семейства низкоомных 10-амперных омметров (DLRO10 и DLRO10X) и ориентирована на применение в тяжёлых условиях; при этом сохранена простота управления в рабочем диапазоне и реализована возможность последовательных измерений с заряжанием батарей от сети.

Корпус выполнен в прочном исполнении и удобен для работы как в суровых внешних условиях, так и при производственных испытаниях. Степень защиты составляет IP65 при закрытой крышке и IP54 при открытой крышке.

Крышка изготовлена съёмной, что облегчает доступ к контактам и измерительным щупам.

В комплекте штатно поставляется двойной ручной щуп DH4 компании Megger с проводниками длиной 1.2 m. При необходимости возможна установка щупов другой длины и с иными наконечниками.

Прибор предлагает пять режимов измерения, которые выбираются поворотным переключателем; органы управления рассчитаны на простую эксплуатацию даже в защитных перчатках, тем самым ускоряя работу оператора в полевых условиях.

Для компенсации термоЭДС ток пропускают через исследуемую цепь в обоих направлениях, после чего вычисляют среднее значение сопротивления. Если влияние термоЭДС несущественно, можно выбрать однонаправленный автоматический режим, который снижает время измерения в 2 раза за счёт пропуска тока только в одном направлении.

Дополнительные режимы включают последовательное измерение с фиксацией результата каждые 3 секунды и однонаправленный индуктивный режим.

Прибор приспособлен для измерения тонких проводников, шин и качества соединений, поскольку имеет 10-амперный диапазон для определения сопротивлений до 250 mОм; при измерениях обмоток двигателей и генераторов проявляется индуктивность, поэтому требуется понимание индуктивного режима и процесса заряда для получения корректного результата.

Электромагнитный шум, индуцируемый в щупах, способен влиять на показания. Символ шума предупреждает оператора и прекращает измерение, когда уровень помех превышает пороговое значение.

При соединении разнородных металлов возникает эффект термопары; в таких случаях следует выбирать двунаправленный режим для исключения искажения результата, так как прибор измеряет сопротивление при протекании тока в обоих направлениях и усредняет полученные значения.

Отличительные особенности микроомметра DLRO10HD:

• Прочный кейс традиционного типа;
• Работа от подзаряжаемых аккумуляторов и сети;
• Возможность выбора низкой или высокой выходной мощности;
• Высокая максимальная нагрузка;
• Пять режимов испытаний;
• Высокий уровень защиты входа - до 600 В;
• Степень защиты: IP65 для хранения и IP54 для эксплуатации;
• Поворотный переключатель диапазонов, облегчающий работу с прибором;
• исполнения и удобство использования.

Область применения микроомметра DLRO10HD:

• Измерение сопротивления переключателей и схемных размыкателей;
• Проверка соединения шин и кабелей;
• Проверка соединения частей авиационной техники и статические системы управления;
• Проверка целостности сварных соединений;
• Соединения между ячейками в аккумуляторных системах с пиковым напряжением до 300 В;
• Контроль качества сопротивлений;
• Измерение сопротивления обмоток трансформаторов и двигателей;
• Контроль соединения труб и рельсов;
• Измерение сопротивления расплавов металлов, сварных швов и плавок;
• Измерение сопротивления графитовых электродов и композитов;
• Измерение сопротивления проводников и кабелей;
• Проверка креплений воздушных передатчиков и молниеотводов.

Технические характеристики микроомметра DLRO10HD:

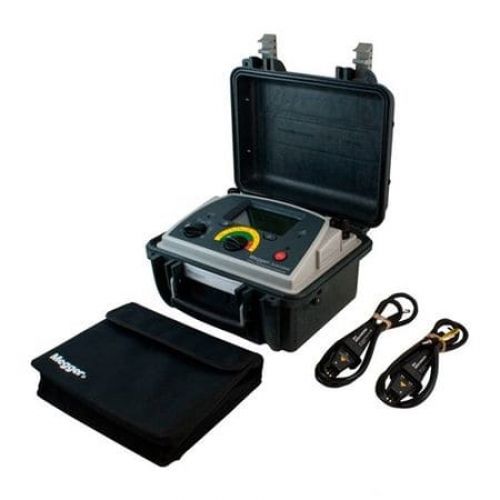

Комплект поставки DLRO10HD:
