Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МИКО-2.3
Свидетельство СИ для МИКО-2.3.pdf
Декларация соответсвия MIKO-2.3.pdf
Сертификат СИ Киргизской Республики для МИКО-2.3.pdf
Сертификат СИ Республики Беларуль для МИКО-2.3.pdf

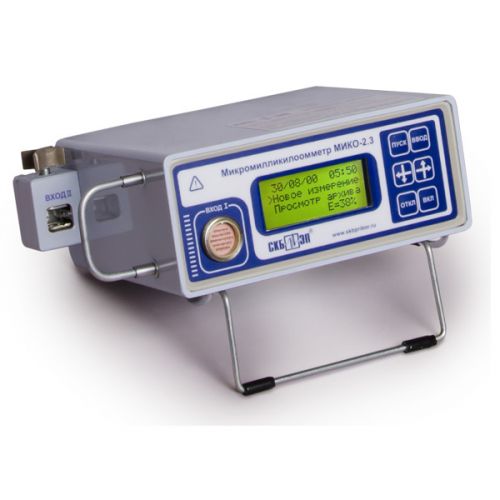

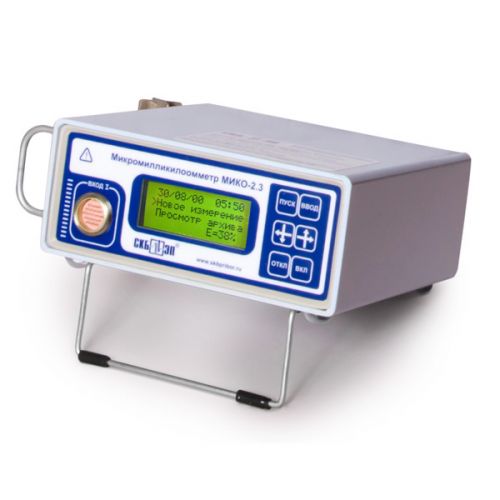

Назначение и принцип: Микромилликилоомметр МИКО-2.3
Прибор используют для замера сопротивления отдельных участков электрических цепей. Он предназначен для контроля состояния контактов и соединений, а также обмоток трансформаторов, электродвигателей и шунтирующих резисторов; производитель - СКБ ЭП.
По классу измерительных средств прибор относится к омметры и фиксирует температуру различных неагрессивных сред и элементов электрооборудования в диапазоне -20°С ... +120°С, при этом уместно учитывать дискретность показаний и опции самокалибровки при организации испытаний.
Функциональные опции
- Универсальный прибор, который охватывает все задачи измерения сопротивления высоковольтного оборудования
- Режим "микроомметр": измерение сопротивлений контактов на самом большом токе - 1000 А в диапазоне 1 мкОм / 105 мкОм
- Режим "миллиомметр": измерение сопротивлений обмоток в диапазоне 0,1 мОм / 106 мОм
- Режим "килоомметр": измерение сопротивлений в диапазоне 0,1 кОм / 3*102 кОм
- Режим "термометр": измерение температуры обмоток, масла и воздуха в диапазоне -20°С ... +120°С
Сферы использования
На практике МИКО-2.3 применяют при эксплуатации, регулировке и диагностике коммутационной аппаратуры и силовых машин; при этом прибор используется для последовательного контроля контактного сопротивления и для оценки теплового состояния обмоток в ходе обслуживания.
Технические характеристики микромилликилоомметра МИКО-2.3
| Параметр | Значение |
|---|---|
| Режим "микроомметр" | |
| Диапазон измерений электрического сопротивления, мкОм | 1 / 105 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % | ±0,2 |
| Диапазон силы измерительного тока при измерении электрического сопротивления в подрежимах «ТТ-нет» и «ТТ-есть», А | 10 - 1000 |
| Диапазон силы измерительного тока при измерении электрического сопротивления в подрежиме «ТТ-есть Тмакс», А | 100 / 400 |
| Время одного измерения в подрежиме «ТТ-нет» не более, с | 2 |
| Время одного измерения в подрежиме «ТТ-есть» не более, с | 30 |
| Время одного измерения в подрежиме «ТТ-есть Тмакс» не более, с | 20 |
| Режим "миллиомметр" | |
| Диапазон измерений электрического сопротивления, мОм | 0,1 / 106 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % | ±0,2 |
| Диапазон силы измерительного тока при измерении электрического сопротивления, А | 0,5 - 5 |
| Время одного измерения, с | 10 / 900 |
| Режим "килооомметр" | |
| Диапазон измерений электрического сопротивления, кОм | 0,1 - 300 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % | ±0,5 |
| Величина наведенного напряжения на сопротивлении, кВ | 5 |
| Время одного измерения не более, с | 3 |
| Режим "термометр" | |
| Диапазон измерений температуры, °С | -20 ... +120 |
| Мощность, потребляемая из сети электропитания не более, Вт | 60 |
| Степень защиты прибора в рабочем положении | IP20 |
| Температурный диапазон эксплуатации, -С | -20 ... +40 |
| Масса измерительного блока не более, кг | 2,7 |
| Габаритные размеры, мм | 150 х 190 х 75 |
Комплектация микромилликилоомметра МИКО-2.3
| Наименование | Применение | Фото | Количество |
|---|---|---|---|
| Измерительный блок МИКО-2.3 | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. | 1 | |
| Зарядное устройство 3У-1А | Для подзаряда аккумулятора во время измерения сопротивления на электрооборудовании. | 1 | |
| Кабель микроомметра К162 | Кабель предназначен/рекомендован для контроля масляных вв (У-110, МКП-110, ВМТ-110), воздушных вв (ВВОА-15) и элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330). Сечение кабеля 70 мм2. Ток до 900 А. Длина 2,3м. + 1,1 м. | 1 | |
| Потенциальный пружинный контакт | Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162. | 2 | |
| Потенциальный штыревой контакт | Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162. | 2 | |
| Кабель миллиомметра К233 | Кабель измерительный для силовых трансформаторов 110кВ и ниже. Используется при размещении прибора на крышке трансформатора. Шпилька ввода до 37 мм. Длина 6,0 м. + 2,0 м. | 2 | |
| Кабель килоомметра К322 | Для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения. Длина 3,4 м. +2,1 м. | 1 | |
| Термометр с кабелем К411 | Для измерения температуры масла, воды, воздуха. Длина 1,8 м. | 1 | |
| Кабель интерфейса RS-232 | Для передачи результатов измерения в компьютер, а также для управления прибором от ПК. Длина 1,5 м. | 1 | |
| Сетевой удлинитель | Для подключения зарядного устройства при- размещении прибора на вводе высоковольтного выключателя. | 1 | |
| Проверочный шунт 75ШСМ МЗ, 75-0,5 | Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%. | 1 | |
| Эквивалент нулевого сопротивления | Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. | 1 | |
| Сумка | Предназначена для переноски прибора. | 1 | |
| Сумка | Предназначена для комплекта кабелей. | 1 |
Дополнительная комплектация микромилликилоомметра МИКО-2.3
| Наименование | Применение |
|---|---|
| Кабель измерительный микроомметра К161 | Кабель предназначен/рекомендован для контроля: - масляных вв (все на 6,10,35кВ), - воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и - элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35). Сечение кабеля 70мм2. Ток до 1000А. Длина 0,9м. + 0,9м. |
| Кабель измерительный микроомметра К163 | Кабель предназначен/рекомендован для контроля: - масляных вв (У-220, МКП-220, ВМТ-220) с подъемника, - воздушных вв (ВВ-330Б ...) и элегазовых ВВ (ВГУ-220 ...). Сечение кабеля 70мм2. Ток до 500А. Длина 4,5м. + 1,0м. |
| Кабель измерительный микроомметра К164 | Кабель предназначен/рекомендован для контроля: масляных вв (У-220, МКП-220) без подъемника. Сечение кабеля 70мм2. Ток до 500А. Длина 3,8м. + 1,7м. |
| Кабель измерительный микроомметра К165 СКБ | Кабель предназначен/рекомендован для контроля: - воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и - элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330). Сечение кабеля 70мм2. Ток до 500А. Длина 10,0м. + 1,0м. |
| Кабель измерительный микроомметра К151 | Предназначен/рекомендован для контроля: - масляных вв (все на 6,10,35кВ), воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и элегазовых вв (ВГТ-110, ЗАР2F1 ...). Сечение кабеля 24мм2. Ток до 200А. Длина 0,9м. + 0,9м. |
| Кабель измерительный микроомметра К152 | Кабель предназначен/рекомендован для контроля: - масляных вв (У-110, МКП-110, ВМТ-110) и - воздушных вв (ВВОА-15 ...) и - элегазовых вв (ВГУ-220). Сечение кабеля 24мм2. Ток до 200А. Длина 2,27м. + 1,1м. |
| Кабель измерительный микроомметра К153 | Кабель предназначен/рекомендован для контроля: воздушных вв и элегазовых вв. Сечение кабеля 24мм2. Ток до 200А. Длина 5,0м. + 5,0м. |
| Кабель измерительный микроомметра с контактами | Со сменными щупами и малыми зажимами "крокодил". Применяется только вместе с одним из кабелей К161÷К165 для измерения сопротивления на любом участке между точками присоединения зажимов "крокодил + струбцина". Длина 1,8м. + 1,8м. |
| Кабель измерительный микроомметра с контактами | С двумя игольчатыми контактами. Потенциальный контакт подпружинен. Применяется при невозможности присоединения к объекту кабелями с зажимами «крокодил + струбцина». Работа вдвоем. Длина 1,1м. + 1,9м. |
| Кабель измерительный микроомметра с контактами | С одним игольчатыми контактам и одним зажимом «крокодил + струбцина». Потенциальный контакт подпружинен. При работе одному. Длина 0,9м. + 2,3м. |
| Кабель измерительный миллиомметра К236 | Кабель измерительный для силовых трансформаторов 110кВ и ниже; Используется при размещении прибора на земле. Шпилька ввода до 37мм. Длина 9м. + 9м. |
| Кабель измерительный миллиомметра К238 | Кабель измерительный для силовых трансформаторов 500кВ и ниже; Используется при размещении прибора на крышке трансформатора. Шпилька ввода до 37мм. Длина 6,5м. + 6,5м. |
| Кабель измерительный миллиомметра К239 | Кабель измерительный для силовых трансформаторов 500кВ и ниже; Используется при размещении прибора на крышке трансформатора. Шпилька ввода до 80мм. Длина 6,5м. + 6,5м. |
| Удлинитель к миллиомметрам К240 | Удлинитель для совместной эксплуатации с измерительными кабелями К238 и К239. В случае размещения МИКО-2.3 на земле (длина 8,5 м.). |
| Кабель измерительный миллиомметра К235 | Кабель измерительный для электродвигателей, электромагнитов, трансформаторов тока и др. Длина 3м. |
| Кабель измерительный килоомметра К321 | Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения. Длина 0,8м. + 0,8м. |
| Штанга-манипулятор | Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP20 |
| Номер в госреестре СИ | 51888-12 |
| Производитель | СКБЭП |
| Страна производитель | Россия |
