- Производитель: GW Instek
- Код товара: 15878
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
137 020₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GOM-7804 (GPIB)
Расширенное описание на GOM-7804 в формате PDFМикроомметры GOM-7804, GOM-7805.pdf

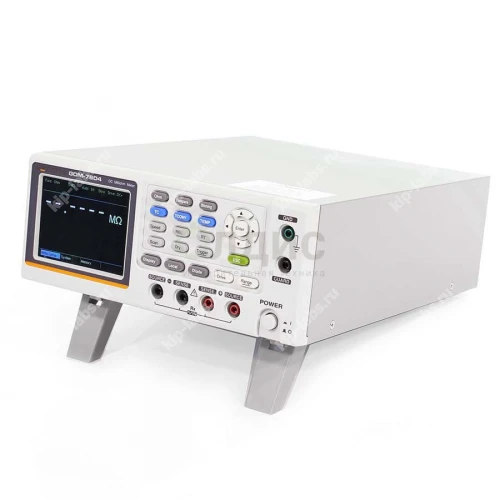

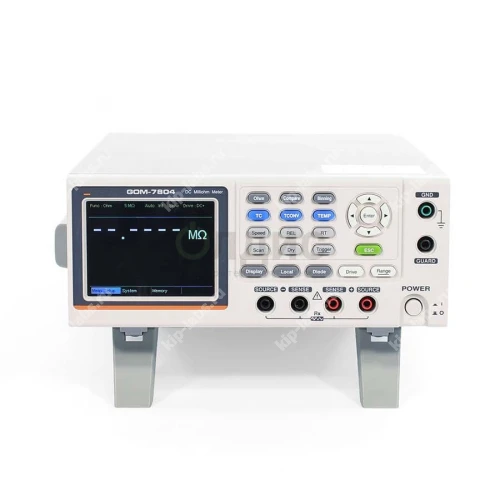

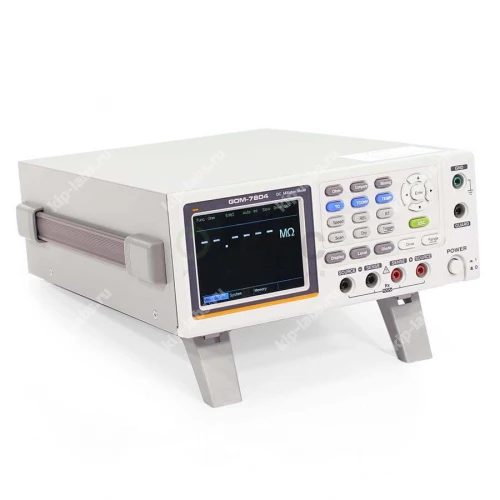

Кратко о модели: Миллиомметр GOM-7804 (GPIB)
Миллиомметр GOM-7804 (GPIB) применяется для определения малых значений сопротивления и контроля электрических цепей, при этом в прибор встроен интерфейс GPIB, предназначенный для подключения к автоматизированным испытательным комплексам. GW Instek выпускает эту модель для задач лабораторного и производственного контроля; параллельно её уместно рассматривать в каталоге омметры.
Прибор рассчитан на получение стабильных и воспроизводимых результатов при измерении низких сопротивлений. Благодаря этому его внедрение в состав автоматизированных стендов и контрольно-измерительных систем происходит проще; в ряде случаев применима дискретность измерений или использование процедур самокалибровки.
Ключевые особенности
- GPIB-интерфейс обеспечивает дистанционное управление и передачу данных.
- Предназначен для контроля целостности цепей и измерения малых сопротивлений.
- Компактный корпус позволяет размещать прибор на рабочем столе или внутри шкафа с испытательным оборудованием.
- Спроектирован для лёгкой интеграции в автоматизированные процедуры тестирования.
Где применяется
- Испытания в лабораторных условиях и на стендах.
- Производственный контроль качества электрических соединений.
- Разработка и отладка компонентов в R&D‑лабораториях.
- Включение в автоматические измерительные комплексы и монтажные стенды.
Техническое описание миллиомметра GOM-7804 (GPIB):
Измеритель сопротивления на постоянном токе/Rdc GOM-7804 предназначен для точных измерений сопротивлений резисторов, шунтов, переключателей, соединителей, коннекторов и контактных пар разъёмов. При необходимости допустима дискретность измерений и применение процедур самокалибровки; это повышает удобство использования прибора в повторяемых протоколах испытаний.
Прибор характеризуется продуманной конструкцией, современным оформлением и сбалансированными техническими параметрами.
Отличительные особенности GOM-7804 (GPIB):
- 5 разрядов, динамический диапазон «50.000»;
- Базовая погрешность измерения ±0,05 %;
- Максимальное разрешение 1 мкОм, тестовый ток до 1 А (пост);
- Функции компарирования и допускового контроля со звуковой индикацией;
- Измерение в абсолютных и относительных (%) единицах;
- Измерение температуры с помощью внешней термопары;
- 4-х проводная схема измерения с термокомпенсацией;
- Скорость измерения: 10 или 60 изм/с;
- Большой графический цветной TFT дисплей;
- Задержка запуска измерений;
- Тестирование p-n переходов;
- Запись до 20 профилей настроек (запись/ вызов);
Технические характеристики миллиомметра GOM-7804 (GPIB):
| Параметр | Значения | |
|---|---|---|
| Сопротивление | ||
| Пределы измерений | 50 / 500 мОм / 5 / 50 / 500 Ом / 5 / 50 / 500 кОм / 5 МОм | |
| Разрешение | 1 мкОм / 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом/ 100 Ом | |
| Тестовый ток | 1 А / 100 мА / 10 мА / 1 мА / 100 мкА / 10 мкА / 1 мкА | |
| Погрешность измерения | ± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм ± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм...50 Ом ± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом.500 кОм ± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОм | |
| Температура (опция) | ||
| Диапазон измерений | -50...399,9C | |
| Разрешение | 0,1C | |
| Погрешность измерения | 0,3% изм. ± 0,5C в диапазоне - 10C...40С 0,3% ± 1,0C в остальных диапазонах | |
| Общие характеристики | ||
| Скорость измерения | 10 / 60 изм / с | |
| Запуск измерений | Внутренний, Внешний, Ручной | |
| Дисплей | Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240; Формат индикации измерений: 5 разрядов, макс. индицируемое число 50000 | |
| Интерфейс ДУ | RS-232, USB, GPIB | |
| Интерфейс аналогового управления | Комбинированный интерфейс (колодка D - sub): Handler / сортировщик, Scan / сканер и EXT I/O для аналогового управления и мониторинга | |
| Напряжение питания | 100... 240 В, 50 / 60 Гц, 25 ВА | |
| Габаритные размеры | 223 х 102 х 283 мм | |
| Масса | 4 кг | |

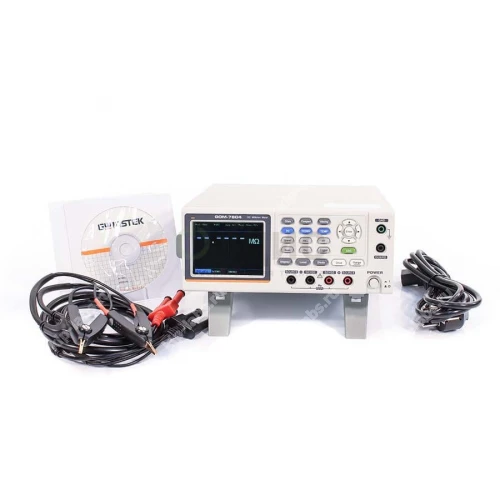

Комплект поставки GOM-7804 (GPIB):
| Наименование | Количество |
|---|---|
| Цифровой миллиомметр GOM-7804 с интерфейсом GPIB | 1 |
| Кабель питания | 1 |
| Измерительный провод GTL-308 | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 64966-16 |
| Производитель | GWInstek |
| Страна производитель | Тайвань |
| Гарантия (мес.) | 12 |
