- Производитель: GW Instek
- Код товара: 15862
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
87 120₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GOM-7804
Расширенное описание на GOM-7804 в формате PDFМикроомметры GOM-7804, GOM-7805.pdf

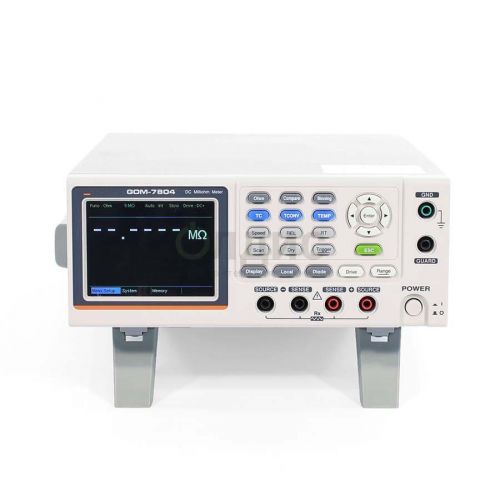

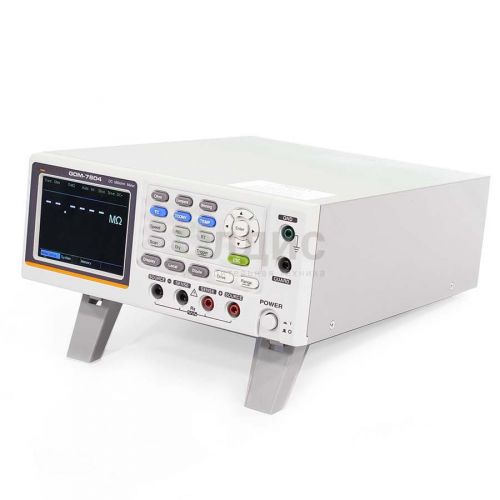

Кратко о модели: GOM-7804 - Миллиомметры цифровые
Модель GOM-7804 - цифровой миллиомметр от GW Instek, разработан для измерения малых сопротивлений в лабораторных и промышленных условиях, при этом акцент сделан на повторяемости результатов и удобстве эксплуатации.
Прибор органично вписывается в семейство омметры. Он используется для контроля качества электрических соединений и проверки компонентов.
Ключевые особенности
Аппарат объединяет функциональные возможности, направленные на высокоточные измерения, что позволяет адаптировать его под различные задачи контроля и диагностики.
- предназначен для определения малых значений сопротивления;
- гарантирует устойчивое фиксирование показаний в серийных испытаниях;
- эргономичный интерфейс оператора для настройки и считывания данных;
- функции передачи данных для последующей обработки и архивирования;
- конструктивные решения, соответствующие требованиям безопасности и удобства эксплуатации.
Дискретность индикации и опции калибровки описываются как полезные функции, что позволяет поддерживать корректность результатов при длительном использовании.
Где применяется
Устройство применяется для контроля состояния электрических соединений. Оно подходит для проверки узлов, где требуется оценка малых величин сопротивления.
- проверка обмоток трансформаторов и электрических двигателей;
- оценивание состояния контактов и клеммных соединений;
- контроль шунтов и токовых цепей;
- тестирование кабельных жгутов и сварных соединений;
- лабораторные измерения при разработке и валидации изделий.
В ряде применений востребована передача данных по RS-232C и совместимым интерфейсам, за счёт этого результаты просто интегрируются в автоматизированные процедуры тестирования.
Описание миллиомметра GOM-7804:
GOM-7804 представляет собой существенную доработку платформы GOM-802, в результате чего повышены эксплуатационные характеристики и добавлены расширенные возможности. В числе изменений - увеличенная разрядность индикации, повышенное быстродействие и наличие интерфейсов RS-232C/USB в стандартной комплектации.
Отличительные особенности миллиомметра GOM-7804:
- 5 разрядов, динамический диапазон «50.000»;
- Базовая погрешность измерения ±0,05 %;
- Максимальное разрешение 1 мкОм, тестовый ток до 1 А (пост);
- Функции компарирования и допускового контроля со звуковой индикацией;
- Измерение в абсолютных и относительных (%) единицах;
- Измерение температуры с помощью внешней термопары;
- 4-х проводная схема измерения с термокомпенсацией;
- Скорость измерения: 10 или 60 изм/с;
- Большой графический цветной TFT дисплей;
- Задержка запуска измерений;
- Тестирование p-n переходов;
- Запись до 20 профилей настроек (запись/ вызов);
- Аналоговое управление сортировщик компонентов (выход для подключения внешнего манипулятора или сканера);
- Интерфейсы: RS-232, USB.
Технические характеристики миллиомметра GOM-7804:
| Параметр | Значения |
|---|---|
| GOM-7804 | |
| Сопротивление | |
| Пределы измерений | 50 / 500 мОм / 5 / 50 / 500 Ом / 5 / 50 / 500 кОм / 5 МОм |
| Разрешение | 1 мкОм / 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом/ 100 Ом |
| Тестовый ток | 1 А / 100 мА / 10 мА / 1 мА / 100 мкА / 10 мкА / 1 мкА |
| Погрешность измерения | ± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм ± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм...50 Ом ± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом.500 кОм ± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОм |
| Температура (опция) | |
| Диапазон измерений | -50°...399,9°C |
| Разрешение | 0,1°C |
| Погрешность измерения | 0,3% изм. ± 0,5°C в диапазоне - 10°C...40°С 0,3% ± 1,0°C в остальных диапазонах |
| Общие характеристики | |
| Скорость измерения | 10 / 60 изм / с |
| Запуск измерений | Внутренний, Внешний, Ручной |
| Дисплей | Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240; |
| Интерфейс ДУ | RS-232, USB |

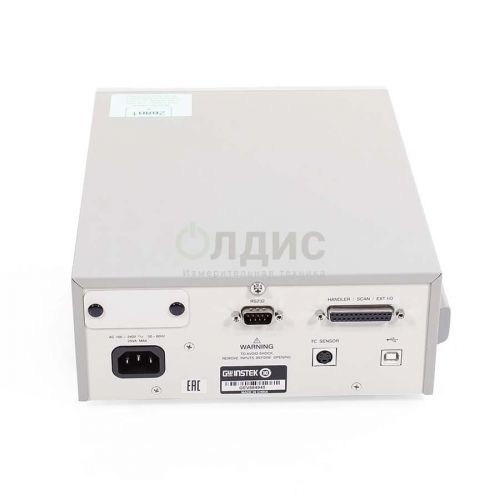

| Интерфейс аналогового управления | Комбинированный интерфейс (колодка D - sub): Handler / сортировщик, Scan / сканер и EXT I/O для аналогового управления и мониторинга |
| Напряжение питания | 100... 240 В, 50 / 60 Гц, 25 ВА |
| Габаритные размеры | 223 х 102 х 283 мм |
| Масса | 4 кг |

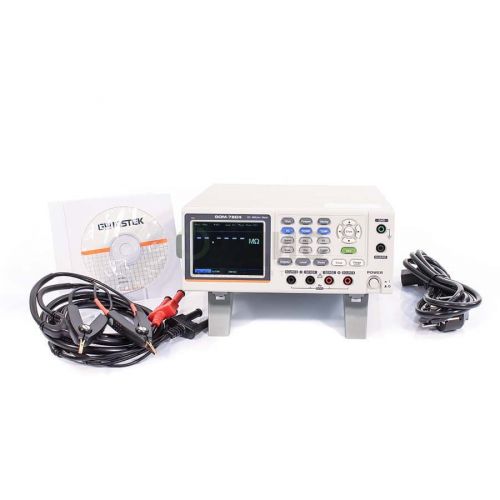

Комплект поставки GOM-7804:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой миллиомметр GOM-7804 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Измерительный провод GTL-308 | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 64966-16 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
